Dobór sposobu wpięcia bufora ma realny wpływ na to, czy instalacja grzewcza będzie pracowała spokojnie, czy zacznie taktować, mieszać temperatury i wymagać ciągłych poprawek. Najczęściej cały spór sprowadza się do tego, czy lepszy będzie układ szeregowy, czy równoległy, ale odpowiedź zależy od liczby obiegów, stabilności przepływu i rodzaju źródła ciepła. W tym artykule pokazuję różnice, praktyczne zastosowania i błędy, które w kotłowni kosztują najwięcej nerwów.
Najkrótsza odpowiedź o wyborze bufora
- Szeregowo wybiera się zwykle wtedy, gdy instalacja jest prosta i ma stabilny przepływ.
- Równolegle częściej sprawdza się w układach z kilkoma obiegami, zaworami termostatycznymi i zmiennym poborem ciepła.
- Bufor ma stabilizować pracę źródła ciepła, a nie zastępować magazyn energii do wielogodzinnego grzania z jednego ładowania.
- Przy ogrzewaniu podłogowym czasem bufor nie jest potrzebny wcale, bo sama wylewka daje dużą bezwładność cieplną.
- Źle dobrany schemat hydrauliczny potrafi pogorszyć efekt bardziej niż brak bufora.

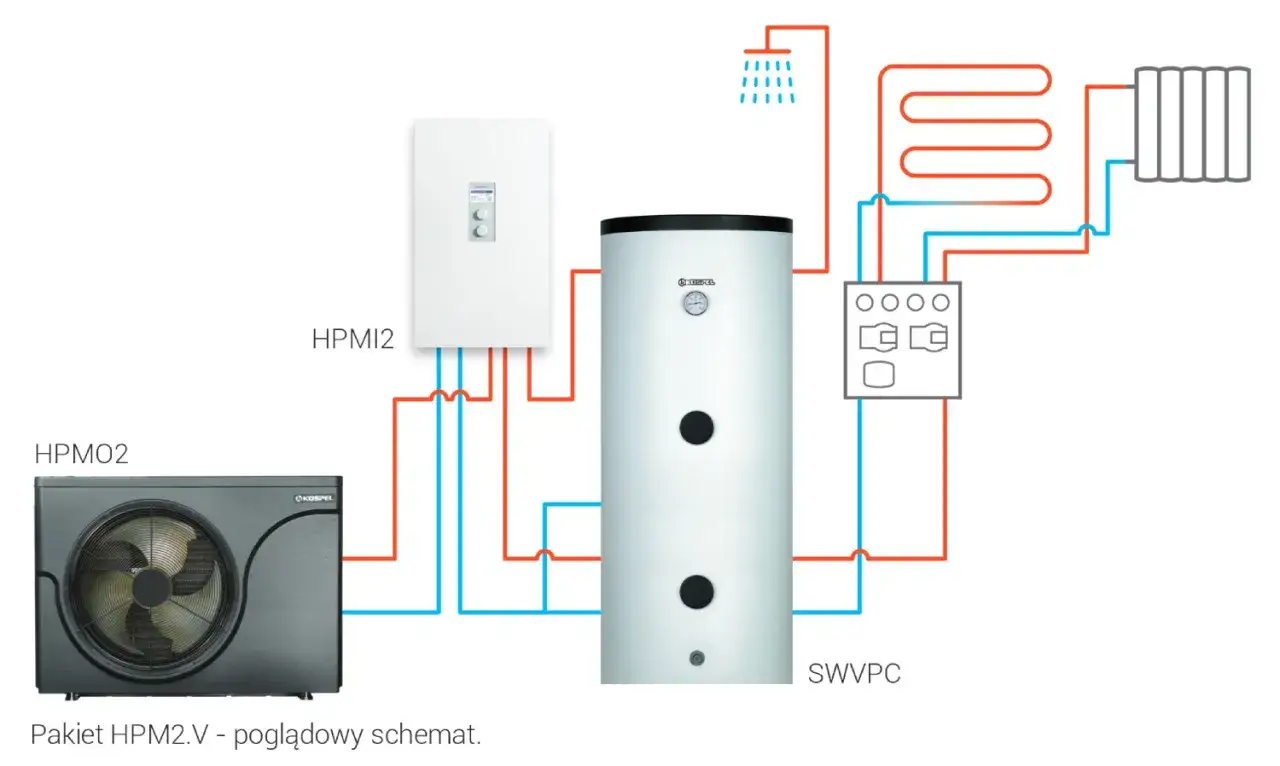

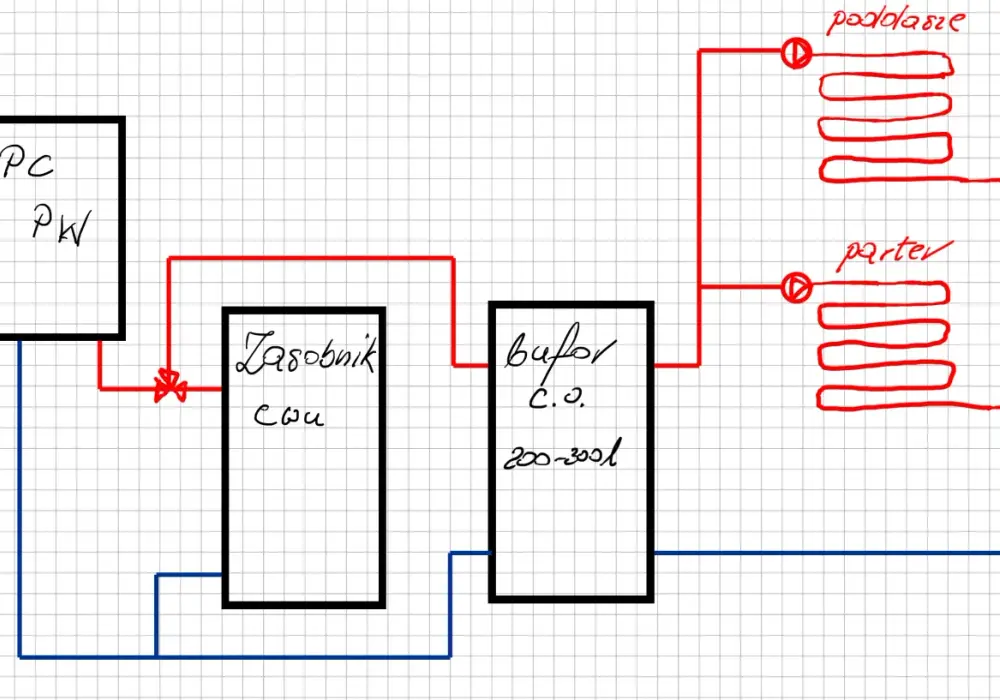

Bufor szeregowo czy równolegle w praktyce
Gdy ktoś pyta mnie o bufor szeregowo czy równolegle, najpierw nie patrzę na sam zbiornik, tylko na całą instalację. W prostym układzie z jednym obiegiem i stałym przepływem zwykle lepiej działa rozwiązanie szeregowe, bo jest prostsze, tańsze i mniej podatne na podmieszanie. Jeśli jednak w domu są dwa lub trzy obiegi, głowice termostatyczne, strefy albo różne temperatury zasilania, bezpieczniejszy bywa układ równoległy, który rozdziela przepływy i stabilizuje hydraulikę.
Jest jeszcze jedna ważna rzecz: czasem najlepszą decyzją jest nie montować bufora w ogóle. W nowoczesnej podłogówce, z odpowiednio dobraną pojemnością wodną i dobrze ustawionym sterowaniem, dodatkowy zbiornik może nie dać żadnej korzyści, a tylko dołożyć straty postojowe i koszt osprzętu. Dlatego zacząłbym od pytania, czy instalacja rzeczywiście potrzebuje większej bezwładności i rozdzielenia obiegów, a dopiero potem od wyboru wariantu wpięcia. To prowadzi wprost do różnic między oboma schematami.
Czym różni się układ szeregowy od równoległego
Różnica nie polega wyłącznie na tym, gdzie wstawia się rurę. W układzie szeregowym bufor leży w głównym ciągu przepływu, zwykle na powrocie, i całe medium przechodzi przez zbiornik po kolei. W układzie równoległym bufor działa jak sprzęgło hydrauliczne, czyli rozdziela obieg źródła ciepła od obiegu odbiorników. To ważne, bo oba rozwiązania rozwiązują inny problem.
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Sposób pracy | Woda przepływa przez bufor w tym samym ciągu instalacji | Bufor rozdziela obieg źródła i obieg odbiorników |
| Hydraulika | Prostsza, mniej elementów po drodze | Bardziej elastyczna, ale wymaga lepszego zrównoważenia przepływów |
| Najlepsze zastosowanie | Jeden obieg, mało zaworów, stabilny przepływ | Kilka stref, różne temperatury, zmienne zamykanie pętli i grzejników |
| Ryzyko | Gdy odbiory się zamykają, trzeba zadbać o minimalny przepływ i bypass | Większe ryzyko błędów montażowych i niepotrzebnych strat, jeśli układ jest źle ustawiony |
| Koszt osprzętu | Zwykle niższy | Zwykle wyższy |
W praktyce liczy się też to, czy instalacja pracuje ze stałą różnicą temperatur, czyli ΔT między zasilaniem a powrotem. Im bardziej przewidywalny przepływ, tym łatwiej dobrać sensowny układ. Jeśli przepływ skacze, bo raz pracuje podłogówka, raz grzejniki, a do tego głowice często się domykają, równoległe wpięcie daje zwykle więcej spokoju. Jeśli wszystko jest proste i przewidywalne, szereg często wygrywa prostotą. Z tego wynika pytanie, kiedy konkretnie wybrałbym rozwiązanie szeregowe.
Kiedy wpięcie szeregowe jest lepszym wyborem
Układ szeregowy wybieram najchętniej tam, gdzie instalacja ma jedno główne zadanie i nie potrzebuje hydraulicznego rozdzielenia. Dobrze sprawdza się w małych i średnich domach z jedną podłogówką albo z jednym niskotemperaturowym obiegiem grzewczym, szczególnie wtedy, gdy przepływ jest stabilny, a odbiorniki nie zamykają się chaotycznie. W takim układzie bufor pomaga wydłużyć czas pracy źródła ciepła i ograniczyć krótkie cykle, ale nie komplikuje całej kotłowni.
- Jedna strefa grzewcza - mniej zmiennych w instalacji, więc łatwiej utrzymać stabilność.
- Stały lub prawie stały przepływ - brak częstego dławiącego działania głowic i zaworów.
- Niska temperatura zasilania - podłogówka zwykle pracuje w zakresie około 30-45°C, więc nie wymaga rozbudowanej separacji.
- Oszczędność miejsca i kosztu - mniej osprzętu, mniej punktów potencjalnej awarii.
Szeregowe wpięcie ma też sens tam, gdzie instalator chce zachować prostą diagnostykę i ograniczyć ryzyko błędów przy regulacji. W takim układzie pamiętam jednak o by-passie, czyli obejściu, które utrzymuje minimalny przepływ, gdy część odbiorników się zamknie. Bez tego nawet dobry schemat może zacząć sprawiać kłopoty. Jeśli jednak instalacja jest bardziej złożona, szereg przestaje być tak wygodny i warto spojrzeć na układ równoległy.
Kiedy układ równoległy daje większy spokój hydrauliczny
Równoległy sposób wpięcia traktuję jako lepszy wybór wszędzie tam, gdzie instalacja pracuje w kilku trybach naraz. Chodzi o domy z grzejnikami i podłogówką, o układy ze strefami dziennymi i nocnymi, o systemy z kilkoma pompami obiegowymi oraz o sytuacje, w których część odbiorników potrafi się na pewien czas odciąć. Wtedy bufor jako sprzęgło hydrauliczne odseparowuje stronę źródła od strony odbiorników, dzięki czemu każda z nich może pracować z własnym przepływem.
To rozwiązanie szczególnie lubię przy modernizacjach. W starszym budynku często zostają grzejniki, do tego dochodzi podłogówka w części stref, a jeszcze później pojawia się pompa ciepła. W takim układzie równoległe wpięcie pomaga uniknąć wzajemnego „przeciągania się” obiegów. Dobrze działa też wtedy, gdy instalacja ma być przygotowana pod przyszłą rozbudowę, na przykład o kolejne strefy czy inne źródło ciepła. Cena za ten komfort jest jedna: układ trzeba staranniej policzyć i wyregulować.
W domach z wentylacją mechaniczną i precyzyjnym sterowaniem strefowym wahania poboru bywają jeszcze większe, bo komfort zależy od krótkich, ale częstych zmian zapotrzebowania. Właśnie wtedy równoległe rozdzielenie obiegów potrafi uratować stabilność pracy całego systemu. Żeby to jednak faktycznie zadziałało, sam schemat nie wystarczy - trzeba jeszcze dobrze dobrać pojemność i osprzęt.
Jak dobrać pojemność i osprzęt bez przepłacania
Nie dobieram bufora wyłącznie „na litry”, bo to zbyt uproszczone. Punkt startowy jest jednak prosty: w wielu domowych instalacjach przyjmuje się orientacyjnie 20-30 l na 1 kW mocy pompy ciepła, a przy dobrze działającej podłogówce i większej pojemności wodnej instalacji często można zejść niżej. Dla źródła o mocy 8 kW daje to bufor rzędu 160-240 l jako rozsądny zakres wyjściowy. To nie jest sztywna norma, tylko praktyczny punkt odniesienia, od którego zaczyna się sensowny projekt.
Ważniejsze od samej pojemności są jednak szczegóły montażowe:
- Miejsce wpięcia czujnika - źle ustawiony czujnik powoduje, że sterownik „widzi” temperaturę, która nie odpowiada rzeczywistości.
- Izolacja zbiornika - bez niej część energii ucieka w kotłownię zamiast do instalacji.
- Minimalny przepływ - źródło ciepła musi pracować w warunkach, które przewidział producent.
- Różnica temperatur - jeśli ΔT jest źle ustawione, bufor zaczyna mieszać zamiast magazynować.
- Osprzęt do regulacji - zawory, odpowietrzenie, pompy i ewentualny mieszacz muszą pasować do wybranego schematu.
W praktyce największy błąd polega na tym, że ktoś kupuje większy zbiornik „na wszelki wypadek”, a potem dziwi się, że instalacja nie pracuje lepiej. Bufor nie jest akumulatorem do całodniowego magazynowania energii, tylko elementem stabilizującym hydraulikę i cykle pracy. Dlatego większy nie znaczy automatycznie lepszy. Gdy to zrozumiemy, łatwiej też wyłapać typowe błędy wykonawcze, które psują nawet dobrze zaprojektowany układ.
Najczęstsze błędy, które psują efekt nawet przy dobrym schemacie
Widziałem już instalacje, w których sam wybór między układem szeregowym a równoległym był poprawny, ale wykonanie wszystko przekreślało. Najczęściej problem pojawia się na etapie regulacji i doboru armatury, a nie samego zbiornika. Oto błędy, które widuję najczęściej:
- Za mały bufor - nie zapewnia odpowiedniego zładu wody i nadal pozwala źródłu taktować.
- Za duży bufor - zwiększa straty postojowe i koszt, ale nie daje proporcjonalnej poprawy pracy.
- Brak bypassu w układzie szeregowym - przy zamykaniu odbiorników przepływ zaczyna się dusić.
- Źle zrównoważone obiegi w układzie równoległym - jedna gałąź zabiera przepływ drugiej i cała hydraulika się rozjeżdża.
- Mylenie bufora z podstawowym źródłem ciepła - zbiornik ma stabilizować pracę, a nie zastępować sterowanie.
- Brak izolacji i odpowietrzenia - drobiazg, który potrafi obniżyć sprawność i zwiększyć hałas instalacji.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, to byłoby nim projektowanie „na oko”. Instalacja grzewcza nie wybacza zgadywania, zwłaszcza gdy pracuje z pompą ciepła, strefami i zmiennym zapotrzebowaniem. Dlatego przed ostateczną decyzją sprawdzam jeszcze kilka rzeczy, które w gotowej kotłowni mają większe znaczenie, niż wielu inwestorów zakłada.
Co sprawdziłbym przed decyzją w gotowej kotłowni
Jeśli instalacja już istnieje i zastanawiasz się nad dołożeniem bufora albo zmianą jego wpięcia, zacząłbym od trzech pytań: ile jest realnie obiegów, jak często zamykają się odbiorniki i czy źródło ciepła ma zapewniony minimalny przepływ. To są kwestie ważniejsze niż sama pojemność zbiornika wpisana w katalog. Dopiero później patrzę na miejsce montażu, dostęp do serwisu i to, czy układ da się sensownie wyregulować bez półśrodków.
W prostym domu z jedną podłogówką nie warto komplikować hydrauliki tylko dlatego, że „bufor trzeba mieć”. W rozbudowanej kotłowni z kilkoma strefami, mieszaczami i zmiennym poborem dokładnie odwrotnie: oszczędzanie na odpowiednim schemacie zwykle wraca jako hałas, taktowanie i nierówna temperatura w pomieszczeniach. Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: najpierw dobierz schemat do pracy instalacji, dopiero potem dobieraj zbiornik. Tak podejście zwykle daje najlepszy efekt i najmniej rozczarowań przy pierwszym sezonie grzewczym.
