W bramie skrzydłowej wysokość montażu siłownika nie jest przypadkową liczbą, tylko efektem dobrze policzonej geometrii. Pokażę Ci, od czego naprawdę zależy położenie uchwytów, jakie wymiary trzeba zmierzyć przed wierceniem, jak korzystać z kalkulatora montażowego i które błędy najczęściej kończą się zacinaniem albo przeciążeniem napędu.
Najważniejsze informacje, które pomogą dobrać montaż bez zgadywania
- Nie ma jednej uniwersalnej wysokości dla wszystkich bram skrzydłowych, bo liczy się oś zawiasu, głębokość słupka i wysięg siłownika.
- W praktyce wiele zestawów pracuje w zakresie około 30-80 cm od podłoża, ale to tylko punkt orientacyjny dla konkretnego systemu.
- Przed montażem trzeba zmierzyć słupek, położenie zawiasu, szerokość skrzydła i kąt otwarcia, najlepiej od razu z dokładnością do centymetra.
- Kalkulator punktów montażowych, taki jak narzędzie Elektrobim, pomaga wyznaczyć rzeczywiste punkty A, B i C zamiast opierać się na metodzie prób i błędów.
- Najczęstsze problemy wynikają z błędnego pomiaru od ziemi, braku odbojów, złego spadku uchwytu i próby otwierania bramy poza bezpieczny zakres pracy.
Nie szukaj jednej liczby, tylko właściwej geometrii
Ja patrzę na montaż siłownika do bramy skrzydłowej jak na układ dźwigni, a nie jak na prosty uchwyt przykręcony „mniej więcej na środku”. Wysokość od gruntu ma znaczenie pomocnicze, ale o wszystkim decyduje położenie względem osi zawiasu, głębokość osadzenia słupka i to, jak daleko siłownik musi się wysunąć przy pełnym otwarciu skrzydła. W praktyce spotyka się zalecenia montażu w okolicy 30-80 cm od podłoża, jednak traktuję ten zakres jako widełki robocze, a nie gotową receptę dla każdej bramy.
Żeby nie wpaść w pułapkę zgadywania, warto myśleć o trzech rzeczach jednocześnie: gdzie jest oś obrotu zawiasu, ile miejsca daje słupek i jakiego ruchu potrzebuje konkretny napęd. Gdy te trzy elementy się zgadzają, brama otwiera się płynnie, a siłownik nie pracuje pod niepotrzebnym kątem. Jeśli któryś parametr jest dobrany „na oko”, cały układ zaczyna walczyć sam ze sobą.
| Parametr | Dlaczego jest ważny | Co z niego wynika |
|---|---|---|
| Oś zawiasu | To punkt odniesienia dla całej geometrii | Od niego mierzy się rzeczywiste położenie uchwytów |
| Głębokość słupka | Określa, ile miejsca ma siłownik przy pracy | Decyduje o tym, czy napęd nie będzie ocierał o bramę |
| Kąt otwarcia | Wpływa na zakres ruchu i wysuw | Najczęściej trzeba trzymać się bezpiecznego przedziału około 85-95° |
To właśnie dlatego nie ma sensu kopiować ustawienia z cudzej posesji. Inna szerokość słupka, inny zawias albo inny model siłownika i już cały układ wymaga korekty. Z tego miejsca przechodzę do tego, co trzeba zmierzyć, zanim cokolwiek trafi do wiertarki.
Co zmierzyć przed montażem, żeby nie poprawiać uchwytów
W praktyce zaczynam od dokładnych pomiarów bramy i słupka. W kalkulatorze Elektrobim wpisuje się między innymi wymiary słupka oznaczone jako X i Y oraz głębokość zawiasu G i Z, a narzędzie wylicza punkty montażowe A, B i C. To podejście jest dużo bezpieczniejsze niż założenie, że „na każdej bramie będzie podobnie”, bo różnice kilku centymetrów potrafią zmienić cały układ pracy siłownika.
- Szerokość skrzydła - im dłuższa brama, tym ważniejsze staje się stabilne mocowanie i prawidłowy wysięg.
- Położenie osi zawiasu - mierzę je od rzeczywistej osi obrotu, nie od zewnętrznej krawędzi słupa.
- Wymiary słupka - przy masywnych, murowanych słupach montaż wygląda inaczej niż przy cienkim profilu stalowym.
- Zakres otwarcia - jeżeli brama ma otwierać się szerzej niż standardowo, trzeba to uwzględnić już na etapie doboru napędu.
- Odboje i ograniczniki - bez nich siłownik może pracować do skrajnego wysuwu, a tego lepiej unikać.
Ja zawsze sprawdzam też, czy skrzydło chodzi ręcznie bez oporu. Jeśli już na tym etapie brama się zacina, krzywo domyka albo ociera o podłoże, żadna automatyka nie zrobi z tego dobrego układu. Najpierw musi być poprawna mechanika, dopiero potem elektronika i siłownik.

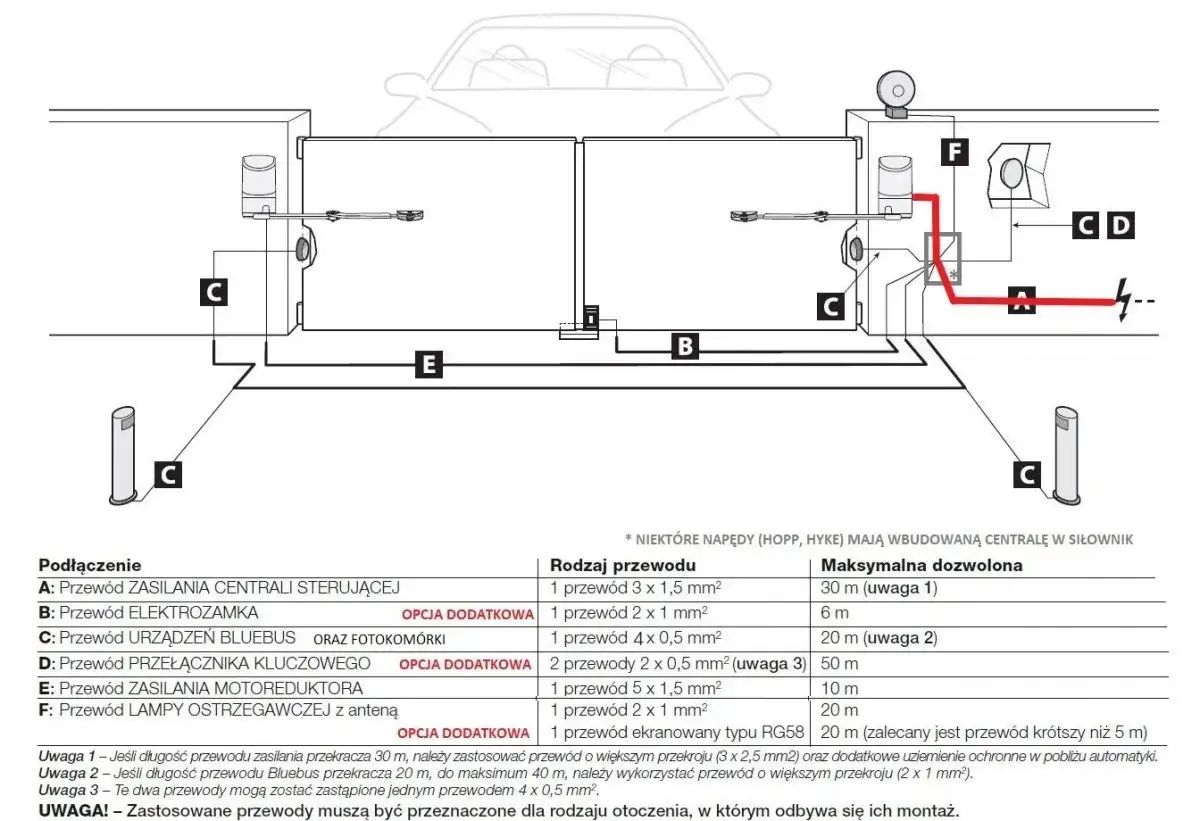

Jak wyznaczyć punkty montażowe krok po kroku
Najlepiej robić to w tej kolejności, bo skraca czas i ogranicza ryzyko błędu. W jednej z instrukcji montażowych dostępnych w materiałach OBI zwraca się uwagę, że uchwyt na słupie powinien być zamontowany około 48 mm wyżej niż uchwyt na skrzydle. Taki detal pokazuje, że niewielka różnica wysokości bywa celowa, a nie przypadkowa.
- Sprawdź bramę ręcznie i usuń wszelkie opory ruchu, zanim zaczniesz wyznaczać punkty mocowania.
- Zmierz słupek i położenie osi zawiasu, najlepiej kilka razy dla pewności.
- Wprowadź wymiary do kalkulatora i odczytaj punkty montażowe, zamiast ustawiać uchwyty intuicyjnie.
- Przymierz uchwyty „na sucho”, zanim coś przyspawasz albo przewiercisz.
- Zostaw lekki spad uchwytu po stronie skrzydła, żeby woda nie zalegała w okolicy mocowania.
- Zrób próbny cykl otwierania i zamykania, a dopiero później dokręć cały zestaw na gotowo.
Ten etap jest ważniejszy niż sam moment przykręcania śrub. W praktyce najbardziej zdradliwe są właśnie małe korekty: 1-2 cm różnicy, które na papierze wyglądają niegroźnie, a w ruchu dają ocieranie, zbyt duży opór albo niedomknięcie skrzydła. Jeśli mam wskazać jedną rzecz, której nie wolno robić, to jest nią wiercenie bez próbnego spasowania zestawu.
Najczęstsze błędy, które psują pracę napędu
Większość problemów wraca potem w bardzo podobnej formie: brama pracuje głośno, siłownik dobija do końca, skrzydło nie domyka się równo albo automat „szarpie” przy starcie. Z mojego doświadczenia wynika, że najczęściej winny nie jest sam napęd, tylko błędny montaż uchwytów albo pominięcie ograniczników.
| Błąd | Co się dzieje | Jak to koryguję |
|---|---|---|
| Mierzenie od ziemi zamiast od osi zawiasu | Uchwyty trafiają w złe miejsce, a geometria się rozjeżdża | Przeliczam montaż od punktu obrotu, nie od posadzki |
| Brak odboju środkowego | Siłownik pracuje na skrajnym wysuwie i szybciej się zużywa | Montuję ogranicznik zanim uruchomię automat na stałe |
| Zbyt mały odstęp od słupka | Napęd zahacza o skrzydło lub nie ma pełnego zakresu ruchu | Zmienia się punkt zaczepienia albo typ siłownika |
| Za duży kąt otwarcia | Brama wychodzi poza bezpieczny zakres pracy | Ograniczam ruch do wartości zgodnych z zestawem, zwykle około 85-95° |
| Brak lekkiego spadku uchwytu | Woda zostaje przy mocowaniu i pogarsza trwałość układu | Ustawiam uchwyt na skrzydle minimalnie niżej niż na słupie |
Ja traktuję te błędy jak sygnał, że ktoś próbował przyspieszyć montaż kosztem geometrii. A to zwykle kończy się podwójną pracą: najpierw wiercenie, potem poprawki, a na końcu i tak wracamy do kalkulatora oraz ponownego ustawiania punktów mocowania.
Kiedy standardowe ustawienie nie wystarczy
Nie każda brama pozwala na taki sam układ mocowań. Przy wąskich słupkach metalowych miejsca jest mało i siłownik może pracować zbyt blisko płaszczyzny skrzydła. Przy szerokich słupach murowanych problem jest odwrotny: geometrycznie wszystko trzeba rozsunąć tak, aby napęd nie tracił siły na niepotrzebny wysięg. W obu przypadkach sama „wysokość” niczego nie rozwiązuje, jeśli nie pasuje cały układ.
| Sytuacja | Co się zmienia | Na co zwracam uwagę |
|---|---|---|
| Wąski słupek stalowy | Mało miejsca na uchwyt i mniejszy margines błędu | Sprawdzam, czy siłownik nie będzie ocierał o bramę |
| Szeroki słup murowany | Punkt mocowania oddala się od osi zawiasu | Ważniejszy staje się wysięg i dokładność pomiaru |
| Brama otwierana na zewnątrz | Zmienia się geometria pracy i kierunek montażu | Nie kopiuję ustawień z bramy otwieranej do posesji |
| Ciężkie lub długie skrzydło | Rośnie obciążenie napędu i znaczenie odbojów | Sprawdzam sztywność konstrukcji i zgodność z parametrami zestawu |
W takich przypadkach czasem rozsądniej jest zmienić typ napędu niż na siłę dopasowywać liniowy siłownik do niekorzystnej geometrii. To brzmi mniej wygodnie, ale zwykle oszczędza nerwy, a przede wszystkim chroni automat przed pracą poza zakresem, do którego został zaprojektowany.
Co jeszcze sprawdzam, zanim uruchomię napęd na stałe
Na końcu robię krótką kontrolę, bo to najtańszy moment na poprawki. Sprawdzam, czy brama porusza się ręcznie bez oporu, czy uchwyty są osadzone stabilnie, czy odboje są już zamontowane i czy przewody nie będą narażone na uszkodzenie. Dopiero wtedy uruchamiam pierwszy cykl i obserwuję, czy skrzydło dochodzi do końca bez szarpnięć.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie zaczynaj od wysokości, tylko od pomiaru i geometrii. Gdy masz już wymiary słupka, osie zawiasów i parametry skrzydła, wpisz je do kalkulatora montażowego i porównaj wynik z instrukcją konkretnego zestawu. To właśnie ten krok najczęściej decyduje o tym, czy automatyka będzie działała lekko przez lata, czy zacznie wymagać ciągłych poprawek po pierwszym sezonie.
