Najważniejsze rzeczy, które warto wiedzieć przed montażem i programowaniem
- Brama musi chodzić lekko ręcznie - jeśli skrzydła stawiają opór, napęd tylko pogłębi problem.
- Położenie uchwytów montażowych decyduje o kącie otwarcia i o tym, jak liniowo pracuje siłownik.
- W popularnych zestawach Nice, takich jak Wingo, czas pauzy można ustawić na 5, 10, 20, 40 lub 80 sekund, a domyślnie wynosi on 20 sekund.
- Centrala MC424L sygnalizuje błędy diagnostyczne, a liczba mignięć diody pomaga zawęzić przyczynę problemu.
- W razie zaniku zasilania przydaje się akumulator awaryjny albo przynajmniej sprawne ręczne odblokowanie siłownika.
Co naprawdę trzeba sprawdzić przed montażem
Nie każda brama skrzydłowa nadaje się do automatyzacji od ręki. Ja zawsze zaczynam od mechaniki, bo żadna centrala nie naprawi wygiętych zawiasów, źle spasowanych skrzydeł ani słupka, który pracuje pod obciążeniem. Dopiero gdy brama jest stabilna i przewidywalna, ma sens wybór konkretnego modelu napędu oraz dalsze ustawienia.
| Co sprawdzić | Jak to ocenić | Dlaczego to ma znaczenie |
|---|---|---|
| Swobodę ruchu skrzydeł | Otwórz i zamknij bramę ręcznie, bez szarpnięć i bez miejsc większego oporu. | Siłownik powinien pracować na bramie, która już mechanicznie działa poprawnie. |
| Balans skrzydła | Zatrzymaj skrzydło w kilku pozycjach i zobacz, czy nie „ucieka”. | Brama, która sama się przemieszcza, zwykle wymaga regulacji zawiasów lub konstrukcji. |
| Solidność punktów mocowania | Sprawdź słupek, mur i miejsce mocowania uchwytów. | Luźne podłoże psuje geometrię i powoduje szybkie zużycie elementów. |
| Miejsce na ręczne odblokowanie | Upewnij się, że da się bezpiecznie użyć klucza odblokowującego. | To ważne przy braku prądu albo awarii automatyki. |
| Wyposażenie bezpieczeństwa | Sprawdź, czy przewidziano fotokomórki, lampę ostrzegawczą i ewentualny przełącznik kluczykowy. | Bezpieczeństwo nie może opierać się wyłącznie na samym napędzie. |
W dokumentacji Nice dla napędów skrzydłowych powtarza się ta sama zasada: najpierw ocena bramy, potem montaż automatyki. To sensowne podejście, bo jeśli konstrukcja nie pracuje równo, późniejsze regulacje dają tylko krótkotrwały efekt. Gdy ta baza jest poprawna, można przejść do ustawienia geometrii siłowników.
Montaż krok po kroku bez zgadywania geometrii
Przy napędzie do bramy dwuskrzydłowej najważniejsza nie jest sama siła siłownika, tylko jego pozycja względem skrzydła i słupka. W praktyce to właśnie geometria decyduje o kącie otwarcia, płynności ruchu i obciążeniu całego układu. Instrukcje Nice bardzo mocno to podkreślają, a ja zgadzam się z tym bez zastrzeżeń - źle ustawiony uchwyt robi więcej szkody niż słabszy model napędu.
- Wyznacz miejsce montażu tylnego uchwytu. To on w dużej mierze określa maksymalny kąt otwarcia i charakter pracy siłownika.
- Sprawdź, czy punkt mocowania przedniego uchwytu trafia w solidną część skrzydła. Nie montuję go na cienkich elementach czy w miejscach, które mogą się uginać.
- Dbam o to, żeby wartości geometryczne po obu stronach były możliwie zbliżone. W praktyce chodzi o to, by układ poruszał się liniowo, bez niepotrzebnego „łamania” pracy ramienia.
- Dopiero po próbnym ustawieniu dokręcam elementy na stałe. Za wcześnie przykręcony uchwyt utrudnia późniejszą korektę.
- Po montażu robię kilka pełnych prób ręcznych, zanim w ogóle podłączę automatykę do zasilania.
W popularnych zestawach Wingo Nice producent podaje nawet konkretne ograniczenia dla skrzydeł, na przykład w modelu 4024 chodzi o skrzydła do 2 m długości. To dobra wskazówka, ale nie zastępuje oceny samej bramy, bo dwa metry lekkiego skrzydła i dwa metry ciężkiej, wyeksploatowanej konstrukcji to zupełnie dwa różne przypadki. Gdy mechanika jest już ustawiona, przechodzę do elektryki i programowania.

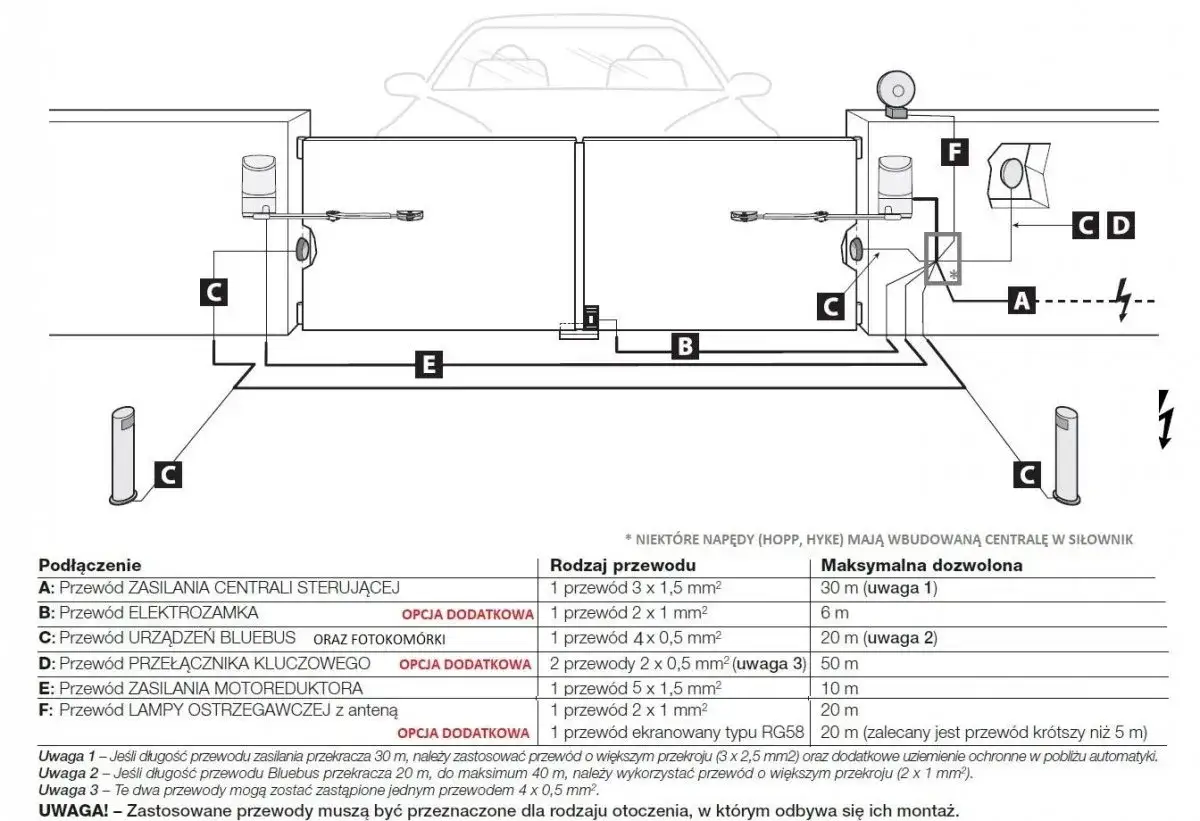

Podłączenie i pierwsze programowanie centrali
Tu nie ma miejsca na skróty. Zasilanie odłączam zawsze przed podłączeniem przewodów, bo nawet krótki błąd przy centrali potrafi zakończyć się uszkodzeniem płyty albo nieczytelną diagnostyką. W zestawach Nice dla bram skrzydłowych bardzo często spotyka się centralę MC424L, która współpracuje z napędami 24 V z rodzin WINGO, TOO i SFAB.
| Ustawienie lub funkcja | Co robi | Praktyczna uwaga |
|---|---|---|
| Czas pauzy | Decyduje, po ilu sekundach brama zamknie się automatycznie. | W przykładzie Wingo można wybrać 5, 10, 20, 40 lub 80 sekund; domyślnie jest 20 sekund. |
| Prędkość ruchu | Ustawia szybszy albo wolniejszy bieg skrzydeł. | W MC424L stan wskazuje dioda P3: zgaszona oznacza ruch wolny, zapalona - szybki. |
| Zapisywanie pilota | Pozwala dodać nowy nadajnik do pamięci centrali. | W typowej procedurze używa się przycisku `i`, a poprawny zapis potwierdzają 3 długie mignięcia diody `LR`. |
| Diagnostyka | Sygnalizuje błędy i anomalie pracy. | Dioda `P2` pomaga odczytać rodzaj problemu po liczbie mignięć. |
Ja robię to zawsze w tej kolejności: najpierw okablowanie, potem test wejść bezpieczeństwa, następnie ustawienie ruchu, a dopiero na końcu piloty. Takie podejście oszczędza czas, bo nie trzeba wracać do pamięci centrali, jeśli problemem okaże się fotokomórka albo źle podłączony STOP. W dokumentacji Nice do MC424L widać też bardzo praktyczną rzecz - centrala potrafi zapamiętać anomalie z ostatnich 8 manewrów, więc przy trudniejszej awarii da się odtworzyć, co dokładnie poszło nie tak.
Jak używać napędu na co dzień i co zrobić przy braku zasilania
Po uruchomieniu automatyki najwięcej zależy już nie od instalatora, tylko od codziennego używania. Zasada jest prosta: brama ma pracować przewidywalnie, a użytkownik ma nie wchodzić w jej strefę ruchu. W instrukcjach producenta to brzmi sucho, ale w praktyce oznacza bardzo konkretne rzeczy.
- Nie uruchamiam bramy, jeśli w zasięgu skrzydeł są ludzie, zwierzęta albo przeszkody.
- Nie przechodzę przez bramę w czasie zamykania.
- Regularnie sprawdzam działanie fotokomórek, bo są wsparciem bezpieczeństwa, a nie jedynym zabezpieczeniem.
- Nie pozwalam dzieciom traktować automatyki jak zabawki ani przebywać bez potrzeby w strefie pracy skrzydeł.
- Przy braku zasilania korzystam z akumulatora awaryjnego, jeśli jest zamontowany, albo odblokowuję napęd ręcznie kluczem producenta.
To właśnie w tym miejscu najczęściej wychodzi różnica między teorią a realnym użytkowaniem. Brama może być dobrze ustawiona, ale jeśli ktoś stale wymusza szybkie zamykanie, ignoruje sygnały ostrzegawcze albo nie czyści fotokomórek, układ zaczyna działać mniej pewnie. Gdy wszystko jest używane rozsądnie, napęd Nice zwykle pracuje stabilnie i bez większych niespodzianek, a jeśli coś zaczyna szwankować, warto od razu przejść do diagnozy objawów.
Najczęstsze błędy, które zatrzymują automatykę
W terenie widzę bardzo podobny zestaw problemów: zbyt duży opór mechaniczny, źle ustawiona geometria uchwytów, niewłaściwie podłączone zabezpieczenia albo próba programowania centrali zanim brama zostanie porządnie wyregulowana. Poniższa tabela pomaga szybko odróżnić typowy błąd instalacyjny od usterki, która faktycznie wymaga głębszej diagnozy.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Brama rusza i po chwili staje | Zbyt duży opór mechaniczny albo aktywne wejście STOP/fotokomórek. | Ruch ręczny skrzydła, czystość fotokomórek, stan przewodów i wejść centrali. |
| Skrzydło otwiera się nierówno | Źle dobrane punkty mocowania lub zła geometria A/B. | Pozycję uchwytów i to, czy siłownik pracuje liniowo bez naciągania. |
| Pilot nie zostaje zapisany | Pamięć jest pełna, pilot jest niezgodny albo procedura została przerwana. | Diodę `LR`, zgodność kodowania i liczbę zapisanych nadajników. |
| Po zaniku prądu brama nie reaguje | Brak akumulatora awaryjnego albo napęd pozostał odblokowany. | Stan zasilania, działanie baterii i prawidłowe zapięcie blokady ręcznej. |
| Automatyka działa, ale „gubi się” przy kolejnych cyklach | W pamięci są zapisane anomalie, a układ wymaga ponownego testu i korekty. | Log błędów, ostatnie manewry i stan elementów bezpieczeństwa. |
Jeśli objaw jest powtarzalny, ja nie zaczynam od wymiany części. Najpierw oglądam mechanikę i sygnały z centrali, bo to zwykle wystarcza do zawężenia problemu. Gdy mechanika, okablowanie i zabezpieczenia są w porządku, dopiero wtedy można mówić o realnej awarii komponentu. Po usunięciu błędów zostaje już tylko rozsądne zapisanie ustawień i rutyna serwisowa.
Co warto zapisać po uruchomieniu, żeby później nie wracać do ustawień po omacku
Po pierwszym uruchomieniu zawsze zapisuję sobie kilka konkretów. To drobiazg, ale później oszczędza dużo czasu, zwłaszcza gdy po kilku miesiącach trzeba wrócić do ustawień albo wyjaśnić użytkownikowi, co dokładnie zostało skonfigurowane. W praktyce wystarczą krótkie notatki, a nie pełna dokumentacja techniczna.
- Model centrali i siłowników.
- Ustawiony czas pauzy i wybraną prędkość ruchu.
- Informację, czy działa akumulator awaryjny.
- Listę zaprogramowanych pilotów.
- Datę pierwszego testu po montażu i datę planowanego przeglądu.
Ja robię jeszcze jedną rzecz: po tygodniu od uruchomienia wracam na krótką kontrolę i sprawdzam, czy śruby się nie poluzowały, fotokomórki nie zmieniły położenia, a skrzydła nadal chodzą z tą samą lekkością. To prosty nawyk, ale właśnie on oddziela automatykę ustawioną „na chwilę” od takiej, która naprawdę działa bezproblemowo przez długi czas.
