Automatyka bramy i furtki działa dobrze tylko wtedy, gdy przewody są dobrane równie rozsądnie jak siłowniki. Najczęściej pytanie sprowadza się do tego, jakie kable do bramy i furtki wybrać, żeby napęd ruszał pewnie, fotokomórki nie gubiły sygnału, a elektrozaczep w furtce nie tracił napięcia na dłuższej trasie. W tym tekście pokazuję, które przewody sprawdzają się w zasilaniu, które w sterowaniu i jak prowadzić je w gruncie, żeby po zasypaniu wykopu nie okazało się, że trzeba zaczynać od nowa.
Najważniejsze decyzje przy okablowaniu automatyki bramy
- Do zasilania napędu bramy w gruncie najczęściej wybiera się YKY 3x1,5 mm², a przy dłuższej trasie lub większym poborze prądu 3x2,5 mm².
- Przewody sygnałowe do fotokomórek, lampy i sterowania prowadzę osobno od zasilania 230 V.
- Do furtki z elektrozaczepem zwykle wystarcza 2x0,75 mm², ale przy dłuższym odcinku wolę 2x1,0 mm² lub większy przekrój.
- W ziemi lepiej sprawdza się rura osłonowa albo peszel ciężki niż sam przewód bez zabezpieczenia.
- Przed zasypaniem wykopu zostawiam zapas, opisuję końce i testuję całość na sucho.
Jak rozdzielam zasilanie, sterowanie i sygnały
Przy automatyce bramowej nie patrzę na instalację jak na jeden „kabel do wszystkiego”. Dzielę ją na trzy osobne grupy: zasilanie, sterowanie i sygnały. Zasilanie niesie prąd do napędu, sterowanie uruchamia ruch lub odblokowanie, a sygnały pilnują bezpieczeństwa i komunikacji z fotokomórkami, lampą czy domofonem.
To rozróżnienie ma znaczenie praktyczne. Jeśli przewód silnika leży razem z delikatnym przewodem sygnałowym, rośnie ryzyko zakłóceń, fałszywych odczytów i późniejszych problemów, które trudno namierzyć po zasypaniu wykopu. Ja dlatego od początku planuję osobne trasy kablowe albo przynajmniej osobne rury ochronne dla zasilania i dla niskich napięć. Najpierw ustawiam więc tor zasilający, a dopiero potem dokładam resztę osprzętu.
Jaki kabel do zasilania napędu wybrać
Do samego napędu bramy w praktyce najczęściej stosuję kabel ziemny typu YKY, bo dobrze znosi wilgoć, pracę w gruncie i warunki zewnętrzne. Przy krótszych trasach, mniej więcej do 30 m, zwykle wystarcza 3x1,5 mm². Gdy odcinek jest dłuższy, napęd ma większy pobór prądu albo chcę po prostu zostawić większy margines, przechodzę na 3x2,5 mm².
| Obwód | Najczęściej stosowany przewód | Kiedy zwiększam przekrój | Na co zwracam uwagę |
|---|---|---|---|
| Zasilanie napędu 230 V | YKY 3x1,5 mm² | Przy dłuższej trasie, zwykle powyżej ok. 30 m, albo przy mocniejszym napędzie | Osobny obwód i stabilne zabezpieczenie w rozdzielni |
| Zasilanie napędu 230 V na dłuższym odcinku | YKY 3x2,5 mm² | Gdy chcę ograniczyć spadek napięcia i poprawić rozruch | Lepszy zapas przy rozbudowie automatyki |
| Niskonapięciowe zasilanie napędu | 2x1,0 mm² lub 2x1,5 mm² | Przy dłuższym odcinku lub słabszym napięciu zasilania | Zawsze sprawdzam zalecenia producenta centrali |
Nie mieszam też przypadkowo kabla do napędu z przewodem „od gniazdka ogrodowego”. Napęd bramy powinien mieć sensownie zaplanowane zasilanie, najlepiej własny obwód i przewód dopasowany do trasy, a nie to, co akurat zostało po innej robocie. Jeśli ktoś oszczędza tu na przekroju, problem zwykle nie wychodzi od razu, tylko w chłodny dzień, przy większym wietrze albo wtedy, gdy napęd zaczyna pracować pod obciążeniem.
Gdy zasilanie jest dobrane poprawnie, można przejść do elementów, które same prądu biorą niewiele, ale są wrażliwe na zakłócenia i błędy montażowe.
Kable do fotokomórek, lampy i sterowania
Fotokomórki, lampa sygnalizacyjna i przyciski sterujące pracują na dużo mniejszych prądach niż napęd, ale właśnie dlatego wymagają porządnego prowadzenia przewodów. Tu nie chodzi tylko o przekrój, lecz także o to, żeby sygnał był czysty i żeby przewód nie zbierał zakłóceń od zasilania 230 V. Przy dłuższych trasach albo gdy trasa biegnie blisko zasilania, wolę przewody wielożyłowe prowadzone osobno, czasem nawet ekranowane.
| Element | Praktyczny wybór | Kiedy daję więcej | Krótka uwaga |
|---|---|---|---|
| Fotokomórki | 4x0,5 mm² do pary urządzeń | Przy dłuższej trasie lub silnych zakłóceniach | Najlepiej prowadzić osobno od 230 V |
| Lampa ostrzegawcza | 2x0,75 mm² | Przy większej odległości albo wyższym poborze prądu | Dobór zależy od napięcia lampy i centrali |
| Przycisk, klawiatura, odbiornik radiowy | 2x0,5 mm² lub 4x0,5 mm² | Gdy system wymaga większej liczby żył | Warto zostawić zapas na przyszłe funkcje |
Fotokomórki montuje się zwykle około 50 cm nad gruntem, więc przewód powinien dojść do nich w sposób bezpieczny i nie być narażony na przypadkowe uszkodzenie. Przy lampie i czujnikach bardziej niż sam przekrój liczy się porządek w instalacji: osobna trasa, brak ostrych załamań i zapas przewodu przy każdym punkcie. To właśnie te drobiazgi najczęściej decydują, czy automatyka działa stabilnie po dwóch sezonach, czy zaczyna kaprysić po pierwszej zimie.
Przy furtce dochodzi jeszcze jeden obwód, który bardzo szybko zdradza błędy projektowe, więc warto potraktować go osobno.
Furtka wymaga osobnej logiki niż sama brama

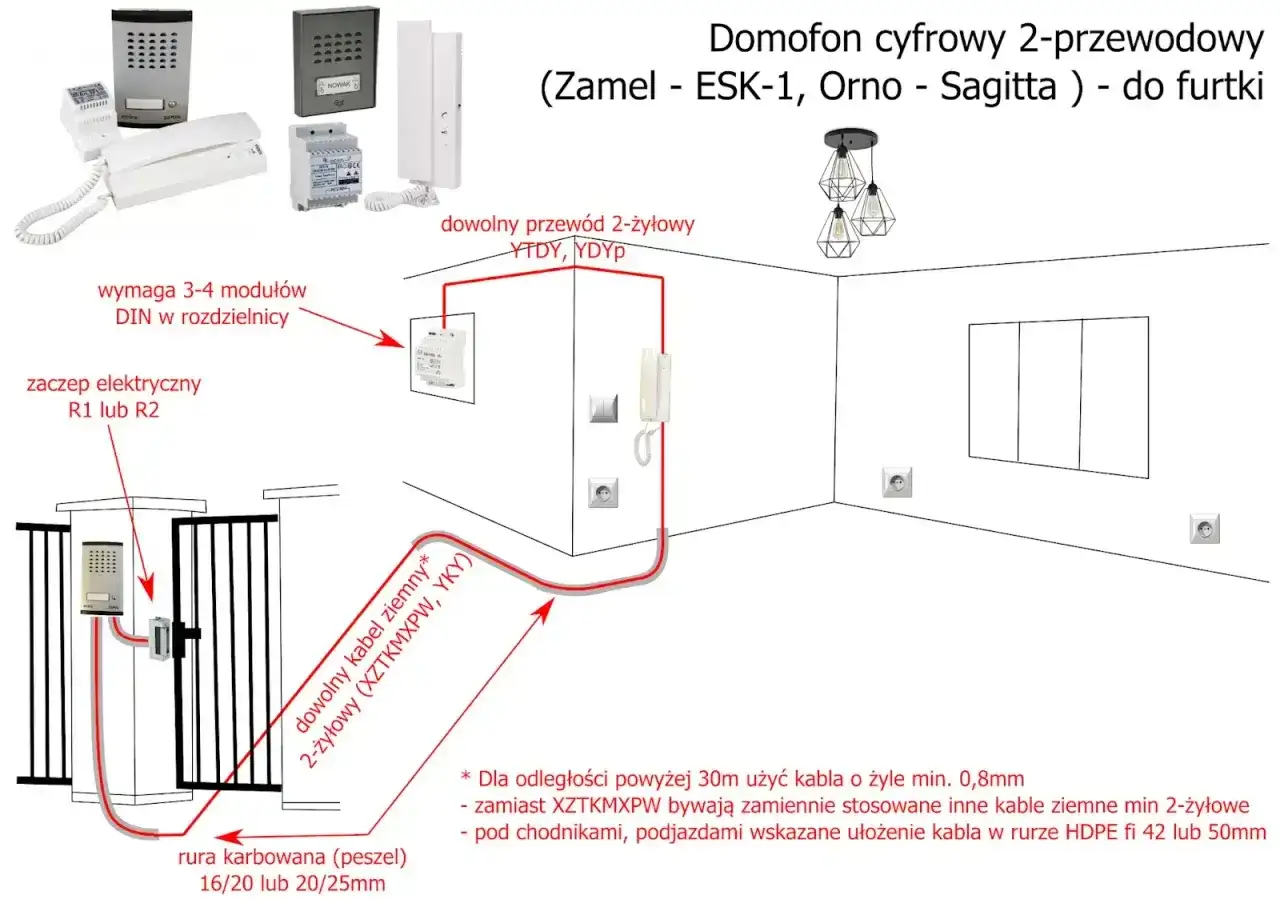

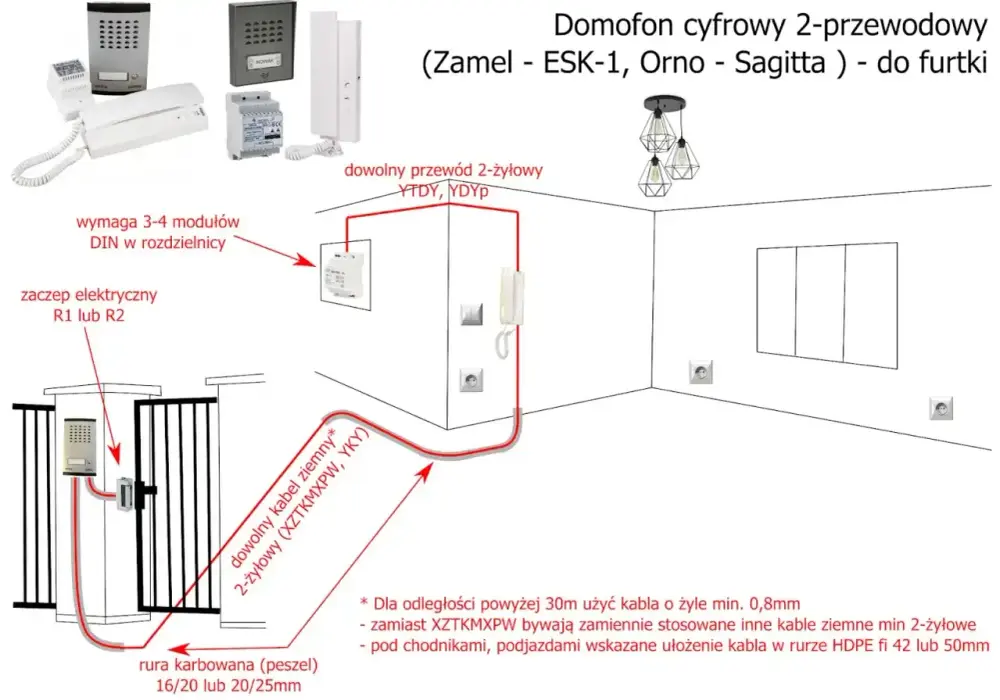

W furtce zwykle pracuje elektrozaczep, czasem zwora elektromagnetyczna, a do tego dochodzi domofon albo wideodomofon. Tu przewody mają często dłuższą trasę niż się wydaje, bo biegną od domu lub rozdzielni do słupka furtki, a potem jeszcze do samego elementu zamykającego. W praktyce najczęściej sprawdza się 2x0,75 mm², ale jeśli odcinek jest dłuższy, nie schodzę poniżej 2x1,0 mm², a przy naprawdę rozciągniętej trasie wybieram jeszcze większy przekrój.
Do sterowania domofonem i sygnałem wideo zwykle stosuję przewody wielożyłowe, najczęściej 4x0,5 mm² albo kabel systemowy zalecany przez producenta urządzenia. Jeśli furtka ma dodatkowy przycisk wyjścia, czytnik RFID lub klawiaturę, od razu planuję więcej żył, bo dokładanie ich później bywa po prostu nieopłacalne. W takich instalacjach lubię zostawić jedną lub dwie niewykorzystane żyły na przyszłość - kosztują niewiele, a potrafią uratować rozbudowę systemu po roku czy dwóch.
Najważniejsza zasada przy furtce jest prosta: nie traktować przewodu do elektrozaczepu jak przypadkowego dodatku. Jeśli napięcie ma iść na większą odległość, każdy dodatkowy metr i każdy niepotrzebnie cienki kabel zwiększa ryzyko spadku napięcia, słabszego działania zaczepu albo irytującego „pstrykania” bez pełnego otwarcia. Dalej liczy się już nie tylko przekrój, ale też to, jak przewody są poprowadzone w ziemi i przez słupki.
Jak prowadzić przewody w gruncie i przez słupki
Na tym etapie najbardziej liczy się mechanika, nie sama teoria. Do zewnętrznych instalacji nie prowadzę przewodów „luzem” w ziemi, jeśli mogę tego uniknąć. Najpewniejsze rozwiązanie to rura osłonowa albo ciężki peszel, a pod ruchem samochodów i w miejscach bardziej narażonych na nacisk - dodatkowe zabezpieczenie. W zwykłej części ogrodu układam instalację na głębokości około 70 cm, a pod ścieżką albo podjazdem co najmniej 50 cm, zawsze z ochroną mechaniczną.
Przewód nie powinien leżeć bezpośrednio na kamieniach. Daję pod spód i nad nim warstwę piasku, zwykle po około 10 cm, a nad trasą układam taśmę ostrzegawczą mniej więcej 30 cm nad kablem. To proste rzeczy, ale właśnie one chronią instalację przed przypadkowym uszkodzeniem przy późniejszych pracach w ogrodzie.
W słupkach i przy elementach ruchomych zostawiam zapas przewodu, żeby nic nie pracowało na naprężeniu. Tam, gdzie kabel przechodzi przez skrzydło bramy albo przez miejsce zgięcia, używam przewodu elastycznego i dbam o odciążenie mechaniczne. Sztywny przewód ziemny nie jest stworzony do tego, żeby wielokrotnie się zginał. Równie ważne jest oddzielenie tras: zasilanie osobno, sygnał osobno, najlepiej w oddzielnych rurach.
Kiedy instalacja jest prowadzona w ten sposób, łatwiej ją serwisować, łatwiej rozbudować i po prostu trudniej zepsuć. A to prowadzi wprost do najczęstszych błędów, które widzę najczęściej na etapie poprawek.
Najczęstsze błędy, które wychodzą dopiero po zasypaniu wykopu
- Jeden cienki kabel do wszystkiego - oszczędność jest pozorna, bo przy napędzie, fotokomórkach i furtce szybko wychodzą spadki napięcia i zakłócenia.
- Mieszanie 230 V z sygnałem w jednej rurze - to prosta droga do problemów z odczytem czujników i niepotrzebnych zakłóceń.
- Zbyt mały przekrój na długiej trasie - szczególnie przy napędach 24 V i przy elektrozaczepie furtki, gdzie spadek napięcia bywa odczuwalny od razu.
- Brak zapasu przewodu - bez kilku dodatkowych centymetrów każdy serwis staje się trudniejszy, a każda zmiana urządzenia wymaga improwizacji.
- Przewód bez ochrony mechanicznej - w gruncie, przy podjeździe albo przy słupku to proszenie się o awarię po pierwszych pracach ziemnych.
- Brak testu przed zasypaniem - jeśli nie sprawdzę działania wcześniej, później diagnozowanie usterki oznacza kopanie od nowa.
Najbardziej kosztowny błąd jest zwykle banalny: ktoś kupuje przewód „na oko”, a nie pod konkretną trasę i konkretny odbiornik. W automatyce bramowej to nie działa. Jeśli instalacja ma działać przez lata, musi być zaplanowana trochę szerzej niż tylko na pierwszy montaż. I właśnie dlatego zostawiam sobie jeszcze jeden praktyczny margines bezpieczeństwa.
Co zostawiłbym w wykopie, gdybym robił tę instalację dla siebie
Gdybym miał zrobić okablowanie bramy i furtki dla własnego domu, od razu dałbym co najmniej jedną wolną rurę osłonową na przyszłość. Dzisiaj może nie być potrzebna, ale jutro bardzo często okazuje się przydatna dla wideodomofonu, klawiatury kodowej, kamery albo dodatkowego przycisku. Do tego dochodzi prosty nawyk, który oszczędza mnóstwo nerwów: opisuję końce przewodów, robię zdjęcia przed zasypaniem i zostawiam zapas w puszkach oraz słupkach.
Jeśli trasa jest dłuższa, napęd pracuje na 24 V albo w grę wchodzi jednocześnie brama, furtka, domofon i fotokomórki, nie zgaduję przekrojów. Sprawdzam instrukcję urządzeń i, gdy trzeba, konsultuję układ z elektrykiem. Taki zapas myślenia kosztuje mniej niż jeden późniejszy wykop, a przy automatyce bramowej właśnie to robi największą różnicę.
