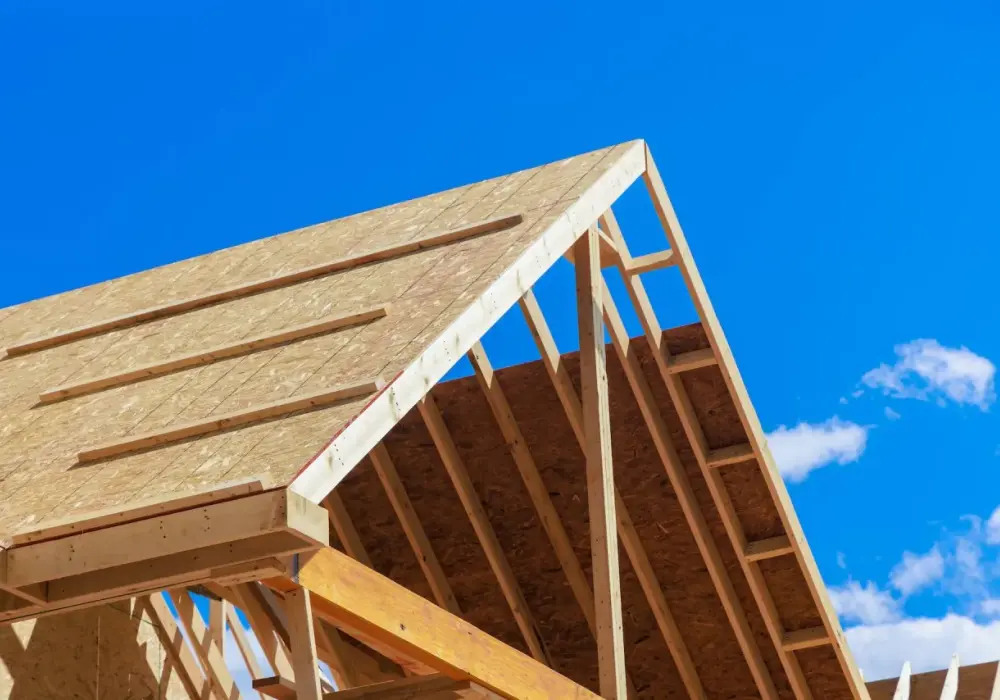

Długość krokwi w dachu dwuspadowym - Jak obliczyć ją bez błędów?

Długość krokwi w dachu dwuspadowym da się policzyć szybko, ale tylko wtedy, gdy od początku trzymasz się jednego układu odniesienia: rozpiętości, kąta nachylenia i tego, czy liczysz samą geometrię, czy także okap. W praktyce największe błędy biorą się nie z samego wzoru, tylko z pominięcia kilku centymetrów na warstwy dachu, docinki i sposób oparcia krokwi. Poniżej pokazuję prostą metodę liczenia, przykład z konkretnymi wymiarami i miejsca, w których wynik najczęściej „ucieka” na budowie.

Co dokładnie liczysz przy dachu dwuspadowym

Zanim wejdę we wzór, porządkuję pojęcia, bo to właśnie tu najczęściej zaczynają się pomyłki. Krokiew to pochyła belka nośna biegnąca od murłaty do kalenicy, a murłata to belka oparta na ścianie, na której krokiew się podpiera. Kalenica wyznacza górną linię połączenia obu połaci, a okap to wysięg dachu poza lico ściany.

• Rozpiętość - odległość między punktami, od których liczysz połać.
• Rzut poziomy - wymiar liczony „z góry”, bez skosu.
• Wysokość połaci - różnica poziomów między murłatą a kalenicą.
• Długość krokwi - rzeczywisty odcinek po skosie, który chcesz uzyskać.

Jeśli te punkty odniesienia są jasno ustalone, sam rachunek staje się prosty. Kiedy mam je doprecyzowane, przechodzę do geometrii, bo to właśnie ona daje wynik bazowy, do którego później dolicza się resztę.

Wzór na długość krokwi w dachu dwuspadowym

Ja liczę to najchętniej w centymetrach albo w metrach, ale zawsze trzymam jedną jednostkę od początku do końca. Najprostszy wzór wygląda tak: L = R / cos(α), gdzie L to długość krokwi, R to poziomy wysięg od osi kalenicy do punktu oparcia, a α to kąt nachylenia połaci. Ten sam wynik można zapisać inaczej: L = √(R² + H²), jeśli wcześniej policzysz wysokość połaci ze wzoru H = R × tan(α).

Ważne jest jedno: jeśli projekt podaje rozpiętość między osiami ścian nośnych, nie mieszam jej później z wymiarem po zewnętrznej krawędzi muru. To samo dotyczy okapu, który trzeba liczyć dokładnie tak, jak został zdefiniowany na rysunku. Dzięki temu obliczenie pozostaje spójne, a nie tylko „prawie dobre”.

Żeby zobaczyć, jak to działa w liczbach, biorę teraz prosty przykład i rozpisuję go krok po kroku.

Przykład obliczenia na konkretnych wymiarach

Załóżmy dach dwuspadowy nad budynkiem o szerokości 8,0 m, z kątem nachylenia 35° i okapem 50 cm liczonym poziomo. Ja zaczynam od połowy rozpiętości, czyli od 4,0 m, bo w układzie symetrycznym każda krokiew pracuje na połowie szerokości budynku.

Różnica wynosi ponad 60 cm, więc okap nie jest detalem, tylko elementem, który realnie zmienia rozkrój drewna. Jeśli ktoś liczy krokiew „na oko” i pomija wysięg dachu, później zderza się z problemem na etapie montażu. Gdy okap w projekcie podano po skosie, najpierw przeliczam go na rzut poziomy, bo właśnie taki wymiar pasuje do wzoru.

Sam wynik geometryczny to dopiero początek. Żeby krokiew pasowała do dachu po montażu, trzeba uwzględnić jeszcze kilka rzeczy, które często umykają przy pierwszym obliczeniu.

Co trzeba doliczyć poza samą geometrią

W praktyce nie zamawiam krokwi wyłącznie według czystego trójkąta. W instrukcjach producentów pokryć dachowych widać wyraźnie, że do obliczeń dochodzi także nadbudowa, czyli na przykład kontrłata i deskowanie, a przed montażem trzeba jeszcze sprawdzić geometrię połaci. To ważne, bo wymiar teoretyczny nie zawsze jest tym samym co wymiar do cięcia.

• Okap - jeśli ma wejść do długości krokwi, liczę go w rzucie poziomym.
• Podcięcie przy murłacie - gniazdo lub wycięcie zmienia finalną długość elementu.
• Cięcie przy kalenicy - realna długość montażowa różni się od czystej długości geometrycznej.
• Nadbudowa dachu - kontrłaty, deskowanie i warstwy pokrycia wpływają na układ całej połaci.
• Zapas na obróbkę - kilka centymetrów marginesu daje spokój przy dopasowaniu, zwłaszcza przy pierwszych sztukach.

Ja traktuję te dodatki nie jako „nadmiar”, tylko jako część procesu wykonawczego. Im bardziej złożona połać, tym mniej sensu ma liczenie samego skosu bez kontekstu całego układu. Z tego wynika kolejna rzecz: są błędy, które wracają niemal w każdym źle policzonym dachu.

Najczęstsze błędy, które psują wynik

W obliczeniach krokwi nie chodzi o skomplikowaną matematykę. Najczęściej problem tworzy zwykła niespójność między pomiarem a wzorem. Wystarczy jeden źle przyjęty punkt odniesienia i wynik przestaje pasować do rzeczywistego dachu.

• Mieszanie jednostek - część wymiarów w metrach, część w centymetrach, a potem zdziwienie, że wynik nie pasuje.
• Liczenie od innej osi niż w projekcie - raz od ściany, raz od murłaty, raz od osi budynku.
• Doliczanie okapu po skosie - wzór potrzebuje rzutu poziomego, nie długości mierzonej po krokwi.
• Pominięcie warstw dachu - szczególnie wtedy, gdy dach ma deskowanie, kontrłaty albo nietypowe wykończenie.
• Zamawianie drewna „na styk” - bez marginesu na docinki i dopasowanie każde drobne odchylenie robi się problemem.
• Przenoszenie jednego wyniku na cały budynek - inny kąt połaci oznacza inną długość, nawet przy podobnej rozpiętości.

Jeżeli któryś z tych punktów już na etapie projektu budzi wątpliwość, nie warto zgadywać. Wtedy przechodzę do sprawdzenia, czy prosty wzór w ogóle wystarcza, czy trzeba zrobić pełniejsze obliczenie konstrukcyjne.

Kiedy prosty wzór nie wystarczy

W symetrycznym dachu dwuspadowym obliczenie jest szybkie i przejrzyste, ale są układy, w których sam wzór geometryczny nie zamyka tematu. Dotyczy to przede wszystkim dachów z lukarnami, koszami, naczółkami albo z kalenicą przesuniętą względem środka budynku. W takich przypadkach jedna krokiew nie jest już tylko odcinkiem w trójkącie, ale elementem większego układu nośnego.

• Niesymetryczna kalenica - obie połacie mają inną długość i inny rozkład sił.
• Lukarny i kosze - pojawiają się dodatkowe elementy, których nie widać w prostym schemacie.
• Różne wysokości ścian - zmieniają punkt startowy obliczeń.
• Nietypowy okap - jeśli jest dłuższy lub krótszy niż standardowy, wpływa na cały rozkrój.
• Więźba z jętkami lub płatwiami - sama długość krokwi nie opisuje jeszcze całej konstrukcji.

W takich sytuacjach traktuję wzór jako punkt wyjścia, a nie gotowy wyrok. Do pełnej wyceny materiału i bezpieczeństwa konstrukcji potrzebny jest już projekt albo przynajmniej rzetelna weryfikacja przez osobę, która liczy więźby na co dzień. To prowadzi mnie do ostatniego kroku: praktycznej kontroli przed cięciem drewna.

Trzy pomiary, które warto potwierdzić przed cięciem drewna

Ja przed zamówieniem krokwi zawsze sprawdzam trzy rzeczy jeszcze raz, nawet jeśli obliczenie wygląda poprawnie. To prosty filtr, który oszczędza nerwów, materiału i poprawek na budowie. Przy dachu dwuspadowym drobny błąd w pomiarze potrafi rozjechać cały komplet elementów, dlatego wolę poświęcić kilka minut na weryfikację niż jeden dzień na poprawki.

1. Rozpiętość w tym samym punkcie odniesienia - nie mieszam osi ścian, zewnętrznej krawędzi muru i linii oparcia murłaty.
2. Kąt nachylenia połaci - biorę go z projektu albo potwierdzam na konstrukcji, zamiast zgadywać z wyglądu dachu.
3. Okap i docinki - sprawdzam, czy wymiar ma być liczony po rzucie poziomym, czy po elemencie konstrukcyjnym.

Jeśli te trzy liczby są spójne, wynik z prostego wzoru zwykle wystarcza do wstępnego rozkroju i zamówienia materiału. Do ostatecznego cięcia i tak zostawiam zapas na dopasowanie, bo w dachu dwuspadowym dokładność wychodzi dopiero na styku projektu, pomiaru i wykonania.
