Otwarte naczynie wzbiorcze to prosty element, ale w instalacji c.o. odpowiada za coś bardzo konkretnego: przejmuje wzrost objętości wody, pomaga odpowietrzać układ i chroni kocioł przed niebezpiecznym wzrostem ciśnienia. Poniżej pokazuję, jak podłączyć naczynie wyrównawcze otwarte, gdzie je umieścić i jakich średnic rur trzymać się w praktyce. Skupiam się na rozwiązaniu, które ma sens w polskich kotłowniach, zwłaszcza przy układach otwartych i kotłach na paliwo stałe.
Najważniejsze zasady montażu otwartego naczynia wzbiorczego
- Naczynie montuje się w najwyższym punkcie instalacji, zwykle co najmniej 30 cm ponad najwyższym grzejnikiem.
- Na rurze bezpieczeństwa i wzbiorczej nie może być zaworów, syfonów ani zwężeń.
- Rura przelewowa musi mieć średnicę nie mniejszą niż rura wzbiorcza i bezpieczeństwa.
- W małych układach punktem odniesienia są średnice 25 mm, a rura odpowietrzająca zwykle ma co najmniej 15 mm.
- Naczynie i przewody powinny pracować w miejscu z dodatnią temperaturą, a przy ryzyku zamarzania trzeba je dobrze zaizolować.
- Po napełnieniu instalacji sprawdza się drożność przelewu, stabilność poziomu wody i zachowanie układu po rozgrzaniu.
Po co w ogóle jest otwarte naczynie wzbiorcze
W otwartej instalacji c.o. woda ma możliwość kontaktu z atmosferą, a samo naczynie działa jak bufor bezpieczeństwa. Gdy temperatura rośnie, rośnie też objętość wody. Jeśli nie ma gdzie tego przyjąć, ciśnienie zaczyna niebezpiecznie iść w górę, a w skrajnym przypadku instalacja może zagotować się i wyrzucić wodę przez przelew.
W praktyce otwarte naczynie wzbiorcze spotyka się przede wszystkim w starszych instalacjach, układach grawitacyjnych i przy kotłach na paliwo stałe. Ja traktuję je jako rozwiązanie proste, ale wymagające dyscypliny montażowej: tu nie ma miejsca na przypadkowe zawory, „tymczasowe” obejścia ani skracanie rur na oko. Kiedy już wiadomo, po co ten element pracuje, najważniejsze staje się jego ustawienie w systemie.
Gdzie zamontować naczynie, żeby układ naprawdę był bezpieczny
Najpierw patrzę na wysokość. Naczynie musi znaleźć się ponad najwyższym punktem obiegu wody, a w praktyce przyjmuje się, że od dna naczynia do górnej krawędzi najwyższego grzejnika powinno być co najmniej 30 cm. Ten zapas nie jest ozdobą projektu, tylko warunkiem tego, by obieg nie tracił ciągłości i żeby układ miał gdzie przyjąć rozszerzającą się wodę.
Druga rzecz to temperatura w miejscu montażu. Naczynie, rury bezpieczeństwa i przelewowe nie powinny pracować w chłodnej, nieizolowanej przestrzeni. Jeśli naczynie ląduje na poddaszu albo w strefie narażonej na mróz, trzeba je zaizolować i zadbać o to, żeby temperatura powietrza była dodatnia. W przeciwnym razie ryzykujesz zamarznięcie wody w przewodach, a to od razu zamienia zabezpieczenie w problem.
Ja przy takim montażu zawsze sprawdzam też dostęp serwisowy. Naczynie nie powinno wisieć w miejscu, do którego trudno zajrzeć, bo trzeba mieć możliwość kontroli poziomu, przelewu i stanu połączeń. Z wysokości i lokalizacji wynika potem sposób prowadzenia rur, więc to dobry moment, żeby przejść do samego podłączenia.

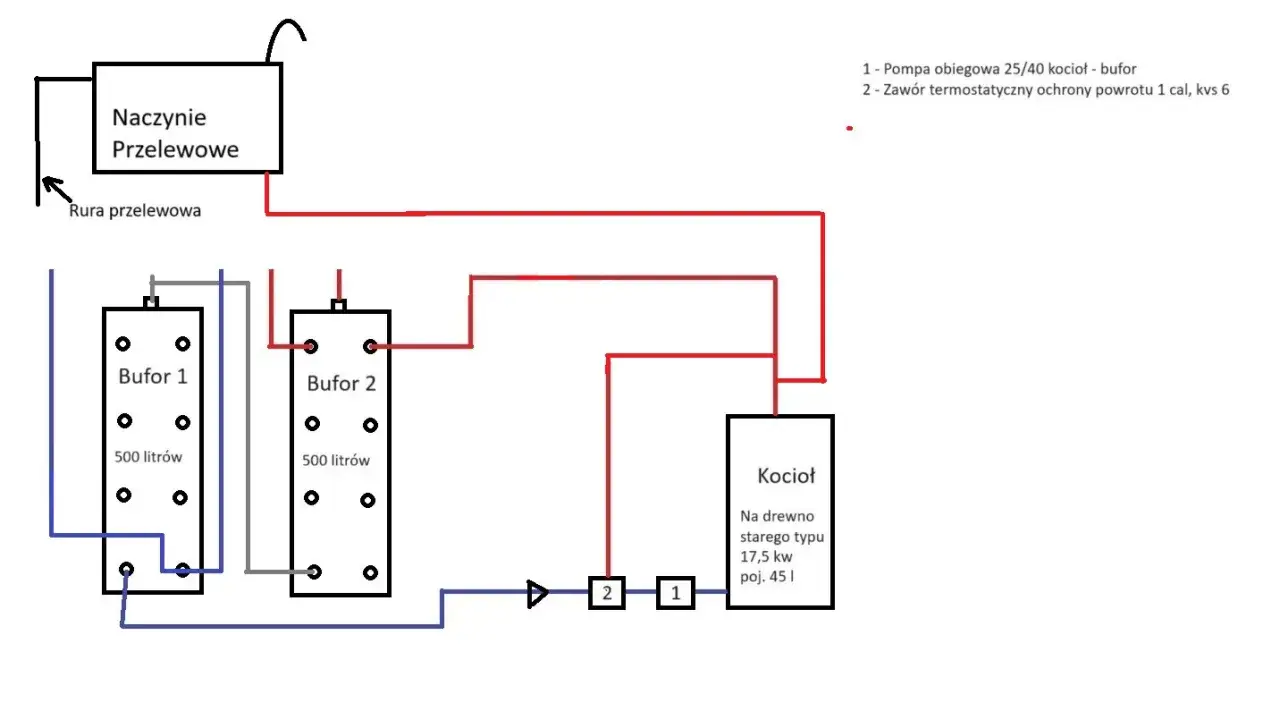

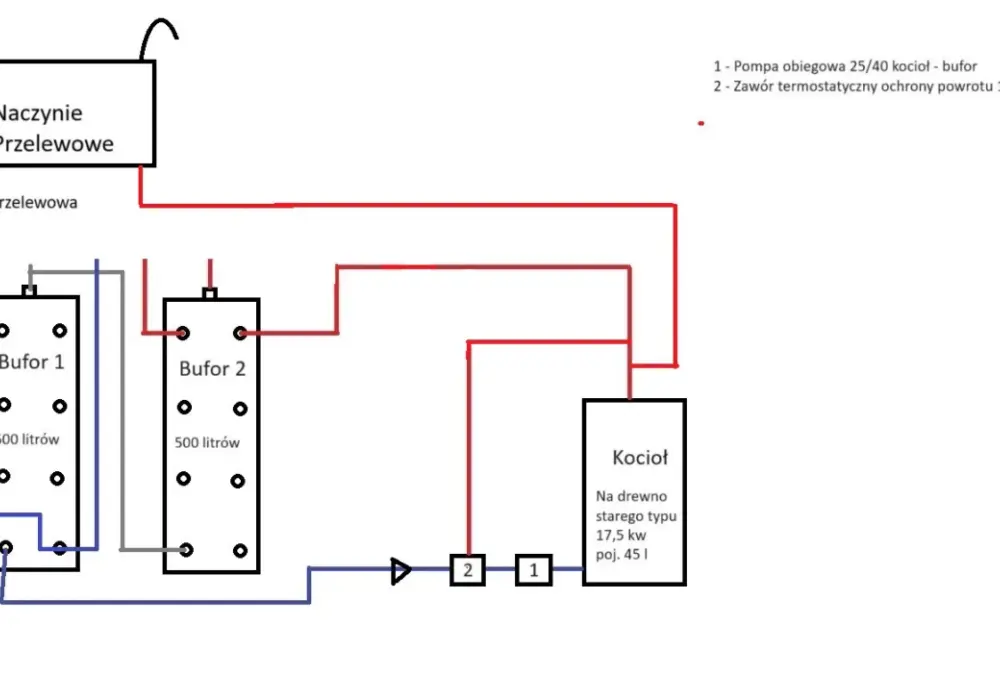

Jak podłączyć otwarte naczynie wzbiorcze krok po kroku
- Wyłącz kocioł i poczekaj, aż instalacja ostygnie. Praca przy gorącym układzie to zły pomysł, bo nawet drobne rozszczelnienie może skończyć się oparzeniem albo zalaniem kotłowni.
- Wyznacz możliwie prostą trasę rur. Najlepiej, żeby odcinek od kotła do naczynia był prowadzony pionowo albo z minimalną liczbą załamań. Im mniej łuków i poziomów, tym łatwiej o swobodny przepływ i odpowietrzanie.
- Podłącz rurę wzbiorczą bezpośrednio nad kotłem. To ona odbiera przyrost objętości czynnika grzewczego. Na tym odcinku nie montuje się zaworów ani elementów, które mogłyby zawęzić przepływ.
- Poprowadź rurę bezpieczeństwa do powietrznej części naczynia. Jej zadaniem jest odprowadzenie mieszaniny wodno-parowej przy nagłym wzroście ciśnienia. Tu także nie ma miejsca na zawór odcinający.
- Wykonaj przelew do bezpiecznego miejsca. Rura przelewowa ma odprowadzić nadmiar wody do kanalizacji albo do punktu, z którego przepełnienie będzie od razu widoczne. To ważne, bo przelew jest ostatnią linią obrony przed zalaniem.
- Jeśli model tego wymaga, dołącz rurę odpowietrzającą i sygnalizacyjną. Rura odpowietrzająca pomaga usuwać powietrze z układu, a sygnalizacyjna pokazuje, że w naczyniu dzieje się coś niepożądanego, na przykład zbyt wysoki poziom wody.
- Zamocuj naczynie na solidnych wspornikach. Nie wolno opierać całej masy zbiornika na samych rurach. Króćce trzeba unieruchomić, a połączenia wykonać bez naprężeń.
- Napełnij instalację i wykonaj próbę pracy. Po pierwszym grzaniu sprawdzam, czy poziom wody się stabilizuje, czy przelew działa i czy w układzie nie pojawia się bulgotanie, hałas albo niepokojący wzrost temperatury w kotłowni.
Jeżeli instalacja ma tylko jeden kocioł, bywa tak, że odcinek rury bezpieczeństwa pełni jednocześnie funkcję rury wzbiorczej. To upraszcza układ, ale nie zmienia zasady głównej: przewód musi być stale drożny i poprowadzony tak, by nie tworzyć pułapek powietrznych. Właśnie dlatego dalej patrzę już tylko na średnice i detale wykonania.
Jakie średnice rur przyjąć, żeby nie dusić obiegu
Tu nie ma miejsca na intuicję. W otwartym układzie średnice trzeba dobrać tak, by rura bezpieczeństwa, wzbiorcza i przelewowa nie były przypadkowo zdławione przez redukcję, zbyt mały otwór albo niepotrzebną armaturę. Przy małych kotłowniach punktem odniesienia są zwykle przewody 25 mm, a rura odpowietrzająca ma co najmniej 15 mm.
| Przewód | Minimalna średnica, na którą patrzę w małych układach | Co jest najważniejsze |
|---|---|---|
| Rura bezpieczeństwa | 25 mm | Bez zaworów, najlepiej możliwie pionowo i bez przewężeń. |
| Rura wzbiorcza | 25 mm | Podłączona bezpośrednio nad kotłem, drożna na całej długości. |
| Rura przelewowa | Nie mniejsza niż wzbiorcza i bezpieczeństwa | Musi bezpiecznie odprowadzać nadmiar wody z naczynia. |
| Rura odpowietrzająca | 15 mm | Może być podłączona bezpośrednio do naczynia lub do przelewu. |
| Rura sygnalizacyjna | 15 mm | Przydatna, gdy chcesz szybko zauważyć przepełnienie lub nieprawidłowy stan układu. |
W większych kotłowniach średnice rosną dalej. Z dokumentacji technicznej spotyka się już zestawy rzędu 32, 40, 50, 65, a nawet 80 mm, więc przy większej mocy kotła nie warto zgadywać. Ja zawsze sprawdzam DTR konkretnego urządzenia i nie opieram się wyłącznie na tym, co „zazwyczaj się robi”, bo w instalacji c.o. to właśnie średnica najczęściej decyduje o tym, czy układ działa spokojnie, czy zaczyna hałasować i gotować wodę.
Najczęstsze błędy przy montażu i ich skutki
Najgorszy błąd, jaki widzę w praktyce, to zawór odcinający na rurze bezpieczeństwa albo wzbiorczej. Jeśli ktoś kiedyś go zakręci, cały system traci zabezpieczenie. Taki sam problem robią syfony, zwężenia i przypadkowe kolana, które zatrzymują przepływ albo utrudniają odpowietrzanie.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zawór na rurze bezpieczeństwa lub wzbiorczej | Instalacja może stracić zabezpieczenie przy przegrzaniu. | Na tych przewodach nie montuję armatury odcinającej. |
| Zbyt niskie umiejscowienie naczynia | Układ gorzej odpowietrza się i traci ciągłość przepływu. | Trzymam się zasady najwyższego punktu i minimum 30 cm zapasu. |
| Brak izolacji w chłodnej przestrzeni | Ryzyko zamarznięcia wody i pęknięcia przewodów. | Izoluję naczynie oraz przewody tam, gdzie temperatura może spaść do zera. |
| Rura przelewowa poprowadzona bez kontroli | Woda może zalać kotłownię albo wylać się w miejscu niewidocznym dla użytkownika. | Wprowadzam przelew do bezpiecznego odpływu lub widocznego punktu kontrolnego. |
| Zbyt mała średnica przewodów | Rosną opory, pojawia się hałas i słabsza ochrona przed wzrostem ciśnienia. | Dobieram średnice do mocy kotłowni, a nie „na oko”. |
| Naprężone połączenia i brak wsporników | Po czasie pojawiają się nieszczelności albo pęknięcia przy króćcach. | Odciążam zbiornik i montuję go na przeznaczonych do tego uchwytach. |
Jeśli widzę, że ktoś próbował „poprawić” układ po swojemu i zostawił na tej linii choćby jeden element odcinający, traktuję to jako sygnał alarmowy. W takim momencie lepiej wrócić do podstaw niż ratować instalację półśrodkami. Gdy montaż jest już poprawny, zostaje ostatni etap: sprawdzenie działania po napełnieniu i pierwszym grzaniu.
Co sprawdzić po napełnieniu i pierwszym grzaniu
Po pierwszym uruchomieniu nie patrzę tylko na temperaturę kotła. Sprawdzam przede wszystkim, czy instalacja przyjmuje rozszerzającą się wodę bez gwałtownego wzrostu ciśnienia, czy przelew jest drożny i czy nigdzie nie ma wycieków. Jeśli układ ma pompę, słucham też, czy nie pojawia się hałas kawitacyjny, czyli charakterystyczne „mielenie” powietrza w obiegu.
- Czy poziom wody w naczyniu jest stabilny po rozgrzaniu i po wychłodzeniu.
- Czy przelew odprowadza nadmiar wody bez rozchlapywania i bez cofania się do kotłowni.
- Czy połączenia przy króćcach są suche i nie ma śladów sączenia.
- Czy w instalacji nie słychać bulgotania, stuków ani zasysania powietrza.
- Czy po kilku cyklach grzania i stygnięcia układ nadal trzyma drożność i nie wymaga korekty wysokości lub średnic.
Jeżeli po rozgrzaniu woda zbyt szybko dochodzi do przelewu, zwykle szukam dwóch rzeczy: zbyt małej pojemności naczynia albo zbyt dużych oporów na przewodach. To nie jest drobiazg, tylko sygnał, że układ trzeba poprawić zanim zacznie pracować na granicy bezpieczeństwa.
Co jeszcze warto dopilnować w starej kotłowni
Przy modernizacji starej instalacji najważniejsze jest, żeby nie mieszać systemu otwartego i zamkniętego bez projektu hydraulicznego. Jeśli kocioł na paliwo stałe ma pracować w układzie otwartym, trzymaj się tego założenia konsekwentnie. Zmiana na rozwiązanie przeponowe wymaga już sprawdzenia zabezpieczeń, odprowadzenia nadmiaru ciepła i zgodności całego układu, a nie tylko wymiany jednego zbiornika.
Ja zawsze przypominam jeszcze o dwóch rzeczach, które łatwo przeoczyć: o dostępie do naczynia oraz o izolacji przewodów biegnących przez zimne strefy budynku. Nawet dobrze dobrany i poprawnie podłączony element może sprawiać kłopoty, jeśli po sezonie nikt nie ma do niego dostępu albo jeśli woda w rurze zacznie łapać mróz. W praktyce właśnie te drobiazgi najczęściej decydują o tym, czy instalacja działa spokojnie przez lata, czy wymaga ciągłych poprawek.
