Dobrze zaprojektowana wentylacja w kotłowni decyduje nie tylko o komforcie, ale przede wszystkim o bezpieczeństwie i stabilnej pracy źródła ciepła. W tym artykule pokazuję, jak dobrać nawiew i wywiew do rodzaju kotła, kiedy wystarcza wentylacja grawitacyjna, a kiedy trzeba uważać na podciśnienie, oraz jakie błędy najczęściej psują cały układ. To temat praktyczny: w kotłowni źle rozwiązana wymiana powietrza szybko kończy się spadkiem sprawności, cofką spalin albo ryzykiem tlenku węgla.
Najważniejsze zasady to dopasowanie układu do paliwa, stały dopływ powietrza i brak podciśnienia
- Rodzaj paliwa ma znaczenie większe niż sam metraż pomieszczenia.
- W kotłowniach z paleniskiem na paliwo stałe, płynne i z częścią urządzeń gazowych nie wolno dowolnie montować wentylacji wyciągowej.
- Dla małych kotłów na paliwo stałe kluczowy jest dopływ co najmniej 10 m3/h na 1 kW mocy nominalnej.
- Przy urządzeniach gazowych ważne są kubatura, wysokość pomieszczenia i typ komory spalania.
- Najbezpieczniej sprawdza się układ prosty, czytelny i łatwy do kontroli, a nie „sprytne” przeróbki po fakcie.
- Po uruchomieniu instalacji liczy się też coroczny przegląd przewodów kominowych i kontrola czujników bezpieczeństwa.
Dlaczego kotłownia nie może być wentylowana przypadkowo

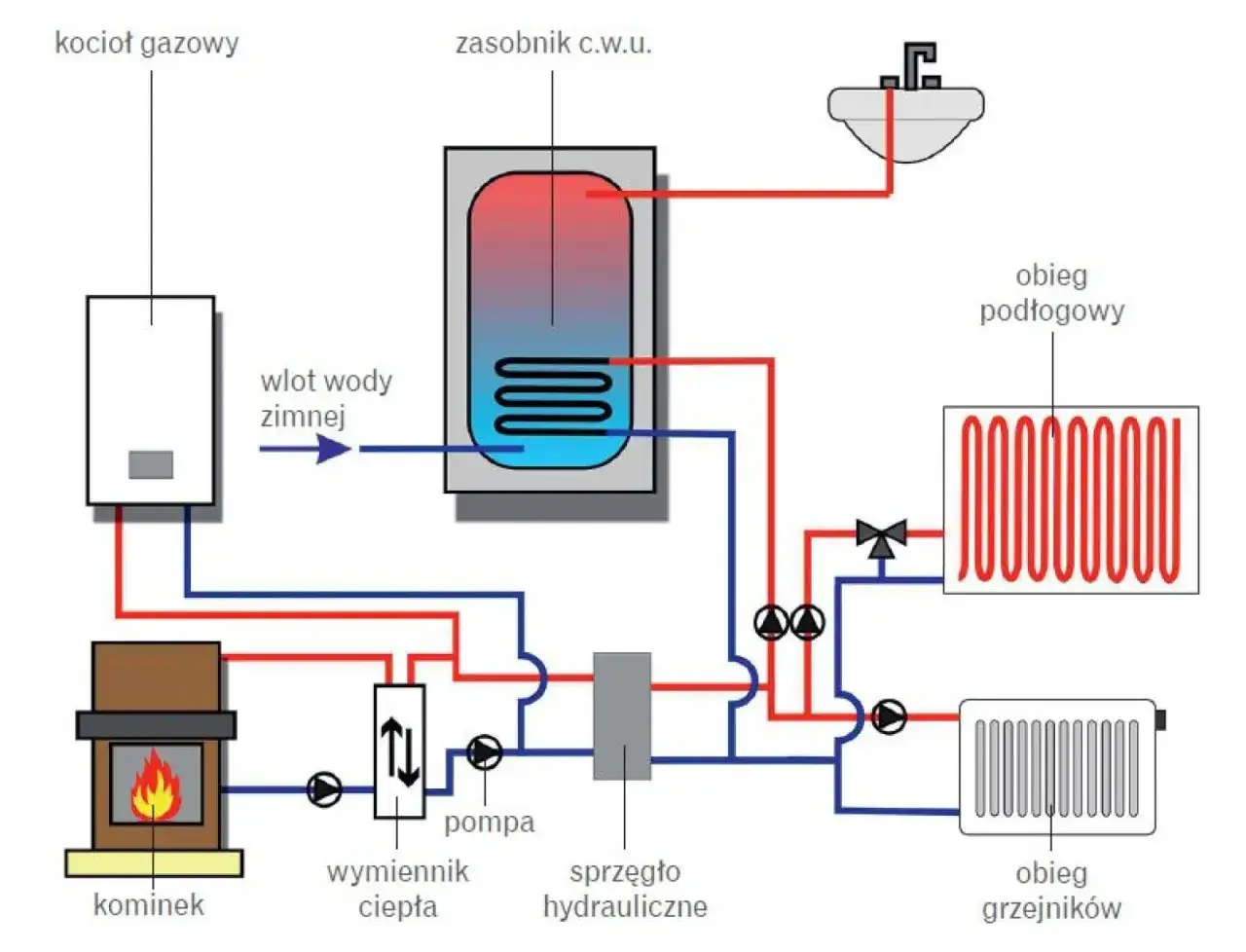

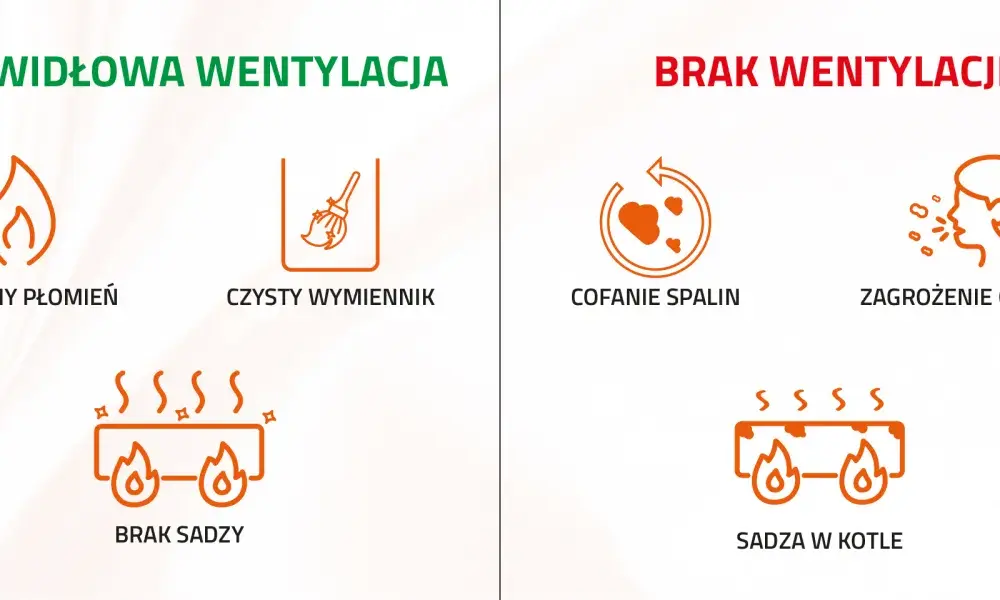

W kotłowni powietrze nie służy wyłącznie do „odświeżania” pomieszczenia. To przede wszystkim powietrze do spalania, czyli paliwo dla samego procesu grzania. Jeśli jest go za mało, kocioł spala opał niepełnie, spada sprawność, rośnie ilość sadzy i sadzy w kominie, a przy niekorzystnym ciągu może pojawić się tlenek węgla. Jeśli powietrza jest za dużo albo wyciąg robi zbyt silne podciśnienie, urządzenie zaczyna pracować niestabilnie i traci warunki, do których zostało zaprojektowane.
Ja patrzę na ten temat bardzo prosto: w kotłowni trzeba utrzymać taki przepływ, żeby powietrze trafiało tam, gdzie jest potrzebne, a spaliny miały pewną drogę ucieczki. Pomieszczenie nie może „walczyć” z kotłem. Przepływ powinien iść od stref czystszych do bardziej zanieczyszczonych, a urządzenia zamontowane w środku nie mogą zakłócać skuteczności wentylacji. To prowadzi do najważniejszego pytania: jaki układ wolno stosować przy konkretnym paliwie.
Jakie wymagania obowiązują dla różnych źródeł ciepła
Najwięcej błędów wynika z tego, że ktoś traktuje wszystkie kotły tak samo. Tymczasem wymagania dla paliwa stałego, gazu i oleju różnią się wyraźnie, a w praktyce przesądzają o tym, czy projekt jest zgodny i bezpieczny.
| Rodzaj źródła ciepła | Co trzeba zapewnić | Najważniejszy punkt, o którym łatwo zapomnieć |
|---|---|---|
| Paliwo stałe do 10 kW | Pomieszczenie niebędące mieszkaniem, kubatura według wskaźnika 4 m3/kW, ale nie mniej niż 30 m3, oraz dopływ powietrza do spalania. | Dopływ powietrza musi wynosić co najmniej 10 m3/h na 1 kW mocy nominalnej. |
| Paliwo stałe powyżej 25 kW do 2000 kW | Wydzielone pomieszczenie techniczne na kondygnacji podziemnej lub na poziomie terenu, a obok osobne pomieszczenia na skład paliwa i żużlownię. | Potrzebny jest także wygodny dojazd do dostawy paliwa i usuwania popiołu. |
| Gaz do 30 kW | Pomieszczenie nieprzeznaczone na stały pobyt ludzi, odpowiednia wysokość i kubatura oraz wentylacja zgodna z typem urządzenia. | Przy urządzeniu z zamkniętą komorą spalania kubatura nie może być mniejsza niż 6,5 m3, a przy poborze powietrza z pomieszczenia niż 8 m3. |
| Gaz powyżej 30 kW do 60 kW | Pomieszczenie techniczne albo budynek wolno stojący przeznaczony wyłącznie na kotłownię. | Układ spalinowy trzeba dobrać do konkretnego typu urządzenia, a nie odwrotnie. |
| Gaz powyżej 60 kW do 2000 kW | Wyłącznie służące temu pomieszczenie techniczne lub wolno stojąca kotłownia. | W pomieszczeniu nie powinno się montować urządzeń do pomiaru zużycia gazu. |
| Olej opałowy do 30 kW | Pomieszczenie nieprzeznaczone na stały pobyt ludzi, z właściwą wentylacją i odprowadzeniem spalin. | Minimalna wysokość to 2,2 m. |
| Olej opałowy powyżej 30 kW do 2000 kW | Wydzielone pomieszczenie techniczne w piwnicy lub na najniższej kondygnacji nadziemnej albo wolno stojąca kotłownia. | W pomieszczeniu trzeba zapewnić zarówno nawiew potrzebny do pracy kotłów, jak i wentylację ogólną. |
Warto zapamiętać jeszcze jeden wyjątek, bo w praktyce często ratuje projekt remontu: urządzenia gazowe z zamkniętą komorą spalania mogą pracować w pomieszczeniach mieszkalnych, niezależnie od rodzaju wentylacji, jeśli zastosowano przewód koncentryczny i spełniono warunki dla odprowadzenia spalin. W budynku jednorodzinnym dopuszczalna moc przy wyprowadzeniu przez ścianę sięga 21 kW, a w pozostałych budynkach jest dużo niższa. To już pokazuje, że sam typ urządzenia bywa ważniejszy niż „ogólna” nazwa kotła. Teraz przejdźmy do tego, jak taki układ składa się w praktyce.
Jak dobrać nawiew i wywiew w praktyce
Jeśli miałbym ułożyć to w prosty schemat projektowy, zacząłbym od odpowiedzi na cztery pytania: jakie paliwo, jaka moc, czy kocioł pobiera powietrze z pomieszczenia, i czy w kotłowni ma pracować wentylacja mechaniczna. Dopiero potem dobiera się kanały, kratki, czerpnie i wyrzutnie. Odwrócenie tej kolejności kończy się najczęściej kosztownymi poprawkami.
- Najpierw ustal źródło ciepła. Dla paliwa stałego i oleju ważny jest stały dopływ świeżego powietrza oraz osobny, czytelny tor wywiewu. Dla gazu trzeba dodatkowo sprawdzić typ komory spalania i sposób odprowadzenia spalin.
- Potem wyznacz kierunek przepływu. Powietrze powinno wpływać do pomieszczenia tam, gdzie nie jest podgrzane i nie miesza się od razu ze spalinami. W praktyce nawiew daje się nisko, a wywiew wyżej, bo ciepłe powietrze i spaliny unoszą się ku górze.
- Nie dław nawiewu. Kratka, klapka albo przypadkowo ustawiony mebel potrafią obniżyć dopływ powietrza bardziej niż widać to na pierwszy rzut oka. To nie jest detal estetyczny, tylko sprawa bezpieczeństwa.
- Nie łącz kotłowni z innymi pomieszczeniami na skróty. Kanały z różnych stref nie powinny się mieszać, a urządzenia w kotłowni nie mogą tworzyć fałszywego ciągu ani zasysać powietrza z miejsc, z których nie powinny.
- Sprawdź realny ciąg po uruchomieniu. Sama obecność kanału nie wystarcza. Trzeba zobaczyć, czy przy pracy kotła nie pojawia się cofka, osłabienie ciągu albo wyraźne podciśnienie w pomieszczeniu.
W kotłowniach, które widuję po latach eksploatacji, najczęściej problemem nie jest brak kanału, tylko źle ustawiony przepływ. Czasem ktoś „pomaga” sobie mocniejszym wentylatorem z sąsiedniego pomieszczenia i nie zauważa, że podcina tym warunki spalania. To płynnie prowadzi do pytania, kiedy mechaniczny system ma sens, a kiedy lepiej go nie ruszać.
Kiedy mechaniczna wentylacja pomaga, a kiedy szkodzi
Mechanika wentylacji daje większą kontrolę, ale w kotłowni nie jest rozwiązaniem uniwersalnym. W pomieszczeniu z paleniskiem na paliwo stałe, płynne albo z urządzeniem gazowym pobierającym powietrze do spalania z pomieszczenia i odprowadzającym spaliny grawitacyjnie, mechaniczna wentylacja wyciągowa jest zabroniona. Wyjątkiem są układy nawiewno-wywiewne zrównoważone lub nadciśnieniowe, czyli takie, w których nawiew i wywiew są dobrane świadomie i nie rozbijają pracy urządzenia.
| Rodzaj układu | Gdzie ma sens | Największe ryzyko |
|---|---|---|
| Grawitacyjny | Najlepszy wybór dla większości klasycznych kotłowni na paliwo stałe oraz prostych pomieszczeń technicznych. | Zależy od temperatury, wiatru i różnicy ciśnień, więc latem bywa słabszy. |
| Mechaniczny wyciągowy | Sprawdza się w pomieszczeniach bez palenisk pobierających powietrze z wnętrza, na przykład w części pomocniczej technicznej. | Łatwo wywołuje podciśnienie i może zaburzyć ciąg kominowy. |
| Nawiewno-wywiewny zrównoważony | Może być dobrym rozwiązaniem, jeśli projekt przewiduje pełną kontrolę bilansu powietrza i zgodność z typem urządzenia. | Wymaga dokładnego projektu i poprawnej automatyki, inaczej staje się źródłem problemów. |
| Nadciśnieniowy | Przydaje się tam, gdzie trzeba chronić pomieszczenie przed napływem zanieczyszczeń z zewnątrz lub z sąsiednich stref. | Nie można go stosować „na oko”, bo za duże nadciśnienie potrafi przestawić pracę spalania. |
Najkrócej mówiąc: tam, gdzie kocioł pobiera powietrze z pomieszczenia, wyciąg mechaniczny zwykle jest złym pomysłem. Tam, gdzie urządzenie ma zamkniętą komorę spalania i własny układ powietrzno-spalinowy, można myśleć o większej kontroli wentylacji. To nie jest różnica kosmetyczna, tylko projektowa. Z niej wynikają też najczęstsze błędy, o których warto powiedzieć wprost.
Najczęstsze błędy, które psują ciąg i bezpieczeństwo
W kotłowniach powtarza się kilka błędów, które wyglądają niewinnie, a w praktyce są źródłem większości kłopotów. Część z nich pojawia się od razu po remoncie, część dopiero po kilku sezonach grzewczych.
- Zbyt mocny wentylator wyciągowy w sąsiednim pomieszczeniu lub na wspólnym przewodzie. Potrafi wytworzyć podciśnienie i osłabić ciąg kominowy.
- Zamknięty lub przysłonięty nawiew. Nawet dobrze policzony układ nie zadziała, jeśli kratka zostanie zakryta albo ograniczona przez meble, sprzęt czy zabrudzenia.
- Łączenie przewodów z różnych stref. Kotłownia nie powinna korzystać z kanałów „przy okazji”, razem z łazienką, garażem albo pomieszczeniem gospodarczym.
- Brak drogi powrotu powietrza. Jeśli drzwi są bardzo szczelne, a w ścianach nie ma prześwitu transferowego, nawiew nie ma jak zadziałać w praktyce.
- Składowanie materiałów palnych w pobliżu kotła. Farby, rozpuszczalniki, kartony i tekstylia nie powinny zajmować przestrzeni roboczej kotłowni.
- Ignorowanie czyszczenia i przeglądów. Kanał wentylacyjny i przewód kominowy nie „utrzymują się same”; kurz, sadza i osady po prostu pogarszają warunki pracy.
Gdybym miał wskazać jeden błąd, który najczęściej bywa niedoceniany, byłoby to właśnie podciśnienie. Na papierze wszystko wygląda poprawnie, a po uruchomieniu okazuje się, że wentylator z sąsiedniego pomieszczenia albo nieszczelny układ drzwi zmienia warunki pracy kotła bardziej niż wynikałoby to z projektu. Dlatego po montażu trzeba jeszcze przejść do kontroli eksploatacyjnej.
Co sprawdzam po uruchomieniu kotłowni
Sam odbiór instalacji to dopiero połowa roboty. Druga połowa zaczyna się wtedy, gdy kocioł pracuje już normalnie i można ocenić, czy cały układ rzeczywiście zachowuje się tak, jak zakładał projekt. Ja sprawdzam wtedy kilka rzeczy niemal automatycznie.
- czy kratki i kanały nie są zasłonięte albo zwężone po montażu wyposażenia,
- czy przy otwieraniu drzwi nie czuć wyraźnego uderzenia powietrza w złą stronę,
- czy w kotłowni nie pojawia się dym, zapach spalin lub nadmierne nagrzewanie strefy przy suficie,
- czy komin i kanał spalinowy mają zapewniony przegląd co najmniej raz w roku,
- czy urządzenia gazowe i przewody kominowe są kontrolowane w tym samym cyklu,
- czy w pomieszczeniu działa czujnik tlenku węgla i nie jest ustawiony tuż przy kratce wentylacyjnej.
W kotłowni czujnik CO montuję najczęściej na ścianie, mniej więcej 1,5-1,9 m nad podłogą i w odległości około 1-3 m od źródła spalania, ale nie bezpośrednio przy kratce. Taki montaż daje szansę na szybkie wykrycie problemu, zanim zrobi się naprawdę niebezpiecznie. To jeden z tych elementów, które kosztują mało, a realnie podnoszą poziom bezpieczeństwa. Zostaje już tylko pytanie, co powinno się znaleźć na ostatniej prostej przed oddaniem kotłowni do użytku.
Na co patrzę przy odbiorze gotowej kotłowni
Jeśli miałbym zamknąć temat w krótkiej liście kontrolnej, zacząłbym od trzech rzeczy: czy nawiew jest stały i niezamykany, czy wywiew nie walczy z pracą kotła, oraz czy cały układ odpowiada typowi paliwa. Dopiero potem patrzę na wygodę serwisową, dostęp do przewodów i możliwość bezpiecznego czyszczenia. W dobrze przygotowanej kotłowni te elementy nie są dodatkiem, tylko częścią projektu.
Najbardziej praktyczna rada jest prosta: nie szukaj „sprytnego” rozwiązania, jeśli standardowy układ grawitacyjny spełnia wymagania i daje stabilną pracę. W kotłowniach najwięcej zyskuje się nie na komplikacji, tylko na poprawnym doborze przekrojów, drożności kanałów i sensownym rozdzieleniu nawiewu od wywiewu. Jeśli to działa, kotłownia po prostu działa razem z nim.
