Montaż lampy wcale nie kończy się na dopasowaniu kolorów przewodów. W praktyce liczy się to, czy instalacja w suficie i przewody w oprawie mają tę samą funkcję, czy też jedna z żył jest przeznaczona do osobnego obwodu. Układ 4 kable z sufitu 3 w lampie najczęściej oznacza instalację przygotowaną pod dwa obwody fazowe, neutralny i ochronny, a sama oprawa pracuje w prostszym, jednosekcyjnym układzie. Poniżej rozkładam to na konkretne scenariusze: jak rozpoznać przewody, co połączyć, kiedy jeden kabel zostawić wolny i gdzie łatwo o błąd.
Najważniejsze zasady, zanim zaczniesz łączyć przewody
- Najpierw odłącz zasilanie i sprawdź brak napięcia testerem dwubiegunowym, a nie samą „próbówką”.
- Przy układzie 4 przewodów z sufitu i 3 w lampie zwykle łączysz L z L, N z N i PE z PE, a jeden przewód fazowy zostaje w osobnej złączce.
- Nie łącz wolnego przewodu „na wszelki wypadek” z neutralnym ani ochronnym.
- Nie opieraj się wyłącznie na kolorach, bo w starszych instalacjach mogą być mylące.
- Jeśli oprawa ma metalową obudowę albo nie masz pewności co do klasy ochronności, sprawa wymaga większej ostrożności.
Co oznaczają cztery przewody w suficie i trzy w lampie

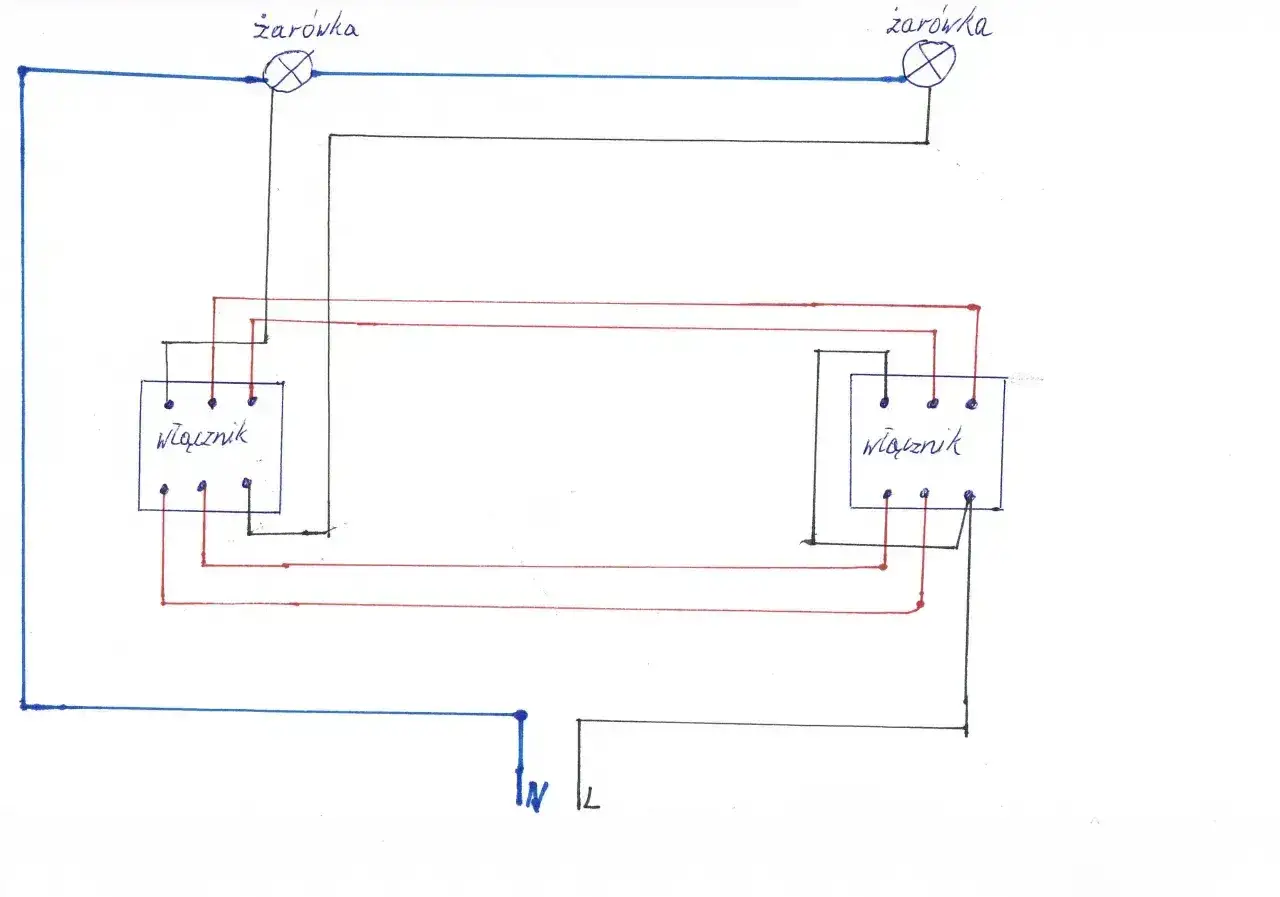

W typowej instalacji oświetleniowej w suficie spotyka się trzy podstawowe funkcje przewodów: fazę, neutralny i ochronny. Gdy pojawiają się cztery żyły, najczęściej jedna z nich jest dodatkową fazą przełączaną osobnym klawiszem. To rozwiązanie stosuje się wtedy, gdy instalacja była przygotowana pod podział lampy na dwie strefy albo pod żyrandol z kilkoma sekcjami.
W lampie z trzema przewodami najczęściej masz prosty układ: faza, neutralny i przewód ochronny. Taki zestaw nie potrzebuje dwóch osobnych faz, więc jeden przewód z sufitu zostaje niewykorzystany. To właśnie ten moment budzi najwięcej wątpliwości, ale zasada jest prosta: nie wymyślasz dodatkowego połączenia, tylko izolujesz przewód, którego oprawa nie potrzebuje.
Ja zwykle zaczynam od ustalenia, czy ta dodatkowa żyła w suficie jest rzeczywiście drugą fazą, a nie wynikiem starej, przerabianej instalacji. Kiedy to już wiadomo, można przejść do samego podłączenia i zrobić to bez zgadywania.

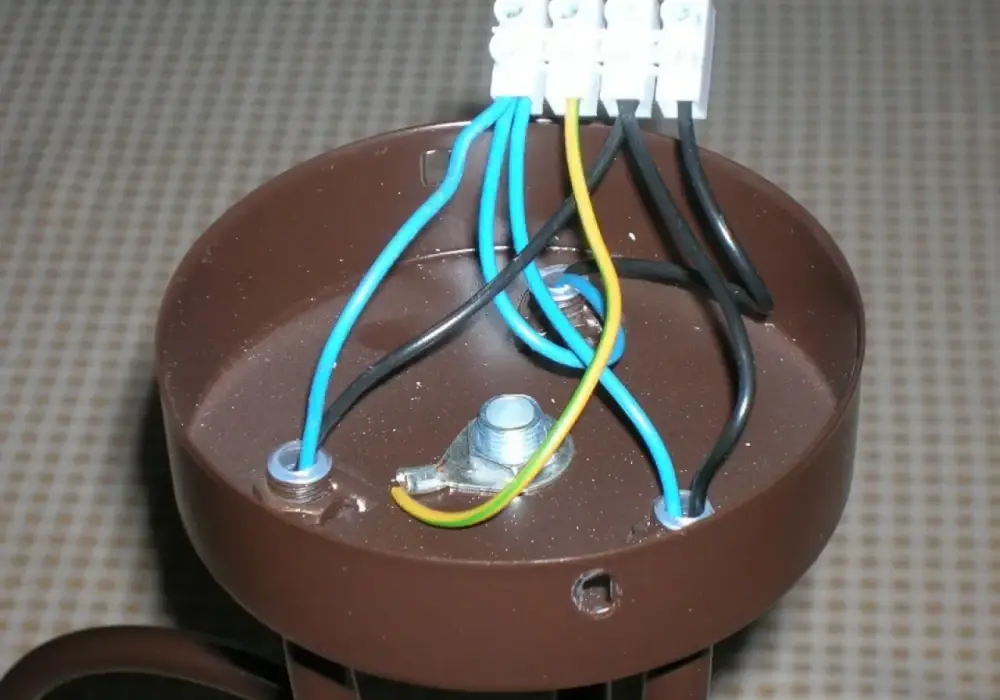

Jak podłączyć lampę krok po kroku
W tej części najważniejsza jest kolejność. Nie zaczynam od przykręcania oprawy, tylko od bezpieczeństwa i identyfikacji przewodów. Dopiero potem łączę żyły w złączkach, robię próbę i finalnie montuję lampę na suficie.
- Wyłącz zasilanie obwodu oświetleniowego i upewnij się, że w przewodach nie ma napięcia.
- Odsłoń tylko tyle żyły, ile wymaga złączka lub kostka, zwykle około 8-10 mm.
- Połącz przewód fazowy z sufitu z zaciskiem L w lampie.
- Połącz przewód neutralny z zaciskiem N.
- Połącz przewód ochronny z PE albo z zaciskiem ochronnym oprawy.
- Drugi przewód fazowy z sufitu wsuń do osobnej, dobrze zamkniętej złączki i zostaw bez obciążenia.
- Przed zamknięciem maskownicy sprawdź, czy żadna żyła nie wystaje i czy przewody nie są naprężone.
Jeżeli oprawa ma tylko jeden obwód światła, nie próbuję „na siłę” wykorzystywać drugiego przewodu fazowego. W takim układzie ma on po prostu pozostać bezpiecznie odizolowany. To drobiazg, ale właśnie od tego zależy, czy lampa będzie działała poprawnie i czy instalacja nie zacznie sprawiać problemów po pierwszym włączeniu.
Jak postąpić przy innych liczbach przewodów
Fraza o różnej liczbie kabli jest praktycznie zawsze zaproszeniem do porównania kilku wariantów. To dobre podejście, bo w jednym mieszkaniu możesz mieć nową lampę, a w innym starszą instalację, która wygląda podobnie, ale wymaga zupełnie innego traktowania.
| Sytuacja | Co to zwykle oznacza | Co robię w praktyce |
|---|---|---|
| 4 przewody w suficie, 3 w lampie | Dwie fazy, neutralny i ochronny; lampa ma prostszy układ | Łączę L, N i PE, a dodatkową fazę zostawiam w osobnej złączce |
| 3 przewody w suficie, 4 w lampie | Instalacja nie daje dwóch niezależnych obwodów | Jeśli lampa ma dwa przewody fazowe, zwykle spina się je razem, a resztę łączy zgodnie z oznaczeniami |
| 3 przewody w suficie, 3 w lampie | Najprostszy wariant | Łączę przewody jeden do jednego według funkcji |
| 2 przewody w suficie, 3 w lampie | Możliwa stara instalacja lub brak przewodu ochronnego | Nie zgaduję; sprawdzam klasę oprawy i stan instalacji, a przy wątpliwościach wzywam elektryka |
Najbardziej mylący jest ostatni przypadek, bo dwa przewody w suficie nie zawsze oznaczają coś „prostego”. W starszych mieszkaniach może to być układ TN-C albo instalacja przerabiana po latach, więc tutaj szczególnie łatwo o błędny wniosek. Po takim porównaniu najlepiej od razu wrócić do rozpoznania funkcji przewodów, bo właśnie tam leży sedno problemu.
Jak odróżnić L, N i PE bez zgadywania
Jak pokazuje ZPE, w typowym układzie przewód niebieski odpowiada za neutralny N, żółto-zielony za ochronny PE, a brązowy lub czarny za fazę L. To bardzo pomocne, ale ja i tak nie ufam kolorom w stu procentach, bo w starych lub przerabianych instalacjach potrafią wprowadzić w błąd.
| Kolor lub oznaczenie | Znaczenie | Na co zwracam uwagę |
|---|---|---|
| Niebieski | Neutralny N | Nie powinien służyć jako faza |
| Żółto-zielony | Ochronny PE | Nie zasila lampy, tylko chroni obudowę i użytkownika |
| Brązowy / czarny | Faza L | Może być jedna albo dwie fazy, zależnie od instalacji |
| L, N, PE na zaciskach lampy | Oznaczenia funkcji oprawy | To ważniejsze niż sama barwa izolacji |
W praktyce patrzę więc nie tylko na kolor, ale też na oznaczenia w kostce, listwie zaciskowej i instrukcji oprawy. Jeśli lampa ma metalową obudowę, przewód ochronny ma realne znaczenie, bo odpowiada za bezpieczeństwo przy ewentualnej awarii izolacji. To właśnie dlatego nie warto traktować PE jak „zbędnego kabla” do schowania w suficie.
Najczęstsze błędy, które robią największą różnicę
Przy montażu lampy najwięcej problemów nie bierze się z braku wiedzy teoretycznej, tylko z pośpiechu. Widziałem już instalacje, w których wszystko „na oko” było dobrze, a później pojawiał się brak światła, wybijanie zabezpieczenia albo iskrzenie w puszce.
- Łączenie wolnego przewodu z neutralnym albo ochronnym tylko po to, żeby „coś się zgadzało”.
- Opieranie się wyłącznie na kolorach w starej instalacji bez sprawdzenia funkcji żył.
- Zostawienie niezaizolowanego końca przewodu w puszce lub pod maskownicą.
- Skręcanie żył i owinięcie ich samą taśmą zamiast użycia porządnej złączki.
- Podłączenie metalowej oprawy bez przewodu ochronnego, mimo że oprawa go wymaga.
- Ignorowanie oznaczeń klasy ochronności lampy, zwłaszcza gdy wygląda „zwyczajnie”, ale ma inne wymagania niż stara oprawa.
Ja mam jedną prostą zasadę: jeśli połączenie wygląda na wymuszone, to najpewniej jest wymuszone naprawdę. A tam, gdzie instalacja zaczyna się „układać tylko pod ręką”, zwykle pojawia się też pierwszy problem techniczny.
Kiedy naprawdę warto wezwać elektryka
Nie każda wymiana lampy wymaga fachowca, ale są sytuacje, w których samodzielny montaż przestaje być rozsądną oszczędnością. Dotyczy to zwłaszcza starych mieszkań, przewodów bez pewnych oznaczeń i opraw, które wymagają dokładnego dopasowania do klasy ochronności.
- Gdy w suficie są tylko dwa przewody i nie masz pewności, czy instalacja ma prawidłowy przewód ochronny.
- Gdy przewody są aluminiowe, kruche albo wyraźnie nadwyrężone.
- Gdy po podłączeniu bezpiecznik od razu wybija albo lampa działa niestabilnie.
- Gdy oprawa ma metalową konstrukcję, a nie widzisz sensownego zacisku PE.
- Gdy lampa ma kilka obwodów, sterownik, zasilacz LED albo nietypowe oznaczenia producenta.
W takich sytuacjach lepiej stracić chwilę na ocenę instalacji niż potem szukać zwarcia w suficie. Z mojego punktu widzenia to jedna z tych prac, przy których fachowa weryfikacja bywa po prostu tańsza niż poprawki po błędzie. Gdy już wiesz, że montaż ma sens, zostaje ostatni krok: szybka kontrola przed zamknięciem oprawy.
Co sprawdzić przed zamknięciem maskownicy
Na koniec zawsze robię jeszcze jeden, krótki przegląd. To tylko minuta, ale właśnie wtedy wychodzą rzeczy, które później potrafią uprzykrzyć życie: luźny przewód, zbyt mocno ściągnięta złączka albo żyła, która ledwo siedzi w zacisku.
- Czy wszystkie przewody są dobrze dokręcone lub wsunięte do złączek.
- Czy żaden goły fragment miedzi nie wystaje poza zacisk.
- Czy wolny przewód fazowy jest zamknięty w osobnej, izolowanej złączce.
- Czy oprawa nie ciągnie przewodów po skręceniu maskownicy.
- Czy po próbie działania lampa zapala się tak, jak powinna.
Jeśli wszystkie te punkty się zgadzają, montaż jest zrobiony dobrze i bez zgadywania. W przypadku oświetlenia to właśnie taka kontrola decyduje o tym, czy lampa będzie działała pewnie przez lata, czy zacznie sprawiać kłopoty już po pierwszym sezonie użytkowania.
