Instalacja trójfazowa przydaje się tam, gdzie zwykłe zasilanie przestaje wystarczać: w kuchni z indukcją, przy pompie ciepła, ładowarce do auta albo w domowym warsztacie. W tym tekście pokazuję, jak działa taki układ, kiedy ma sens, z czego się składa, ile zwykle kosztuje i jakie błędy najczęściej wychodzą dopiero po montażu. Jeśli planujesz budowę, remont albo modernizację, to właśnie te decyzje robią największą różnicę.
Najważniejsze fakty o zasilaniu trójfazowym
- W polskich domach standardem jest układ 230/400 V, 50 Hz, czyli trzy fazy dla większych obciążeń i 230 V dla większości urządzeń domowych.
- Największa korzyść to nie tylko większa moc, ale też lepsze rozłożenie obciążenia na kilka torów zasilania.
- Trzy fazy szczególnie przydają się przy indukcji, pompie ciepła, warsztacie, klimatyzacji i ładowaniu samochodu elektrycznego.
- Przyłączenie i modernizacja zależą od mocy przyłączeniowej, rodzaju przyłącza i stanu istniejącej rozdzielnicy.
- Źle rozłożone obciążenia potrafią wywołać wybijanie zabezpieczeń nawet wtedy, gdy sama sieć jest poprawnie wykonana.
- Najwięcej kosztują nie same „trzy fazy”, tylko dodatkowe obwody, rozdzielnica, pomiary i ewentualna przebudowa przyłącza.
Jak działa zasilanie trójfazowe i skąd bierze się jego przewaga
W praktyce chodzi o trzy przewody fazowe, oznaczane jako L1, L2 i L3, które pracują z przesunięciem czasowym. Dzięki temu energia nie płynie jednym torem, tylko rozkłada się na kilka faz, a to od razu poprawia komfort przy większym poborze mocy. Między fazą a przewodem neutralnym nadal masz zwykle 230 V, natomiast między dwiema fazami pojawia się 400 V.
Z mojego doświadczenia najważniejsze jest to, że układ trójfazowy nie służy wyłącznie do „mocniejszych gniazd”. W domu działa on przede wszystkim jako sposób na stabilniejsze zasilanie wielu odbiorników naraz. Gdy kuchnia, ogrzewanie i garaż pracują jednocześnie, instalacja rozłożona na trzy fazy mniej się grzeje i łatwiej utrzymuje równowagę obciążeń.
| Element | Rola w instalacji |
|---|---|
| L1, L2, L3 | Trzy fazy dostarczające energię do różnych obwodów i odbiorników |
| N | Przewód neutralny, potrzebny przy większości odbiorników 230 V |
| PE | Przewód ochronny, który odprowadza uszkodzenie do ziemi i wspiera ochronę przeciwporażeniową |
| RCD | Wyłącznik różnicowoprądowy, który reaguje na prąd upływu |
| MCB | Wyłącznik nadprądowy, który chroni obwód przed przeciążeniem i zwarciem |
Warto też pamiętać o pojęciu asymetrii obciążenia, czyli nierównego poboru prądu między fazami. Jeżeli jedna faza zasila kuchnię i warsztat, a dwie pozostałe są niemal puste, instalacja wciąż działa, ale już nie tak dobrze, jak powinna. To właśnie dlatego rozdział obciążeń ma większe znaczenie, niż wielu inwestorów zakłada na początku. Kiedy rozumiesz ten mechanizm, łatwiej ocenić, czy takie rozwiązanie naprawdę ma sens w twoim domu.
Kiedy taki układ naprawdę się opłaca
Ja patrzę na tę decyzję przez pryzmat jednoczesnego poboru mocy, a nie samej liczby urządzeń w domu. Można mieć dużo sprzętów, a mimo to zostać przy prostszym rozwiązaniu, jeśli nie pracują one naraz. Z drugiej strony jedna płyta indukcyjna, bojler, pompa ciepła i ładowarka EV potrafią szybko „zjeść” rezerwę, której na jednej fazie zwyczajnie już nie ma.
| Sytuacja | Czy trzy fazy mają sens | Dlaczego |
|---|---|---|
| Mieszkanie z podstawowymi sprzętami | Często nie | Jednoczesny pobór zwykle jest umiarkowany, a instalacja jednofazowa bywa wystarczająca |
| Dom z płytą indukcyjną i piekarnikiem | Tak | Łatwiej rozłożyć kuchnię na kilka obwodów i uniknąć przeciążeń |
| Dom z pompą ciepła i klimatyzacją | Zwykle tak | Duże odbiorniki pracują długo i stabilnie, więc rozkład mocy ma znaczenie |
| Warsztat, kompresor, spawarka, piła | Zdecydowanie tak | Sprzęty warsztatowe często wymagają zasilania 3F albo wysokiego prądu rozruchowego |
| Ładowarka samochodu elektrycznego | Najczęściej tak | Ładowanie jest długotrwałe, więc trzy fazy poprawiają wygodę i bilans mocy |
Jeśli w domu pojawia się kilka dużych odbiorników naraz, jedna faza robi się po prostu ciasna. W praktyce to właśnie wtedy trzy fazy przestają być „opcją premium”, a stają się rozsądnym sposobem na bezpieczeństwo i przewidywalność pracy instalacji. Kiedy już wiadomo, że układ ma sens, warto zobaczyć, jak wygląda jego budowa w praktyce.

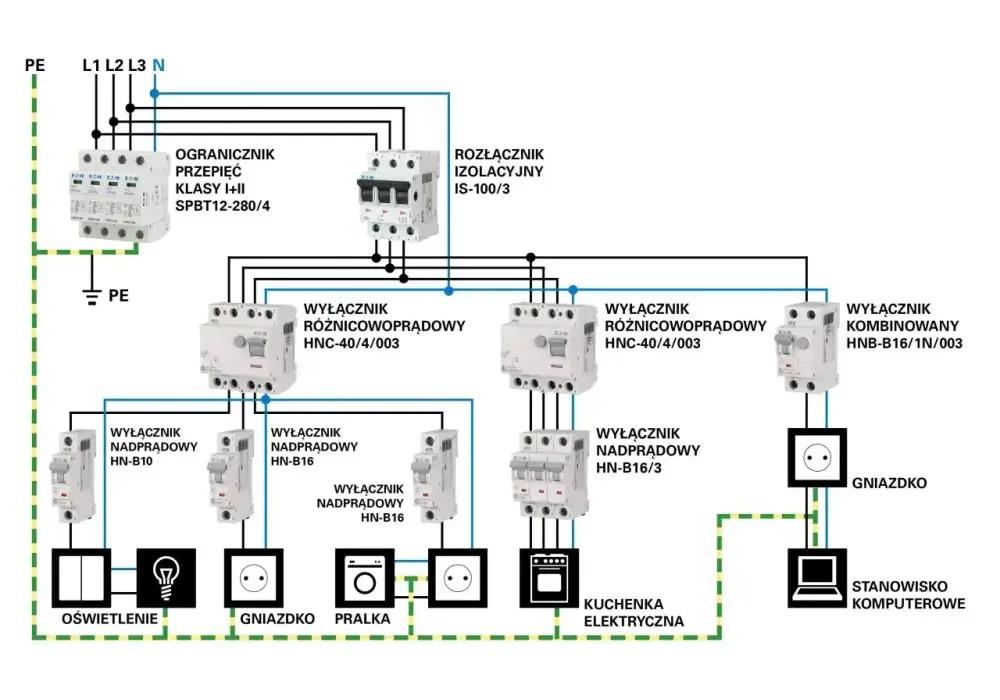

Jak wygląda układ przewodów i zabezpieczeń w praktyce
Nowoczesna instalacja rozdziela obciążenia na osobne obwody: oświetlenie, gniazda ogólne, kuchnię, łazienkę, garaż, kotłownię i zasilanie większych urządzeń. W dobrze zaprojektowanej rozdzielnicy każda z tych grup ma przypisaną fazę lub zestaw faz tak, żeby obciążenie było możliwie równe.
Przeczytaj również: Jakie zbrojenie na fundamenty wybrać, aby uniknąć problemów budowlanych?
Najważniejsze elementy, które trzeba rozumieć
| Element | Co robi w praktyce |
|---|---|
| Rozdzielnica | Rozprowadza energię na poszczególne obwody i mieści zabezpieczenia |
| Wyłącznik nadprądowy | Odłącza obwód, gdy pojawi się przeciążenie albo zwarcie |
| Wyłącznik różnicowoprądowy | Chroni przed skutkami porażenia przy prądzie upływu |
| Ogranicznik przepięć | Zmniejsza ryzyko uszkodzeń po przepięciach z sieci lub wyładowań atmosferycznych |
| Gniazdo siłowe 3P+N+PE | Umożliwia podłączenie odbiornika wymagającego trzech faz, przewodu neutralnego i ochronnego |
W praktyce nie każdy duży sprzęt musi korzystać ze wszystkich faz. Część płyt indukcyjnych da się podłączyć na kilka sposobów, podobnie jak niektóre urządzenia grzewcze czy ładowarki. Dlatego zawsze sprawdzam dokumentację producenta, zamiast zgadywać, co „powinno” działać. To najprostszy sposób, żeby uniknąć późniejszego przerabiania świeżo wykonanej instalacji.
W dobrze zrobionym domu ważne jest też to, by nie wrzucać zbyt wielu ciężkich odbiorników na jeden obwód. Nawet jeśli przewody wytrzymają, komfort użytkowania spada, a zabezpieczenia zaczynają reagować zbyt często. Na tym etapie łatwo już ocenić, co trzeba dołożyć, a co tylko uporządkować.
Jak przebiega dołożenie trzech faz do domu
Jeżeli masz już zasilanie trójfazowe, ale chcesz dodać tylko nowy obwód, gniazdo siłowe albo lepiej rozdzielić kuchnię, zwykle pracuje sam elektryk. Jeśli jednak trzeba zmienić moc przyłączeniową albo sam sposób zasilania, wchodzi do gry także operator sieci. To ważne rozróżnienie, bo wiele osób myli modernizację wnętrza z przebudową przyłącza.
- Sprawdzenie potrzeb mocy - najpierw ustalam, co będzie działało jednocześnie: kuchnia, ogrzewanie, garaż, ładowarka, klimatyzacja.
- Weryfikacja istniejącego przyłącza - trzeba wiedzieć, czy dom ma już trzy fazy i jaka jest moc przyłączeniowa.
- Wniosek do operatora - konieczny, gdy zmieniasz moc, rodzaj zasilania albo budujesz nowy obiekt.
- Modernizacja rozdzielnicy - elektryk dobiera zabezpieczenia, przekroje przewodów i układ obwodów.
- Montaż i pomiary - po zakończeniu prac trzeba sprawdzić ciągłość, izolację, skuteczność ochrony i poprawność działania zabezpieczeń.
Na etapie przyłączenia trzeba liczyć się z czasem. TAURON Dystrybucja podaje, że przyłączenie domu jednorodzinnego trwa zwykle od kilku do kilkunastu miesięcy, a wysokość opłat zależy od mocy, grupy przyłączeniowej i długości przyłącza. To dobry przykład, że sama technika jest tylko połową tematu - druga połowa to formalności i logistyka.
Jeśli budujesz dom od zera, plan trzech faz opłaca się przygotować już na etapie projektu. Późniejsze dorabianie nowych torów zasilania bywa możliwe, ale zwykle jest droższe, bardziej inwazyjne i zajmuje więcej czasu. Następny krok to budżet i formalności, bo właśnie tam najłatwiej popełnić kosztowny błąd.
Koszty i formalności, które naprawdę mają znaczenie
W kosztach najłatwiej pomylić opłatę za przyłączenie z ceną samej pracy elektryka. To dwa różne światy. Według TAURON Dystrybucja opłata za przyłączenie na niskim napięciu zależy od grupy i mocy - dla grupy V wynosi 10,30 zł netto za 1 kW, a po przekroczeniu 200 metrów dochodzi dodatkowa opłata za każdy metr przyłącza. Z kolei sama modernizacja wnętrza domu może mieć zupełnie inny, dużo bardziej zmienny koszt.
Według Oferteo samo gniazdo siłowe 3-fazowe to zwykle 150-280 zł, a podłączenie płyty indukcyjnej do istniejącego gniazda 3F kosztuje najczęściej 150-300 zł. W praktyce większa rozbudowa instalacji w domu jednorodzinnym potrafi zamknąć się w kilku tysiącach złotych, ale przy nowej rozdzielnicy, długich trasach kablowych i dodatkowych obwodach budżet rośnie bardzo szybko.
| Pozycja | Orientacyjny koszt | Kiedy się pojawia |
|---|---|---|
| Opłata przyłączeniowa | Zależna od mocy i długości przyłącza | Przy nowym przyłączu lub zmianie parametrów zasilania |
| Gniazdo siłowe 3-fazowe | 150-280 zł | Gdy trzeba zasilić urządzenie warsztatowe lub kuchenne |
| Podłączenie płyty indukcyjnej do istniejącego gniazda 3F | 150-300 zł | Przy montażu urządzenia w kuchni |
| Modernizacja rozdzielnicy | Od kilkuset do kilku tysięcy złotych | Gdy trzeba wymienić zabezpieczenia i uporządkować obwody |
| Pełna rozbudowa instalacji w domu | Od kilku do kilkunastu tysięcy złotych | Przy większym remoncie albo dostosowaniu domu do nowych odbiorników |
Formalnie najczęściej zaczyna się od wniosku o warunki przyłączenia dla obiektu lub od wniosku o zwiększenie mocy przyłączeniowej. Jeśli masz już odpowiednie przyłącze, a chodzi tylko o obwody wewnętrzne, sprawa zwykle jest prostsza. Gdy instalacja ma być odbierana po większej modernizacji, nie pomijaj pomiarów końcowych - to nie jest papier dla papieru, tylko realny dowód, że układ działa bezpiecznie. A jeśli chcesz uniknąć problemów po montażu, warto jeszcze znać najczęstsze potknięcia wykonawcze.
Najczęstsze błędy, które później wychodzą najdrożej
- Skupienie całego ciężaru na jednej fazie - efekt jest prosty: zabezpieczenie wybija, mimo że pozostałe fazy mają jeszcze zapas.
- Zbyt mały przekrój przewodów - oszczędność na kablu szybko wraca w postaci grzania się instalacji i spadków napięcia.
- Brak rezerwy miejsca w rozdzielnicy - przy pierwszej rozbudowie okazuje się, że nie ma już gdzie dołożyć ochrony i nowych obwodów.
- Pomijanie dokumentacji urządzeń - płyta, pompa ciepła czy ładowarka EV mogą mieć konkretne wymagania podłączeniowe, których nie wolno zgadywać.
- Brak pomiarów po zakończeniu prac - bez nich nie wiadomo, czy ochrona przeciwporażeniowa i zabezpieczenia działają tak, jak powinny.
- Mylenie modernizacji wewnętrznej z przyłączem - nie każda rozbudowa wymaga operatora, ale część formalności po prostu nie da się pominąć.
Najgroźniejszy błąd widzę zwykle tam, gdzie inwestor zakłada, że „trzy fazy załatwią wszystko”. Nie załatwią, jeśli źle rozłożysz obciążenie albo oszczędzisz na zabezpieczeniach. Sama liczba faz nie naprawi źle zaprojektowanej rozdzielnicy, bo w elektroinstalacjach szczegóły naprawdę mają znaczenie. Gdy te rzeczy masz pod kontrolą, decyzja staje się dużo prostsza.
Co sprawdzić przed modernizacją, żeby nie przepłacić
Przed przeróbką instalacji sprawdzam zawsze cztery rzeczy: jakie urządzenia będą pracowały równocześnie, jaka jest obecna moc przyłączeniowa, ile miejsca zostało w rozdzielnicy i czy trasy kablowe pozwalają na sensowną rozbudowę. To brzmi banalnie, ale właśnie na tym etapie oszczędza się najwięcej pieniędzy i nerwów.
- Jeśli planujesz kuchnię z indukcją, zostaw osobny obwód i sprawdź wymagania producenta.
- Jeśli myślisz o pompie ciepła, zaplanuj z zapasem miejsce w rozdzielnicy i odpowiednie zabezpieczenia.
- Jeśli w przyszłości ma dojść ładowarka EV, nie projektuj instalacji „na styk”.
- Jeśli dom jest starszy, najpierw oceń stan przewodów, a dopiero potem dokładaj nowe odbiory.
W praktyce najlepszy efekt daje spokojne zaplanowanie mocy, zabezpieczeń i rozdziału obciążeń jeszcze przed wykonaniem prac. Gdy traktuje się ten układ jako część całego domu, a nie tylko „mocniejsze gniazdko”, zasilanie jest przewidywalne, bezpieczne i gotowe na kolejne urządzenia. To właśnie wtedy trzy fazy zaczynają naprawdę pracować na komfort użytkownika, zamiast być tylko technicznym dodatkiem do projektu.
