Najbezpieczniej myśleć o naczyniu przeponowym nie jak o „dodatkowym zbiorniku”, ale jak o elemencie, który ustala stabilny punkt ciśnienia w całym układzie. W tym artykule pokazuję, gdzie zamontować naczynie przeponowe w instalacji c.o., dlaczego zwykle wygrywa powrót do kotła i które warunki montażu mają większe znaczenie niż sama odległość od urządzenia. Dorzucam też praktyczne wskazówki dla kotłowni, w których liczy się nie teoria, tylko bezproblemowy serwis.
Najważniejsze zasady montażu w kilku punktach
- W zamkniętej instalacji c.o. naczynie przeponowe najczęściej wpina się na powrocie do kotła, a nie na gorącym zasilaniu.
- Najlepszy punkt to zwykle strona ssawna pompy obiegowej, czyli miejsce, w którym pompa nie rozbija ciśnienia w całym układzie.
- Montaż powinien dawać łatwy dostęp serwisowy, możliwość odcięcia i opróżnienia oraz ochronę przed mrozem.
- W c.w.u. naczynie trafia na zimną wodę przed zasobnikiem, a w układach solarnych i wysokotemperaturowych trzeba pilnować dopuszczalnej temperatury pracy.
- Źle dobrane miejsce potrafi zepsuć nawet poprawnie dobrane naczynie, bo skutkiem bywają skoki ciśnienia, głośna praca i otwieranie zaworu bezpieczeństwa.

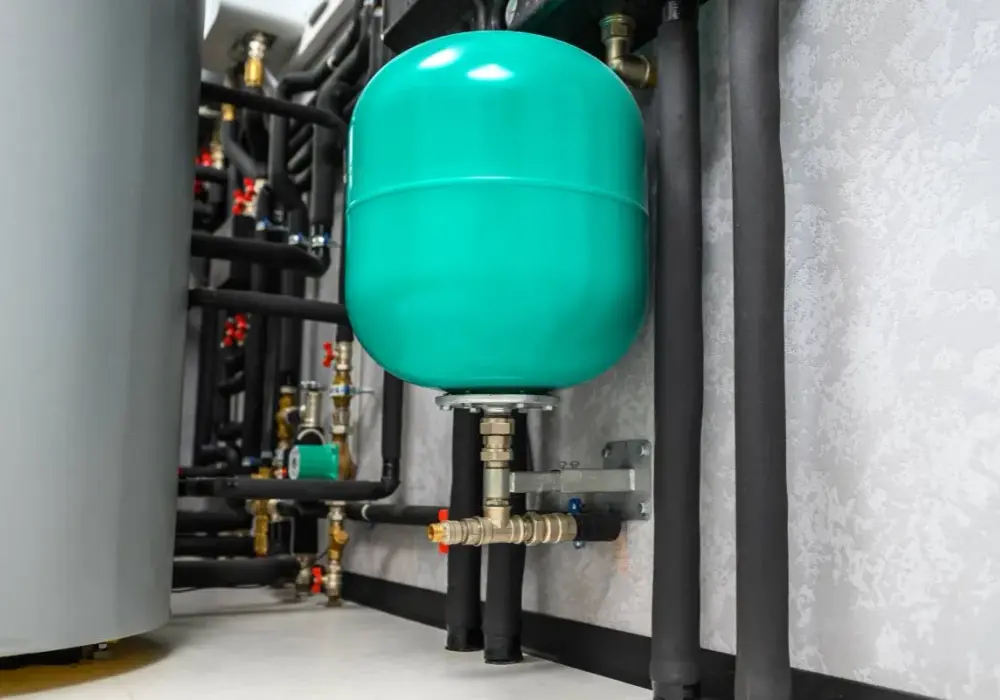

Gdzie najlepiej zamontować naczynie przeponowe

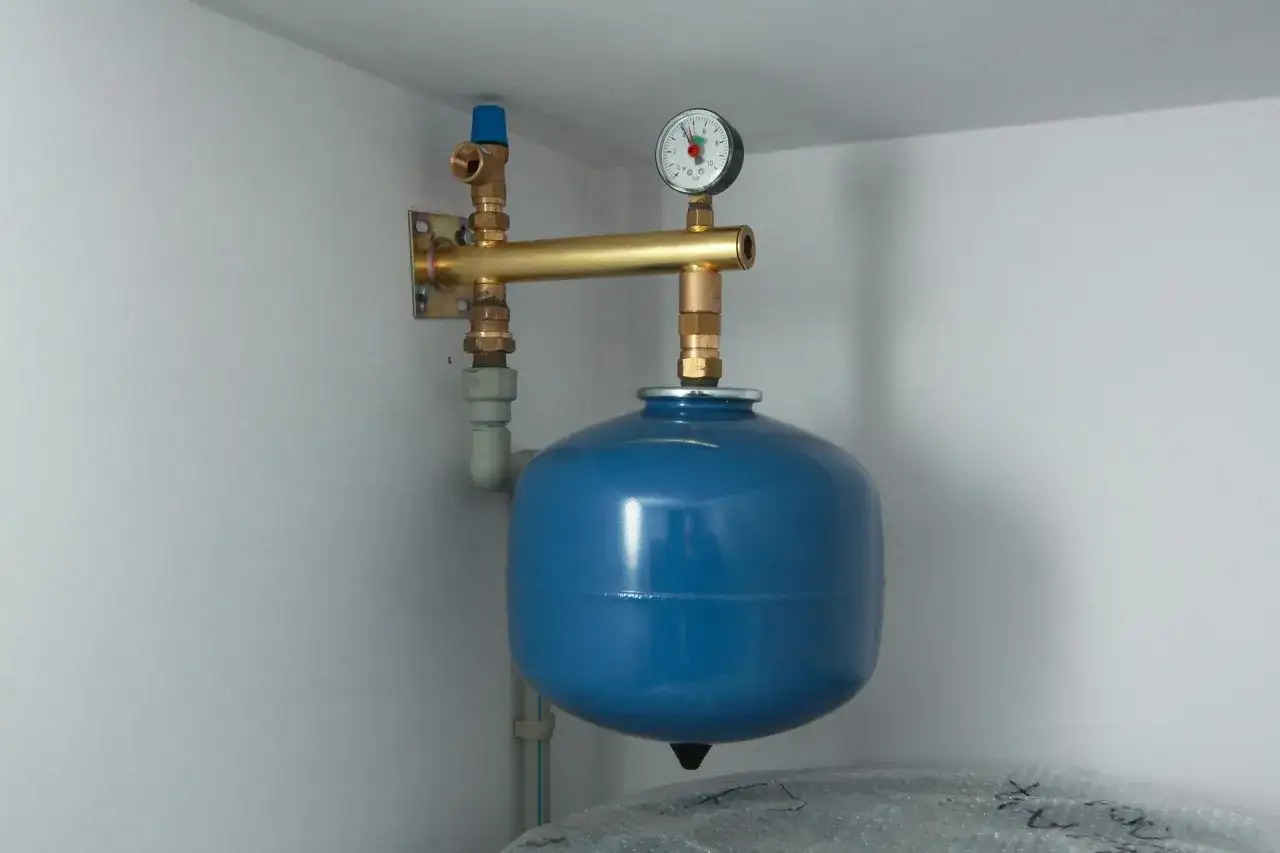

W zamkniętej instalacji c.o. najczęściej montuję naczynie przeponowe na powrocie do kotła, po stronie ssawnej pompy obiegowej, czyli tam, gdzie ciśnienie układu jest najspokojniejsze. W praktyce oznacza to, że zbiornik powinien widzieć wodę możliwie najchłodniejszą i być wpięty w punkt, który nie będzie rozjeżdżał ciśnień po starcie pompy.
To podejście działa najlepiej w domowych układach grzewczych, kotłowniach z pompą obiegową i instalacjach, w których źródło ciepła pracuje w obiegu zamkniętym. Jeśli producent kotła albo schemat hydrauliczny przewiduje inny punkt włączenia, trzymam się dokumentacji urządzenia, ale jako punkt wyjścia powrót jest zdecydowanie bezpieczniejszy niż przypadkowe miejsce na zasilaniu.
Żeby zrozumieć, dlaczego ta lokalizacja wygrywa, trzeba spojrzeć nie tylko na rurę, ale na to, co dzieje się z ciśnieniem w całym obiegu po uruchomieniu pompy.
Dlaczego powrót zwykle działa lepiej niż zasilanie
W hydraulice grzewczej liczy się punkt stałego ciśnienia, czyli miejsce, które najmniej „czuje” pracę pompy. Gdy naczynie przeponowe znajdzie się właśnie tam, instalacja zachowuje się stabilniej: mniej łapie powietrze, rzadziej wybija zawór bezpieczeństwa i spokojniej reaguje na nagrzewanie wody.
| Miejsce | Co to oznacza w praktyce | Moja ocena |
|---|---|---|
| Powrót do kotła i strona ssawna pompy | Niższa temperatura, stabilniejszy punkt odniesienia ciśnienia i mniejsze obciążenie membrany | Domyślny wybór w typowej instalacji c.o. |
| Zasilanie | Wyższa temperatura i większe wahania po starcie pompy | Raczej nie, chyba że projekt wyraźnie to przewiduje |
| Za pompą | Pompa może tworzyć niekorzystne spadki ciśnienia w obiegu | Układ zwykle pracuje mniej stabilnie |
| Przy sprzęgle lub separatorze hydraulicznym | Trzeba wskazać punkt referencyjny całego układu, a nie kierować się tylko wygodą montażu | Zależne od projektu i układu źródła ciepła |
Różnica między powrotem a zasilaniem nie jest kosmetyczna. Na gorącym odcinku membrana pracuje w trudniejszych warunkach, a pompa może zbyt mocno wpływać na ciśnienie w pozostałej części instalacji. Dlatego w dobrze zaprojektowanej kotłowni nie szukam po prostu „wolnego kawałka rury”, tylko miejsca, które ustabilizuje cały układ.
Same zasady hydrauliczne to jednak nie wszystko, bo równie ważne jest to, gdzie fizycznie da się ten zbiornik bezpiecznie obsłużyć za rok, dwa i pięć lat.
Jak wybrać konkretne miejsce w kotłowni
Gdy wybieram punkt montażu, patrzę na trzy rzeczy naraz: dostęp serwisowy, temperaturę otoczenia i prostotę przyszłej obsługi. Naczynie przeponowe nie może być wciśnięte w miejsce, do którego nie da się podejść z manometrem, kluczem albo nowym zbiornikiem na wymianę.
- Dostępność - zostawiam miejsce na kontrolę ciśnienia, odcięcie i ewentualny demontaż bez rozbierania połowy kotłowni.
- Brak mrozu - nie montuję go tam, gdzie zimą realnie może zamarzać woda w przewodach lub armaturze.
- Rozsądna temperatura - unikam odcinków przy samym źródle najwyższej temperatury, jeśli da się to zrobić lepiej.
- Krótka i czytelna trasa podłączenia - mniej zbędnych kolan, mniej przypadkowych przewężeń, mniej problemów przy serwisie.
- Odpowiednia pozycja montażowa - mały model wieszam na uchwycie, większy ustawiam zgodnie z konstrukcją producenta, bez improwizacji.
- Zawór odcinający z funkcją opróżniania - to detal, który później oszczędza czas i nerwy, ale musi być zastosowany poprawnie, a nie przypadkowo zamknięty podczas normalnej pracy.
Jeśli kotłownia jest ciasna, często lepiej przesunąć miejsce wpięcia o kilkadziesiąt centymetrów niż wciskać naczynie w punkt, którego nie da się później obsłużyć. Z punktu widzenia praktyki instalacyjnej to mała korekta, a z punktu widzenia serwisu - ogromna różnica.
Najwięcej zależy jednak od tego, z jakim układem mam do czynienia, bo inne miejsce wybiera się dla c.o., inne dla c.w.u., a jeszcze inne dla instalacji solarnej.
Kiedy układ wymaga innego miejsca
Nie każda instalacja grzewcza pracuje według tego samego schematu. Dlatego przed montażem patrzę najpierw na rodzaj obiegu, a dopiero potem na konkretną ścianę w kotłowni.
| Rodzaj instalacji | Typowe miejsce montażu | Na co uważać |
|---|---|---|
| Centralne ogrzewanie w układzie zamkniętym | Powrót do kotła, zwykle blisko pompy i punktu referencyjnego ciśnienia | Najważniejsze są niska temperatura i stabilna hydraulika |
| Ciepła woda użytkowa | Na dopływie zimnej wody, przed zasobnikiem | Stosuje się naczynie przeznaczone do c.w.u., a nie przypadkowy zbiornik od c.o. |
| Instalacja solarna | W miejscu wskazanym przez projekt, zwykle tak, by ograniczyć przegrzewanie elementu | Jeśli punkt pracy może przekraczać około 70°C, trzeba przewidzieć odpowiednie rozwiązanie do wyższych temperatur |
| Mały kocioł z naczyniem fabrycznym | Naczynie jest już wewnątrz urządzenia | W większym układzie fabryczny zbiornik może nie wystarczyć i trzeba dołożyć zewnętrzne naczynie |
| Układ ze sprzęgłem hydraulicznym | Po stronie, która wyznacza właściwy punkt odniesienia ciśnienia | Tu nie wolno kierować się wyłącznie wygodą podłączenia, bo układ może pracować na kilku obiegach naraz |
Najbardziej myląca bywa różnica między c.o. a c.w.u. W pierwszym przypadku szukam miejsca na powrocie, w drugim na zimnej wodzie przed podgrzewaniem. To dwa podobne na pierwszy rzut oka tematy, ale hydraulicznie zupełnie inne.
Skoro już wiadomo, gdzie zwykle wpina się naczynie, dobrze też zobaczyć, czego w kotłowni lepiej unikać, bo to właśnie błędy montażowe najczęściej wychodzą dopiero po uruchomieniu.
Najczęstsze błędy montażowe, które robią różnicę
W praktyce serwisowej najwięcej problemów nie bierze się z samej membrany, tylko z tego, jak ktoś potraktował miejsce montażu. Czasem naczynie jest dobre, ale wpięte tak, że układ od początku pracuje pod gorszym kątem.
- Montaż na zasilaniu tylko dlatego, że było miejsce - zbiornik pracuje wtedy w wyższej temperaturze i w mniej stabilnych warunkach.
- Wpięcie za zaworem zwrotnym albo odcinkiem, który odcina naczynie od reszty układu - instalacja nie widzi wtedy prawidłowo jego pracy.
- Brak zaworu odcinającego z funkcją opróżniania - serwis staje się niepotrzebnie trudny, a czasem wręcz wymaga spuszczenia całej instalacji.
- Zbyt gorące albo nieogrzewane miejsce - membrana i armatura dostają po prostu trudniejsze warunki pracy.
- Brak dostępu do kontroli ciśnienia - po sezonie nikt tego nie sprawdza, a potem trudno odróżnić problem z naczyniem od problemu z hydrauliką.
- Montowanie naczynia w układzie, który nie został przepłukany i sprawdzony - osady i zanieczyszczenia potrafią szybko obniżyć żywotność całej armatury.
Ja zwracam uwagę jeszcze na jeden detal: jeśli zawór bezpieczeństwa często się otwiera, nie zakładam od razu awarii kotła. Bardzo często winne jest właśnie miejsce wpięcia naczynia albo to, że cały układ jest źle zbalansowany hydraulicznie. Następny krok jest więc prosty - sprawdzić, czy instalacja została uruchomiona tak, jak powinna.
Co sprawdzić przed uruchomieniem i po sezonie
Przed pierwszym uruchomieniem instalacji zawsze upewniam się, że układ został przepłukany i przeszedł próbę szczelności, a dopiero potem podłączone zostało naczynie przeponowe. To nie jest formalność, tylko sposób na to, by zanieczyszczenia nie weszły od razu do armatury i pompy.
- Sprawdzam, czy naczynie jest wpięte w prawidłowy odcinek instalacji, najlepiej na powrocie i po stronie ssawnej pompy.
- Kontroluję, czy zawór odcinający i spust działają tak, jak trzeba, a nie tylko „są zamontowane”.
- Upewniam się, że ciśnienie wstępne ustawiono zgodnie z instrukcją producenta, a nie na wyczucie.
- Po rozgrzaniu instalacji obserwuję, czy ciśnienie pracuje spokojnie i nie dochodzi do niepotrzebnego wyrzutu wody przez zawór bezpieczeństwa.
- Po sezonie sprawdzam, czy nie ma śladów korozji, przecieków albo zmian, które sugerują zbyt wysoką temperaturę pracy w miejscu montażu.
Jeśli po napełnieniu i nagrzaniu instalacji ciśnienie zachowuje się nerwowo, nie szukam winy wyłącznie w samym zbiorniku. Często problemem jest za mała pojemność, złe miejsce montażu albo błędnie ustawione ciśnienie wstępne, czyli kilka drobnych rzeczy, które razem robią dużą różnicę.
Dobre miejsce montażu chroni całą kotłownię, nie tylko samo naczynie
W praktyce poprawny montaż naczynia przeponowego robi większą różnicę, niż wiele osób zakłada: stabilizuje ciśnienie, zmniejsza liczbę zadziałań zaworu bezpieczeństwa i wydłuża żywotność pompy oraz armatury. Jeśli układ jest ciasny, gorący albo trudno dostępny, lepiej przemyśleć punkt wpięcia przed uruchomieniem niż później poprawiać go w działającej kotłowni.
Ja trzymam się prostej zasady: najpierw hydraulika, potem wygoda montażu. Gdy oba warunki spotykają się na powrocie, po stronie ssawnej pompy i z dobrym dostępem serwisowym, instalacja zwykle pracuje spokojniej i bez niepotrzebnych skoków ciśnienia.
