Zawór RTL jest prostym elementem, ale w małej podłogówce robi dużą różnicę: pilnuje temperatury powrotu i chroni obieg przed przegrzaniem. W tym tekście pokazuję, jak zamontować zawór rtl w praktyce, gdzie go wpiąć, jak go ustawić i jakie błędy najczęściej psują działanie całego układu.
To temat szczególnie ważny przy jednej pętli ogrzewania podłogowego, na przykład w łazience, pralni albo niewielkiej strefie dogrzewania. Właśnie tam RTL bywa lepszym i prostszym wyborem niż rozbudowana automatyka, o ile montaż jest zrobiony poprawnie.
Najważniejsze rzeczy przed montażem

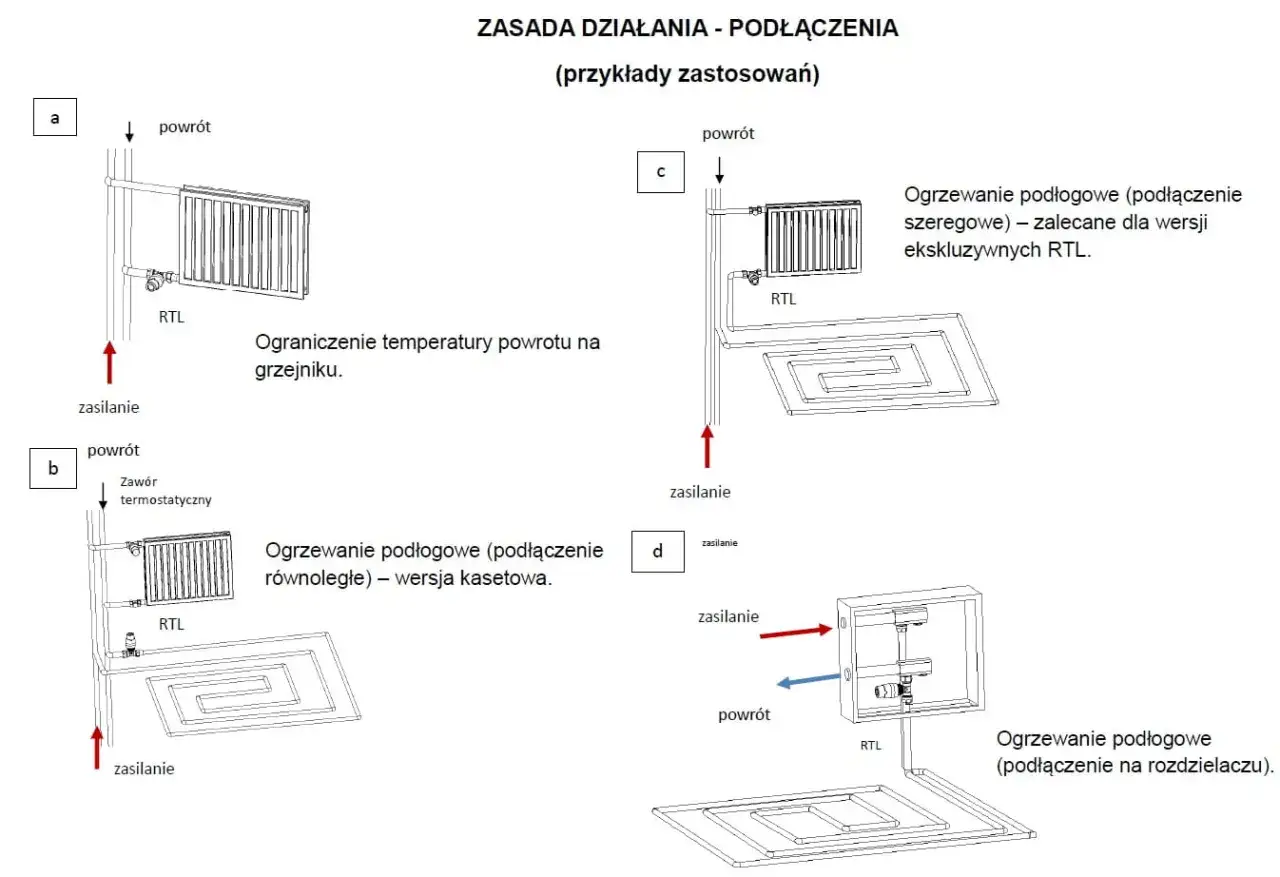

- RTL montuje się na powrocie pętli, a nie na zasilaniu.
- Najlepiej sprawdza się przy małych powierzchniach, zwykle do około 15 m2.
- Przed uruchomieniem trzeba instalację przepłukać, napełnić i dokładnie odpowietrzyć.
- Podczas napełniania zawór ustawia się na maksimum, a dopiero później koryguje nastawę.
- Jeśli obieg jest większy albo ma kilka pętli, często lepsza będzie grupa mieszająca lub pełniejsza regulacja.
Czym jest zawór RTL i kiedy ma sens
RTL to skrót od ogranicznika temperatury powrotu. W praktyce taki zawór nie mierzy temperatury powietrza w pomieszczeniu, tylko temperaturę wody wracającej z pętli grzewczej. Gdy powrót robi się zbyt ciepły, zawór przymyka przepływ. Dzięki temu podłoga nie dostaje za gorącej wody, a mały obieg pracuje stabilniej.
Ja traktuję RTL jako rozwiązanie punktowe. Dobrze sprawdza się tam, gdzie mam jedną niewielką pętlę ogrzewania podłogowego albo małą strefę w układzie mieszanym, na przykład w łazience przy grzejnikach w pozostałej części domu. To nie jest jednak uniwersalny regulator całego mieszkania. Przy większych powierzchniach szybko widać jego ograniczenia.
W praktyce ważne są też warunki pracy. Zawór powinien mieć sensowny zakres nastawy i nie może być zamknięty przez zbyt ciepłe otoczenie. Jeśli głowica lub puszka montażowa są dogrzewane przez ścianę, rozdzielacz albo sąsiedni gorący element, odczyt staje się mylący. To jeden z tych szczegółów, które brzmią banalnie, a później decydują o tym, czy instalacja działa płynnie. Skoro wiadomo już, kiedy RTL ma sens, trzeba dobrze przygotować sam obieg.
Jak przygotować instalację przed montażem
Przed cięciem rury sprawdzam trzy rzeczy: czy RTL ma pracować na powrocie jednej pętli, jaki jest kierunek przepływu i czy po montażu będzie do niego wygodny dostęp. W dokumentacjach producentów zwraca się uwagę właśnie na te elementy, bo pomyłka na tym etapie zwykle kończy się późniejszym poprawianiem całego odcinka instalacji.
Przygotowanie warto potraktować jak małą checklistę:
- upewniam się, że obieg jest przeznaczony do regulacji temperatury powrotu, a nie do pełnej automatyki pokojowej,
- sprawdzam średnicę, typ przyłącza i kompatybilność z rurą,
- wybieram miejsce, w którym głowica nie będzie dogrzewana przez ścianę, rozdzielacz ani zabudowę,
- przygotowuję uszczelnienia i złączki właściwe dla danego materiału rury,
- upewniam się, że instalację da się później serwisować bez rozkuwania ściany.
Ważny jest też sam charakter obiegu. RTL najlepiej pracuje przy niewielkiej powierzchni, często do około 15 m2. Jeśli pętla ma zasilać większą strefę, od początku zakładam, że sam zawór może nie wystarczyć. Lepiej to sprawdzić teraz niż po zalaniu jastrychu i zabudowie ścian. Kiedy układ jest już przygotowany, można przejść do samego montażu.
Montaż zaworu RTL krok po kroku
Sam montaż nie jest trudny, ale kolejność ma znaczenie. Ja zawsze działam w podobny sposób i nie przyspieszam etapów, bo przy RTL właśnie drobny błąd wpięcia potrafi później dać objawy „słabej podłogi” albo ciągłego przymykania obiegu.
- Odcinam i opróżniam obieg, a jeśli trzeba, również odpowietrzam odcinek roboczy.
- Wyznaczam miejsce na powrocie pętli i sprawdzam strzałkę kierunku przepływu na korpusie zaworu.
- Wpinam zawór zgodnie z kierunkiem pracy instalacji, bez wymuszania ustawienia na siłę.
- Dobieram właściwe złączki i uszczelnienie do materiału rury.
- Zakładam głowicę lub element termostatyczny tak, aby miał dostęp do rzeczywistej temperatury medium.
- Jeśli montaż jest podtynkowy, pilnuję, by puszka i dostęp serwisowy były sensownie osadzone, a element nie był „zamknięty” w zbyt ciepłej wnęce.
- Przed zakryciem lub zabudową sprawdzam szczelność połączeń.
W praktyce najczęściej psują wszystko dwa błędy: odwrotne wpięcie zaworu i zbyt ciasna zabudowa głowicy. Drugi problem jest podstępny, bo instalacja wygląda poprawnie, ale później zawór reaguje na ciepło z otoczenia zamiast na temperaturę powrotu. Po montażu nie kończę pracy, bo RTL trzeba jeszcze dobrze napełnić, odpowietrzyć i ustawić.
Ustawienie, napełnienie i pierwsze wygrzewanie
Przed próbą szczelności i pierwszym uruchomieniem ustawiam zawór na maksimum. To ważne, bo pozwala swobodnie napełnić pętlę, przepłukać instalację i pozbyć się powietrza. Dopiero po tym etapie schodzę z nastawą do wartości roboczej. W wielu modelach zakres zależy od producenta, ale praktycznie spotyka się skale mniej więcej od 10 do 40°C albo 10 do 50°C.
Dobór nastawy robię ostrożnie. Nie zaczynam od skrajnie niskiej wartości, bo zawór może się nie otworzyć, jeśli temperatura otoczenia głowicy jest wyższa niż ustawienie. To właśnie dlatego miejsce montażu ma tak duże znaczenie. W jednym z popularnych rozwiązań fabryczna nastawa odpowiada około 30°C, ale ja i tak zawsze traktuję to tylko jako punkt startowy, nie jako gotową receptę.
Przy pierwszym uruchomieniu trzymam się prostego schematu:
| Etap | Co robię | Po co |
|---|---|---|
| Napełnianie | Ustawiam zawór na maksimum | Żeby pętla wypełniła się bez sztucznego zdławienia |
| Odpowietrzanie | Usuwam powietrze z obiegu | Powietrze psuje przepływ i fałszuje pracę zaworu |
| Start pracy | Schodzę do nastawy roboczej małymi krokami | Żeby nie przegrzać podłogi i nie zdusić obiegu |
| Wygrzewanie jastrychu | Uruchamiam zgodnie z harmonogramem technologii | Żeby nie uszkodzić posadzki |
Przy wygrzewaniu jastrychu liczy się cierpliwość. W dokumentacji jednego z producentów podaje się, że przy wylewce cementowej ogrzewanie uruchamia się najwcześniej po 21 dniach, a przy anhydrytowej po 7 dniach. To nie jest detal, który można pominąć, jeśli nie chcę później walczyć ze spękaniami albo odkształceniami posadzki. Skoro ustawienie jest już jasne, pozostaje jeszcze unikać typowych wpadek.
Najczęstsze błędy, które psują działanie RTL
Najwięcej problemów nie wynika z samego zaworu, tylko z jego złego użycia. Z mojego doświadczenia wynika, że przy RTL błędy powtarzają się zaskakująco często i zwykle mają bardzo podobne objawy: zbyt ciepła podłoga, zbyt mały przepływ albo zawór, który „nie reaguje”.
- Montaż na zasilaniu zamiast na powrocie - wtedy zawór nie robi tego, do czego został zaprojektowany.
- Zbyt duża powierzchnia ogrzewania na jeden RTL - przy większym układzie regulacja robi się nerwowa i mało przewidywalna.
- Brak płukania i odpowietrzenia - powietrze w instalacji potrafi udawać awarię zaworu.
- Za niska nastawa startowa - obieg może nie otworzyć się wcale, jeśli otoczenie jest cieplejsze od ustawionej wartości.
- Zakrycie głowicy zabudową lub montaż w miejscu podgrzewanym przez ścianę - wtedy czujnik nie widzi rzeczywistej temperatury.
- Zbyt szybkie uruchomienie świeżej wylewki - to prosty przepis na problemy z jastrychem.
Jeśli któryś z tych błędów już wystąpił, nie próbuję ratować instalacji przypadkowym kręceniem pokrętłem. Najpierw sprawdzam hydraulikę, kierunek przepływu i warunki montażu, a dopiero potem wracam do nastawy. To prowadzi do ważnego pytania: kiedy RTL w ogóle jest dobrym wyborem, a kiedy lepiej od razu pójść w inne rozwiązanie?
RTL czy grupa mieszająca
To porównanie warto zrobić jeszcze przed zakupem. Sam RTL jest prosty, tani i mało wymagający, ale nie rozwiązuje każdego problemu z ogrzewaniem podłogowym. Gdy obieg jest większy, ma kilka pętli albo wymaga lepszej kontroli temperatury, grupa mieszająca lub bardziej rozbudowana regulacja zwykle daje lepszy efekt.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| RTL | Jedna mała pętla, na przykład łazienka lub niewielka strefa | Nie steruje temperaturą pomieszczenia, słabiej radzi sobie przy większym metrażu |
| Grupa mieszająca | Większa podłogówka, kilka pętli, wyższe wymagania co do stabilności | Więcej elementów, wyższy koszt, większa złożoność montażu |
| Regulacja pokojowa z siłownikami | Gdy liczy się precyzyjna kontrola poszczególnych stref | Wymaga lepszego projektu i zgodnych elementów automatyki |
Ja zwykle patrzę na to prosto: jeśli potrzebuję tylko bezpiecznie ograniczyć temperaturę w małym obiegu, RTL wystarcza. Jeśli chcę sterować większą powierzchnią i mieć stabilniejszy komfort, nie upieram się przy prostym zaworze. Takie podejście oszczędza późniejszych przeróbek i rozczarowań. Został jeszcze krótki zestaw rzeczy, które sprawdzam przed oddaniem takiego układu do pracy.
Co jeszcze sprawdzam przed odbiorem małej podłogówki z RTL
Na końcu robię krótką kontrolę techniczną i nie oddaję obiegu „na oko”. W małej podłogówce detale mają większe znaczenie, niż się wydaje, bo instalacja ma mały margines błędu. Dobrze ustawiony RTL działa cicho, płynnie i bez nerwowego zamykania przepływu.
- czy strzałka na korpusie zgadza się z rzeczywistym kierunkiem przepływu,
- czy głowica nie jest dogrzewana przez ścianę, rozdzielacz albo zabudowę,
- czy po odpowietrzeniu nie ma spadków przepływu i bulgotania w pętli,
- czy nastawa startowa nie jest zbyt niska w stosunku do temperatury otoczenia,
- czy podłoga po kilku godzinach grzeje równomiernie, bez przegrzanych i zimnych pasów.
Jeśli miałbym streścić cały montaż jednym zdaniem, powiedziałbym tak: RTL jest prosty tylko wtedy, gdy jest dobrze wpięty, dobrze ustawiony i użyty w odpowiednio małym obiegu. Właśnie dlatego przy małej podłogówce lepiej poświęcić chwilę na poprawny montaż niż później walczyć z korektami, które niczego już nie naprawiają na stałe.
