W dobrze zaprojektowanym zasobniku ciepłej wody liczy się nie tylko moc podgrzewania, ale też kontrola ciśnienia. Grupa bezpieczeństwa cwu chroni instalację przed skutkami rozszerzalności wody, a przy okazji ułatwia serwis i ogranicza ryzyko kosztownych awarii. Poniżej pokazuję, z czego składa się taki zestaw, jak pracuje w codziennej eksploatacji i kiedy warto dołożyć naczynie przeponowe albo reduktor ciśnienia.
Najważniejsze rzeczy do zapamiętania przed zakupem i montażem
- Najczęściej spotyka się zawory o nastawie 6 bar, ale zawsze trzeba sprawdzić instrukcję zasobnika.
- Zawór zwrotny zatrzymuje cofanie się wody, a zawór bezpieczeństwa upuszcza nadmiar ciśnienia.
- Naczynie przeponowe ogranicza częste kapanie i odciąża zawór w czasie nagrzewania wody.
- Do zasobników c.w.u. szukaj armatury zgodnej z EN 1488 i dopasowanej do średnicy przyłącza.
- Jeśli ciśnienie na wejściu z wodociągu jest wysokie, sam zestaw może nie wystarczyć bez reduktora ciśnienia.
- Ciągłe kapanie zwykle oznacza problem z ciśnieniem, zabrudzenie albo zużycie elementu, a nie „urodę” instalacji.
Czym jest zestaw bezpieczeństwa do ciepłej wody
To kompaktowy zespół armatury montowany na wejściu do zasobnika albo podgrzewacza pojemnościowego. Jego zadanie jest proste, ale ważne: woda po podgrzaniu zwiększa objętość, więc rośnie też ciśnienie w zamkniętym układzie. Jeśli nie ma kontroli, dostajesz kapiejący zawór, przeciążony zbiornik albo z czasem uszkodzenia uszczelek i połączeń.
W praktyce taki zestaw robi trzy rzeczy naraz: dopuszcza wodę do zasobnika, blokuje jej cofanie do sieci i upuszcza nadmiar ciśnienia, gdy układ dojdzie do granicy bezpieczeństwa. Dla mnie to jedna z tych armatur, których nie widać na co dzień, ale których brak szybko wychodzi przy pierwszym wzroście temperatury. Dalej rozbijam ten proces na elementy, bo to pomaga zrozumieć, skąd biorą się typowe objawy.
Jak działa podczas podgrzewania wody
Podczas nagrzewania wody układ zachowuje się przewidywalnie, ale tylko wtedy, gdy wszystkie elementy pracują jak trzeba.
- Woda wpływa do zasobnika, a zawór odcinający pozwala zamknąć instalację przy serwisie.
- W miarę wzrostu temperatury objętość wody rośnie, więc ciśnienie zaczyna się podnosić.
- Zawór zwrotny nie pozwala, aby gorąca woda cofała się do instalacji zasilającej.
- Gdy ciśnienie dojdzie do nastawy zaworu bezpieczeństwa, nadmiar wody zostaje odprowadzony przez lejek spustowy.
Krótki upust przy dogrzewaniu bywa normalny. Niepokoi mnie dopiero regularne lub ciągłe kapanie, bo wtedy zwykle w grę wchodzi zabrudzenie gniazda, zbyt wysokie ciśnienie na wejściu albo brak naczynia przeponowego. Po tym etapie naturalnie warto już wiedzieć, z czego składa się cały zestaw, a nie tylko sam zawór.

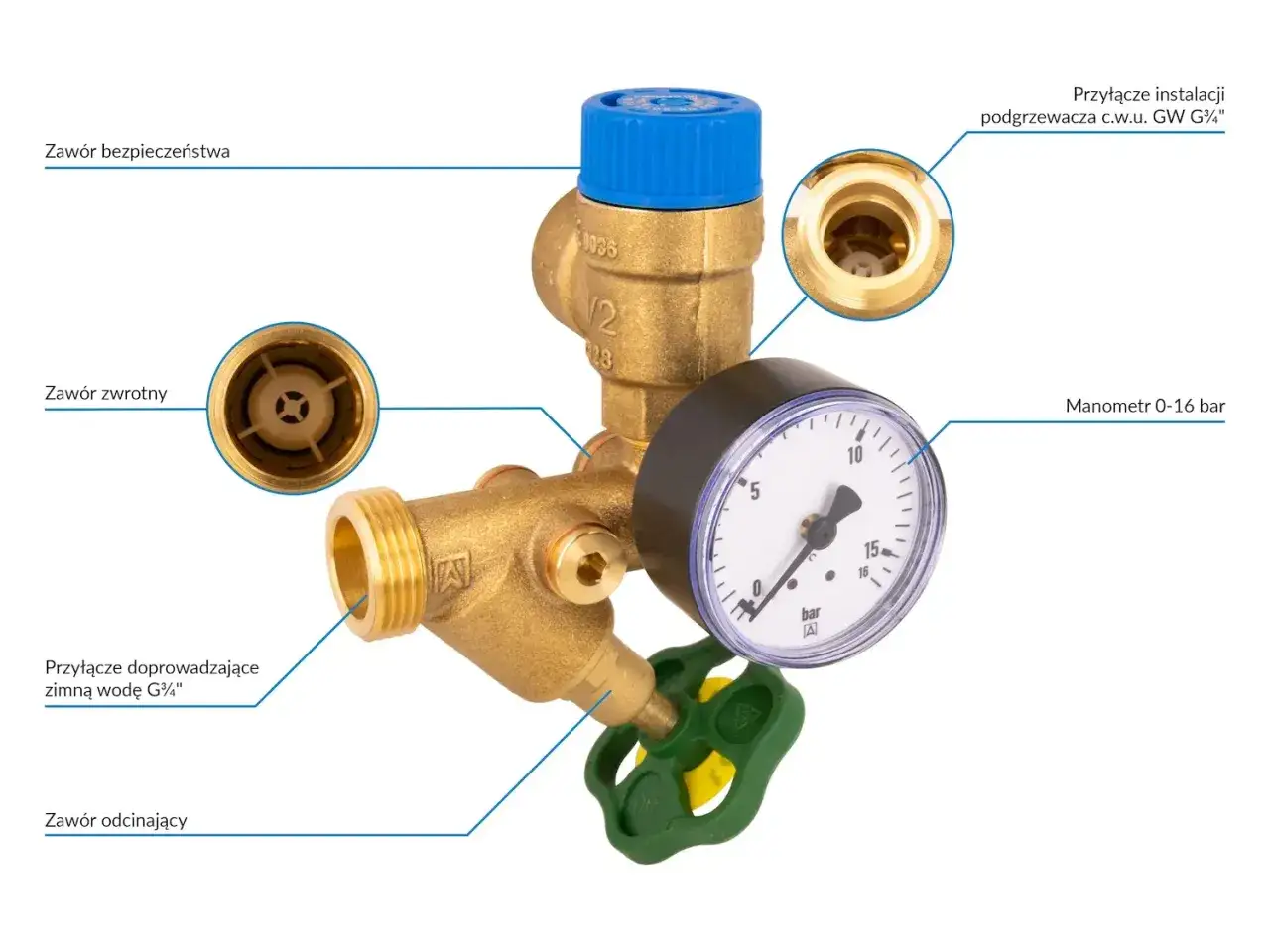

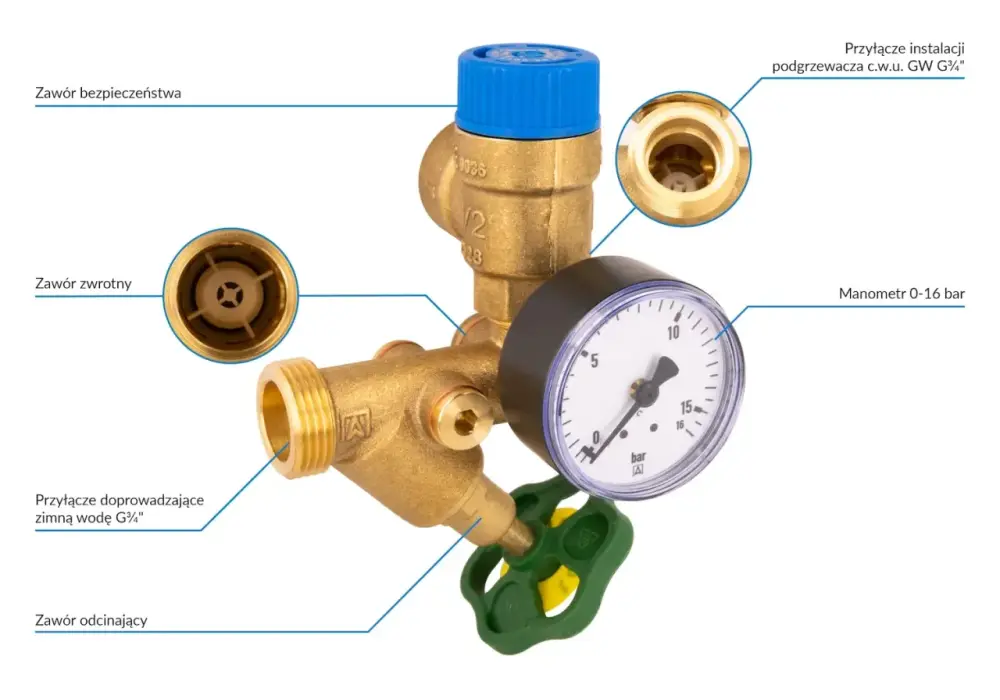

Z czego składa się kompletna grupa
Kompletny zestaw to nie tylko zawór bezpieczeństwa. W dobrze zrobionej instalacji każdy element ma swoje miejsce i nie jest tam przypadkiem.
| Element | Rola w instalacji | Na co zwracam uwagę |
|---|---|---|
| Zawór odcinający | Pozwala odseparować zasobnik przy serwisie bez opróżniania całego układu. | Powinien pracować lekko i być łatwo dostępny. |
| Zawór zwrotny | Blokuje cofanie się wody i porządkuje kierunek przepływu. | Warto wybierać wersję z możliwością nadzoru, bo ułatwia kontrolę działania. |
| Zawór bezpieczeństwa | Upuszcza nadmiar ciśnienia, gdy woda się rozszerza podczas grzania. | Najczęściej spotkasz nastawę 6 bar, ale dobór zawsze sprawdza się w dokumentacji zasobnika. |
| Lejek spustowy | Kieruje wodę do odpływu i oddziela upust od reszty instalacji. | Nie może być zaślepiony ani prowizorycznie podłączony „na skróty”. |
| Króciec testowy lub ręczny upust | Umożliwia sprawdzenie, czy mechanizm działa i nie jest zapieczony. | Przyda się szczególnie tam, gdzie kontrola ma być szybka i bez demontażu. |
| Króciec pomiarowy albo manometr | Pokazuje ciśnienie w instalacji i pomaga przy diagnostyce. | Jeśli go nie ma, kontrola nadal jest możliwa, ale mniej wygodna. |
| Izolacja lub obudowa | Ogranicza straty ciepła i poprawia estetykę montażu. | To dodatek, nie zamiennik poprawnego doboru i montażu. |
W modelach do c.w.u. najczęściej spotykam mosiądz, czasem stal nierdzewną i izolację z tworzywa o dobrej odporności cieplnej. To nie jest detal marketingowy: jakość korpusu i gniazda wpływa na trwałość, zwłaszcza tam, gdzie woda jest twardsza albo instalacja pracuje intensywnie. Sam skład jeszcze nie mówi jednak, czy zestaw pasuje do danej instalacji, dlatego warto odróżnić go od armatury stosowanej w obiegu c.o.
Czym różni się od zabezpieczenia w instalacji c.o.
Wiele osób myli te dwa rozwiązania, bo z zewnątrz wyglądają podobnie. Różnica zaczyna się jednak już na poziomie nastawy, funkcji i miejsca montażu.
| Cecha | Do c.w.u. | Do c.o. | Dlaczego to ważne |
|---|---|---|---|
| Nastawa zaworu | Najczęściej 6 bar, spotyka się też 7, 8 i 10 bar. | Zwykle 3 bar. | Nie wolno zamieniać tych rozwiązań miejscami. |
| Główne zadanie | Ochrona zasobnika i wody użytkowej przed wzrostem ciśnienia. | Ochrona obiegu grzewczego, często z odpowietrzaniem. | Każdy układ pracuje w innych warunkach. |
| Medium | Woda użytkowa. | Woda grzewcza. | Inne wymagania materiałowe i eksploatacyjne. |
| Norma | Najczęściej EN 1488. | Częściej EN 1487. | Norma porządkuje zakres zastosowania. |
| Lokalizacja | Na wejściu do zasobnika c.w.u. | Przy kotle lub w obiegu grzewczym. | Złe miejsce montażu zmienia sposób pracy całej instalacji. |
Widziałem niejedną instalację, w której ktoś założył „podobny” zestaw, bo pasował gwint. To zły skrót myślowy. Jeśli układ ma obsługiwać ciepłą wodę użytkową, armatura musi być przewidziana właśnie do tego zastosowania. Kiedy już to rozdzielimy, dużo łatwiej dobrać właściwy model do konkretnego zasobnika.
Jak dobrać właściwy model do zasobnika
Ja sprawdzam to zawsze w tej samej kolejności: instrukcja zasobnika, średnica przyłącza, nastawa zaworu, możliwość podłączenia naczynia, orientacja montażu i dopuszczenie do pracy w danej temperaturze. To oszczędza błędów, które później kosztują najwięcej czasu.
| Kryterium | Co wybrać | Dlaczego to ma znaczenie |
|---|---|---|
| Nastawa zaworu | Najczęściej 6 bar, chyba że producent zasobnika zaleca inaczej. | To podstawowy próg ochrony przed nadciśnieniem. |
| Średnica przyłącza | Najczęściej G1/2, G3/4 albo G1. | Zły gwint oznacza przeróbki albo dławienie przepływu. |
| Przyłącze do naczynia | Wersja z szybkozłączem lub gwintem pod naczynie przeponowe. | Bez niego układ częściej upuszcza wodę przy nagrzewaniu. |
| Orientacja montażu | Pionowa, pozioma lub uniwersalna, ale zgodnie z kartą produktu. | Nie każdy model pozwala na dowolne ustawienie. |
| Zakres pojemności zasobnika | Dopasowany do wielkości zbiornika. | W katalogach spotyka się zestawy dla mniejszych zasobników do około 200 l i większych do około 1000 l, ale to zawsze zależy od producenta. |
| Certyfikacja | Armatura przeznaczona do c.w.u. i zgodna z właściwą normą. | To prosty filtr jakości i zastosowania. |
Jeśli ciśnienie z sieci bywa wysokie, dokładam reduktor ciśnienia zamiast liczyć, że zawór bezpieczeństwa „sam sobie poradzi”. Budżetowo warto myśleć realistycznie: sam zawór to zwykle kilkadziesiąt złotych, a kompletny zestaw z przyłączem do naczynia i pomiarem ciśnienia najczęściej kosztuje około 150-500 zł. Przy większych średnicach i lepszych materiałach cena rośnie, ale rośnie też spokój eksploatacji. Dobry dobór nie pomoże jednak, jeśli montaż jest popełniony byle jak.
Błędy montażowe, które powodują kapanie i awarie
Najczęstsze problemy nie wynikają z „wadliwego zaworu”, tylko z błędów instalacyjnych albo zaniedbania serwisu. Właśnie tu najczęściej wychodzi różnica między poprawnym montażem a prowizorką.
- Zły kierunek przepływu - zawór zwrotny nie pracuje prawidłowo, a układ zaczyna się zachowywać nieprzewidywalnie.
- Brak naczynia przeponowego - zawór bezpieczeństwa otwiera się zbyt często, bo nie ma gdzie „schować” przyrostu objętości wody.
- Niepodłączony odpływ - woda trafia w przypadkowe miejsce, zamiast bezpiecznie do kanalizacji lub króćca spustowego.
- Zawory odcinające przymknięte albo źle ustawione - instalacja pracuje na zaburzonym przepływie i pojawiają się fałszywe objawy awarii.
- Montaż zbyt nisko względem zasobnika - utrudnia konserwację i może pogorszyć zachowanie układu przy opróżnianiu.
- Zbyt wysokie ciśnienie wejściowe - bez reduktora nawet dobry zawór będzie się często otwierał.
- Brak okresowego testu - osad i drobne zanieczyszczenia potrafią przyciąć gniazdo zaworu albo osłabić domykanie.
Jeśli zawór zaczyna kapać po dłuższej przerwie, najpierw sprawdzam ciśnienie, naczynie i zabrudzenie gniazda, a dopiero potem myślę o wymianie całego zestawu. W praktyce to często oszczędza niepotrzebnych kosztów. Gdy te rzeczy są dopięte, instalacja zyskuje nie tylko bezpieczeństwo, ale też przewidywalność codziennej pracy.
Co zostaje z tego na co dzień
Najlepszy efekt nie polega na tym, że armatura jest „niewidoczna”. Chodzi o to, że instalacja pracuje spokojnie, a użytkownik nie słyszy niepotrzebnego upustu i nie widzi mokrej kratki kanalizacyjnej pod zasobnikiem.
- mniej strat wody przy nagrzewaniu
- mniejsze ryzyko rozszczelnienia połączeń
- łatwiejsza diagnostyka przy serwisie
- dłuższa żywotność zaworu i samego zasobnika
Jeśli mam zostawić jedną praktyczną radę, to tę: traktuj ten zestaw jako część całego układu, nie pojedynczy detal. Najlepiej działa wtedy, gdy jest dobrany do pojemności zasobnika, ciśnienia zasilania i instrukcji producenta, a odpływ oraz naczynie przeponowe są zrobione bez kompromisów.
