Dobór zabezpieczenia dla obwodów gniazdowych nie sprowadza się do jednego numeru na wyłączniku. W praktyce najczęściej chodzi o B16, ale ostateczny wybór zależy od przekroju przewodów, sposobu ułożenia instalacji, długości obwodu i rodzaju odbiorników. Jeśli zastanawiasz się, jaki bezpiecznik do gniazdek wybrać, poniżej rozkładam temat na proste zasady, które naprawdę pomagają uniknąć błędu.
Najważniejsze decyzje przy doborze zabezpieczenia gniazd
- W typowej instalacji mieszkaniowej z przewodem miedzianym 2,5 mm² najczęściej stosuje się wyłącznik nadprądowy B16.
- B10 ma sens tam, gdzie obwód ma mniejsze dopuszczalne obciążenie albo dłuższą trasę i trzeba ograniczyć prąd.
- C16 wybiera się raczej przy urządzeniach z większym prądem rozruchowym, ale tylko po sprawdzeniu warunków instalacji.
- Sam amperaż nie wystarcza, trzeba jeszcze sprawdzić przekrój przewodu, długość obwodu, spadek napięcia i pętlę zwarcia.
- W obwodach gniazdowych bardzo często dochodzi także ochrona różnicowoprądowa 30 mA, bo to realnie podnosi bezpieczeństwo.
Najkrótsza odpowiedź dla typowych gniazd w domu
Jeśli mówimy o zwykłych gniazdach 230 V w mieszkaniu albo domu jednorodzinnym, najczęściej wybór pada na B16. To odpowiada obwodowi projektowanemu pod 16 A, czyli około 3680 W przy napięciu 230 V. W praktyce taki układ dobrze współpracuje z typowym przewodem miedzianym 2,5 mm² i normalnym obciążeniem domowym.
Ważne jest jednak jedno zastrzeżenie, które w elektryce robi ogromną różnicę: nie dobiera się zabezpieczenia do samego gniazdka, tylko do całego obwodu. Jeśli instalacja jest starsza, ma inny przekrój, długi przebieg albo nietypowe warunki prowadzenia przewodów, B16 może być właściwy, ale nie wolno tego zakładać z automatu. Ja patrzę najpierw na obwód, a dopiero potem na aparat w rozdzielnicy. To prowadzi nas do tego, co naprawdę decyduje o wyborze.
Od czego naprawdę zależy dobór zabezpieczenia
Przy doborze wyłącznika nadprądowego liczy się kilka rzeczy naraz, nie tylko moc podłączanych urządzeń. Najważniejsze są:
- Przekrój przewodu - to on w dużej mierze określa, ile ciepła kabel może bezpiecznie oddać.
- Sposób ułożenia - przewód w ociepleniu, w bruździe, w peszlu albo w wiązce chłodzi się inaczej.
- Długość obwodu - im dłuższa linia, tym większy spadek napięcia i trudniejsze spełnienie warunku szybkiego wyłączenia przy zwarciu.
- Rodzaj odbiorników - ładowarka, odkurzacz, sprężarka i elektronarzędzie zachowują się zupełnie inaczej przy starcie.
- Temperatura otoczenia - wyższa temperatura obniża dopuszczalne obciążenie przewodów.
- Jakość połączeń - luźny zacisk potrafi grzać się bardziej niż sam przewód i robić kłopot tam, gdzie zabezpieczenie wygląda na „dobrze dobrane”.
W prostych tabelach obciążalności przewód 2,5 mm² często startuje od 16 A, ale to nie jest ślepa reguła. Po zastosowaniu współczynników korekcyjnych, na przykład dla temperatury, grupowania przewodów albo trudniejszych warunków montażu, dopuszczalny prąd może spaść wyraźnie niżej. Dlatego zbyt częste pytanie brzmi nie „czy dać większy bezpiecznik”, tylko „czy ten obwód w ogóle został sensownie zaprojektowany”. Gdy to uporządkujemy, łatwiej przejść do porównania konkretnych typów.
B16, B10, C16 i C20 kiedy który ma sens
Tu najwięcej zamieszania robi mieszanie dwóch pojęć: prądu znamionowego i charakterystyki wyzwalania. W uproszczeniu charakterystyka B reaguje szybciej na chwilowy wzrost prądu, a C pozwala na większy prąd rozruchowy, zanim wyłączy obwód. To nie jest kwestia „lepszego” czy „gorszego” aparatu, tylko dopasowania do realnego zachowania odbiorników.
| Typ | Kiedy ma sens | Co to daje w praktyce | Ograniczenie |
|---|---|---|---|
| B10 | Obwody pomocnicze, dłuższe trasy, mniejsze obciążenia, instalacje z wyraźnie ograniczonym prądem | Około 2300 W przy 230 V, większa ostrożność wobec przeciążenia | Może być zbyt restrykcyjny dla standardowych gniazd z wieloma odbiornikami |

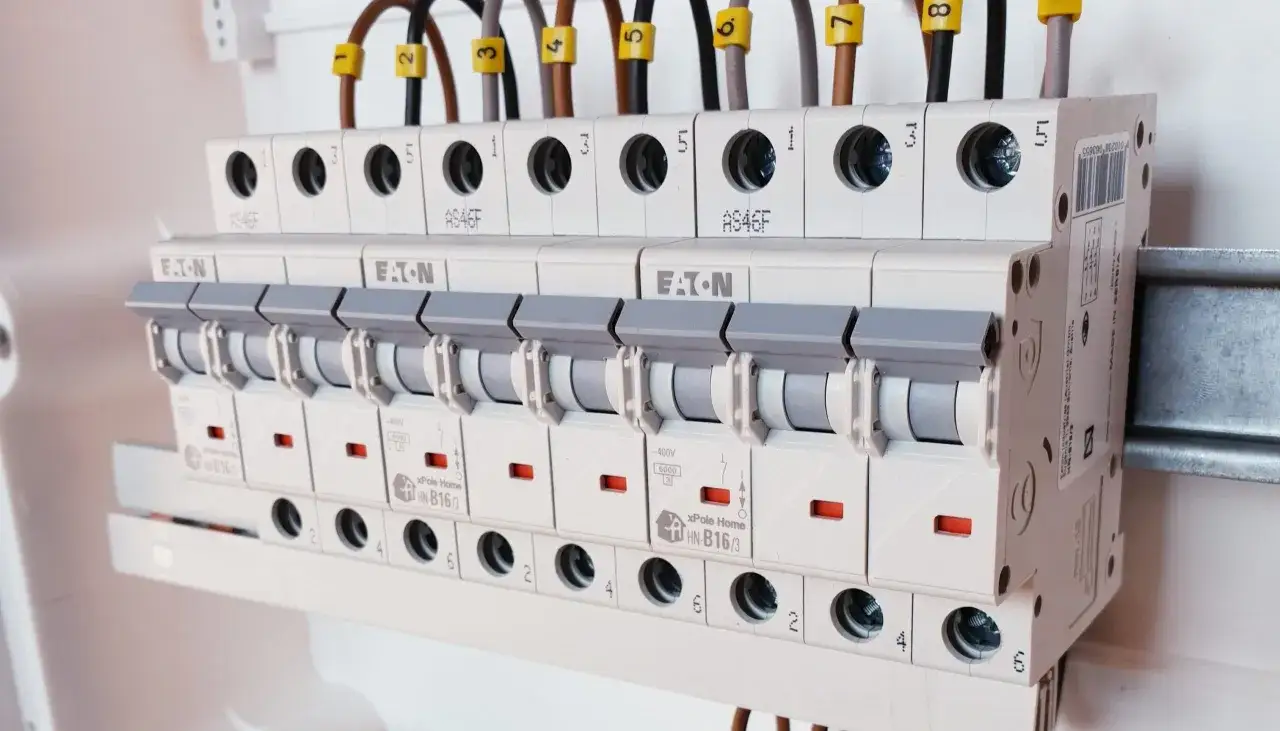

| B16 | Typowe obwody gniazdowe w domu i mieszkaniu, zwykle z przewodem 2,5 mm² | Około 3680 W przy 230 V, najczęstszy i najbardziej praktyczny wybór | Nie rozwiązuje problemu przeciążonego obwodu, jeśli podłączono na nim za dużo sprzętu |
| C16 | Obwody z urządzeniami o większym prądzie rozruchowym, na przykład sprężarkami, pompami, elektronarzędziami | Toleruje wyższy chwilowy rozruch bez niepotrzebnego wyłączenia | Trzeba sprawdzić warunki zwarciowe i impedancję pętli, bo nie każda instalacja to „udźwignie” |
| C20 | Osobne, świadomie zaprojektowane obwody z odpowiednim osprzętem i przewodami | Około 4600 W przy 230 V, większy zapas prądowy | Nie jest dobrym wyborem do przypadkowych, zwykłych gniazd pokojowych |
Jeśli miałbym wskazać zasadę praktyczną, powiedziałbym tak: do zwykłych gniazd w domu najpierw sprawdzam, czy wystarczy B16, a dopiero potem myślę o innych opcjach. C16 nie jest „mocniejszym B16”, tylko inną charakterystyką działania. To bardzo ważne rozróżnienie, bo w wielu instalacjach problemem nie jest sam amperaż, tylko zbyt częste krótkie skoki prądu przy starcie sprzętu. Z tego powodu warto zobaczyć, gdzie typ zabezpieczenia naprawdę ma znaczenie.
Gniazda w kuchni, łazience i garażu wymagają innego myślenia
Kuchnia, łazienka i garaż potrafią zmylić nawet osoby, które „na oko” dobrze czują elektrykę. Tu nie zawsze chodzi o to, że bezpiecznik jest za mały. Częściej po prostu obwód został przeciążony albo źle podzielony.
- Kuchnia - czajnik, mikrofalówka, ekspres i opiekacz potrafią złożyć się na bardzo duże obciążenie. Lepiej rozdzielić gniazda na kilka obwodów niż ratować sytuację wyższym zabezpieczeniem.
- Łazienka - tu liczy się nie tylko obciążenie, ale też wilgoć i bezpieczeństwo użytkownika. Zwykle ważniejsza od „mocniejszego” zabezpieczenia jest poprawna ochrona różnicowoprądowa i sensowny podział odbiorów.
- Garaż i warsztat - elektronarzędzia, sprężarki i odkurzacze mają większe prądy startowe, więc czasem rozważa się inną charakterystykę. Zanim jednak padnie decyzja, trzeba sprawdzić parametry całej instalacji.
- Ogród i taras - tu dochodzą warunki zewnętrzne, odporność osprzętu i odpowiednie wykonanie obwodu, a nie tylko sama wartość prądu znamionowego.
W takich miejscach bardzo łatwo pomylić objaw z przyczyną. Jeśli obwód wybija przy gotowaniu albo pracy elektronarzędzi, rozwiązaniem bywa dodatkowa linia, a nie wyższa wartość zabezpieczenia. Im bardziej „ciężki” obszar użytkowania, tym bardziej opłaca się projektować obwody rozsądnie od początku. A to prowadzi do ochrony, której nie można pomijać.
Różnicówka i samoczynne wyłączenie, czyli ochrona, której nie warto pomijać
Wyłącznik nadprądowy chroni przede wszystkim przewody przed przeciążeniem i zwarciem. To jego podstawowe zadanie. Nie zastępuje on jednak ochrony różnicowoprądowej, która reaguje na upływ prądu do ziemi. W obwodach gniazdowych bardzo często stosuje się RCD 30 mA, bo właśnie taki poziom ochrony znacząco poprawia bezpieczeństwo użytkownika.
Jeśli rozdzielnica jest modernizowana, wygodnym rozwiązaniem bywa RCBO, czyli aparat łączący ochronę nadprądową i różnicowoprądową w jednej obudowie. To upraszcza układ i ogranicza sytuację, w której awaria jednego obwodu wyłącza zbyt wiele innych.
Sprawdzam też warunek samoczynnego wyłączenia zasilania. Brzmi technicznie, ale chodzi o prostą rzecz: przy zwarciu zabezpieczenie ma zadziałać dostatecznie szybko. W praktyce znaczenie ma tu impedancja pętli zwarcia, czyli opór drogi, jaką prąd zwarciowy musi pokonać do źródła. Jeśli ta wartość jest zbyt duża, nawet dobrze dobrany aparat może nie zadziałać tak, jak powinien. Dlatego sam nadruk „B16” na obudowie nie zamyka tematu. Teraz łatwiej wskazać błędy, które pojawiają się najczęściej.
Najczęstsze błędy przy doborze zabezpieczenia gniazd
Najwięcej problemów widzę wtedy, gdy ktoś próbuje rozwiązać objawy zamiast przyczyny. To normalne, bo wybijający bezpiecznik kusi, żeby po prostu dać „większy”. W elektryce to rzadko jest dobry kierunek.
- Dobór „na pamięć” - B16 nie jest automatycznie właściwe wszędzie tylko dlatego, że często się go stosuje.
- Podnoszenie amperażu bez sprawdzenia przewodów - jeśli instalacja nie ma odpowiedniego przekroju i warunków chłodzenia, ryzyko rośnie szybciej niż komfort.
- Ignorowanie długości obwodu - długi przewód może wymagać innego podejścia niż krótki obwód w małym mieszkaniu.
- Łączenie zbyt wielu odbiorników na jednym obwodzie - to klasyczny powód problemów w kuchni, warsztacie i garażu.
- Mylenie ochrony nadprądowej z różnicowoprądową - te dwa zabezpieczenia robią różne rzeczy i jedno nie zastępuje drugiego.
Jeżeli po usunięciu tych błędów obwód nadal pracuje na granicy, zwykle problem leży w projekcie, a nie w samym aparacie. Dlatego przed montażem robię jeszcze krótką listę kontrolną, która pozwala uniknąć kosztownej poprawki później.
Co jeszcze sprawdzam, zanim uznam obwód za dobrze dobrany
Zanim zamknę temat, zawsze przechodzę przez kilka prostych punktów. To nie jest efektowna część pracy, ale właśnie ona zwykle decyduje, czy instalacja będzie działać przewidywalnie.
- Przekrój i materiał przewodu - dla typowych gniazd w nowych instalacjach najczęściej punktem wyjścia jest miedź 2,5 mm².
- Prąd znamionowy i charakterystyka - sprawdzam, czy rzeczywiście wystarczy B16, czy obwód ma uzasadnienie dla innego rozwiązania.
- Zdolność wyłączania - w domach często spotyka się 6 kA, ale trzeba to odnieść do konkretnego miejsca instalacji.
- Podział obwodów - kuchnia, łazienka i garaż często lepiej działają na kilku wydzielonych liniach niż na jednej wspólnej.
- Ochrona różnicowoprądowa - szczególnie tam, gdzie użytkownik ma kontakt z wilgocią lub urządzeniami przenośnymi.
Jeśli mam zostawić jedną praktyczną zasadę, to brzmi ona tak: do zwykłych gniazd w nowej instalacji najczęściej wybieram B16, ale tylko po sprawdzeniu przewodu, długości obwodu i warunków pracy. W elektryce najwięcej daje nie „mocniejsze” zabezpieczenie, tylko taki dobór, który naprawdę pasuje do całego obwodu. Przy wątpliwościach lepiej oprzeć się na pomiarach i projekcie niż na zgadywaniu przy rozdzielnicy.
