Gdy miarkownik ciągu nie podnosi klapki, zwykle nie chodzi o jedną awarię, tylko o prosty błąd montażu, złą regulację albo opór po stronie kotła. W praktyce najpierw sprawdzam ruch dźwigni, łańcuszka i to, czy czujnik rzeczywiście pracuje w temperaturze wody, a nie tylko „wisi” na instalacji. Poniżej rozkładam temat na konkretną diagnostykę, żeby odróżnić drobną korektę od usterki, która wymaga serwisu.
Najpierw sprawdź ruch mechanizmu, ustawienie łańcuszka i temperaturę czujnika
- Mechaniczny regulator działa przez czujnik temperatury, dźwignię i łańcuszek, więc blokada w jednym miejscu zatrzymuje całość.
- Najczęstsze przyczyny to zbyt luźny łańcuszek, źle ustawiona dźwignia, opór zawiasów klapki i zabrudzenia w kotle.
- W wielu instrukcjach punktem odniesienia jest ustawienie przy około 60°C i szczelina klapki rzędu 1-2 mm po kalibracji.
- Jeżeli kocioł ma za duży ciąg albo komin jest zabrudzony, regulator może wyglądać na uszkodzony, choć problem leży gdzie indziej.
- Gdy element termostatyczny nie reaguje mimo poprawnego montażu, zwykle w grę wchodzi wymiana albo serwis.
Jak działa mechaniczny regulator i gdzie może się zatrzymać

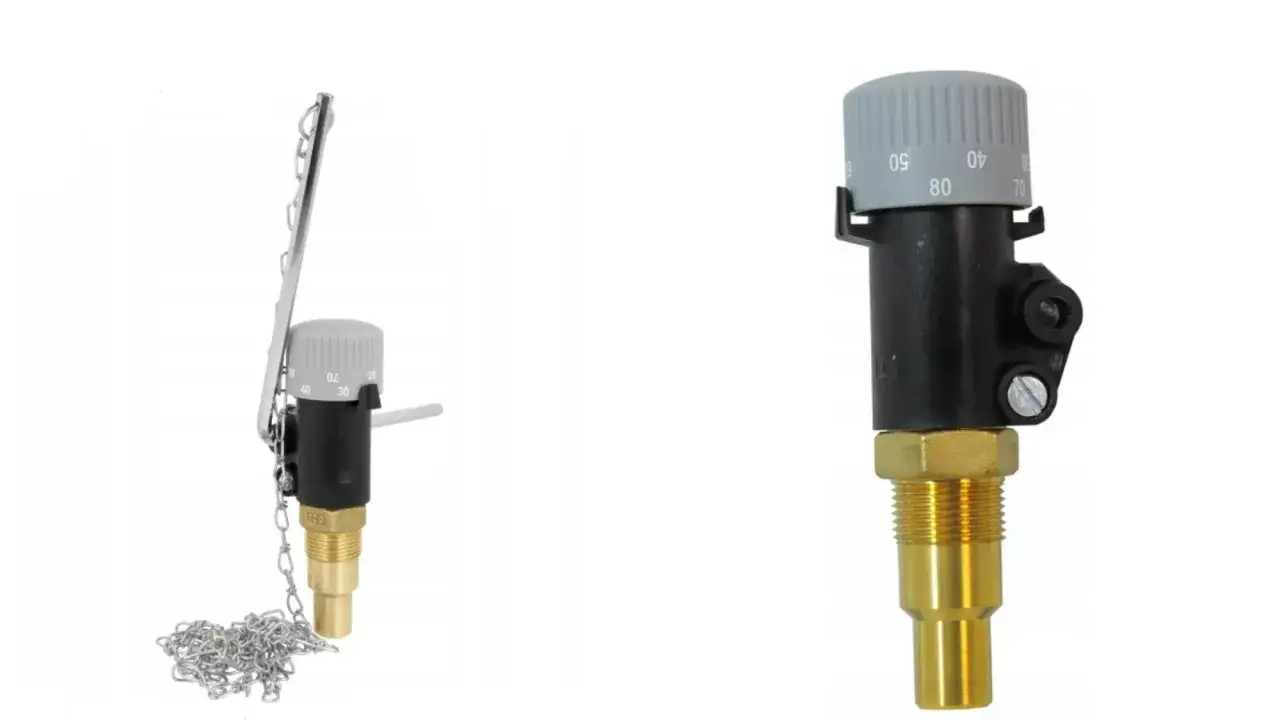

Mechaniczny miarkownik ciągu to prosty układ, ale jego prostota bywa myląca. W środku pracuje głowica termostatyczna, czyli element, który reaguje na temperaturę wody w kotle i przez dźwignię porusza łańcuszkiem, a ten otwiera albo przymyka klapkę dopływu powietrza. Gdy temperatura rośnie, regulator ma ograniczać dopływ powietrza; gdy spada, powinien klapkę uchylać i podtrzymywać spalanie.
W popularnych modelach zakres regulacji to zwykle około 30-90°C albo 35-95°C, a producent podaje też dopuszczalną temperaturę wody i otoczenia. W praktyce ważny jest jeszcze udźwig łańcuszka i klapki, bo jeśli mechanizm musi pokonać zbyt duży opór, nie otworzy przesłony tak, jak powinien. Ja patrzę na to bardzo prosto: jeśli ruch nie zaczyna się od czujnika, dźwigni i łańcucha, tylko od „siły”, to coś jest źle dobrane albo źle ustawione.
Warto też pamiętać, że to nie jest sterownik elektryczny. Tu liczy się geometria montażu, swobodny ruch i realna temperatura wody, a nie sama nastawa na pokrętle. Ta różnica wyjaśnia sporą część zgłoszeń typu „regulator nie działa”, choć w praktyce urządzenie tylko nie ma warunków, by pracować poprawnie.
Dlaczego regulator nie podnosi klapki
Najczęściej problem sprowadza się do jednej z kilku rzeczy. Czasem regulator jest sprawny, ale klapka stawia za duży opór. Innym razem łańcuszek wisi za luźno, dźwignia nie jest ustawiona w dobrej pozycji albo czujnik nie ma kontaktu z wodą w kotle. Zdarza się też, że winny jest sam kocioł: zbyt mocny ciąg, zabrudzony komin albo źle ustawiona dodatkowa przesłona.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Klapka w ogóle się nie rusza | Czujnik nie reaguje, dźwignia jest źle osadzona albo łańcuszek nie pracuje | Temperaturę kotła, osadzenie regulatora i swobodę ruchu dźwigni |
| Klapka rusza tylko minimalnie | Za duży opór zawiasów, zabrudzenie, zbyt ciężka klapka | Zawiasy, nagar, popiół i to, czy przesłona nie klinuje się w drzwiczkach |
| Klapka pozostaje prawie zamknięta mimo ciepłego kotła | Za długi łańcuszek, zła kalibracja albo za mała nastawa | Ustawienie na pokrętle i długość łańcuszka przy temperaturze odniesienia |
| Regulator działa nierówno, a temperatura faluje | Zbyt duży ciąg kominowy, zabrudzony kocioł, wpływ klapki wtórnego powietrza | Czystość wymiennika, komin i dodatkowe elementy regulacji powietrza |
Ja zaczynam od dwóch najprostszych punktów: czy łańcuszek nie wisi zbyt luźno i czy klapka chodzi lekko na zawiasie. To brzmi banalnie, ale właśnie te drobiazgi najczęściej udają „zepsuty miarkownik”. Jeśli przesłona pracuje z oporem, regulator musi walczyć z mechaniką kotła zamiast wykonywać swoją robotę.

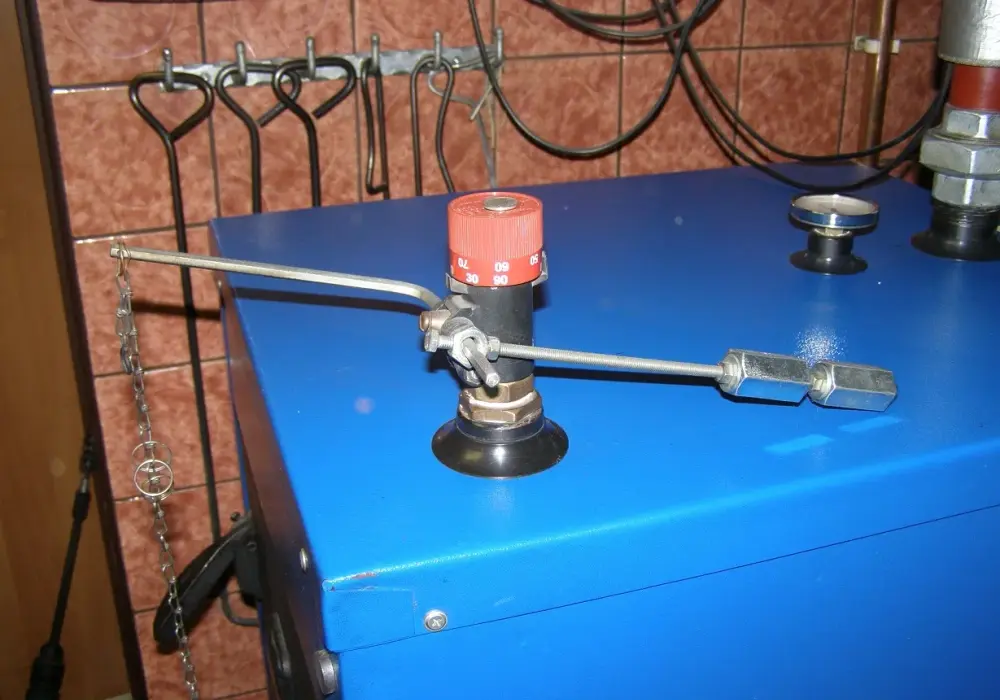

Jak sprawdzić montaż krok po kroku
Diagnostykę prowadzę zawsze od najprostszych testów, bez rozkręcania wszystkiego na ślepo. W instrukcjach producentów przewija się ten sam schemat: najpierw swobodny ruch, potem ustawienie dźwigni, a dopiero na końcu kalibracja na konkretnej temperaturze. To oszczędza czas i od razu pokazuje, czy problem leży w montażu, czy w samym urządzeniu.
- Sprawdzam, czy klapka otwiera się ręcznie bez zacięć. Jeśli trzeba użyć wyraźnej siły, najpierw czyszczę zawiasy, nagar i popiół.
- Kontroluję położenie dźwigni. W poprawnym montażu jej wolny koniec powinien znajdować się nad zaczepem łańcuszka, a ramię możliwie blisko pozycji poziomej.
- Oglądam drogę łańcuszka. Nie może ocierać o krawędzie, zwisać pod złym kątem ani pracować pod obciążeniem już na zimnym kotle.
- Rozpalam kocioł i ustawiam pokrętło na 60°C. Po osiągnięciu tej temperatury i kilkuminutowej stabilizacji ustawiam zaczep tak, aby szczelina klapki wynosiła około 1-2 mm.
- Jeżeli przy ustabilizowanej pracy temperatura jest niższa od zadanej, skraca się łańcuszek. Jeśli jest wyższa, łańcuszek trzeba wydłużyć.
Ważny szczegół: nie robię kalibracji na zimnym i nie oczekuję natychmiastowej reakcji po jednym ruchu pokrętłem. Kocioł ma swoją bezwładność cieplną, czyli opóźnienie między zmianą spalania a zmianą temperatury wody. Dlatego po korekcie daję instalacji chwilę na ustabilizowanie, zamiast „dokręcać” wszystko po minucie.
Jeżeli w danej instalacji jest dodatkowy regulator na rurze spalinowej, zachowuję też odstęp od niego. W instrukcjach pojawia się zalecenie, aby przy takim układzie montować go co najmniej około 45 cm od stack control, bo zbyt bliskie położenie zakłóca pracę całego układu. To drobiazg, który potrafi całkiem zburzyć regulację, choć na pierwszy rzut oka wszystko wygląda dobrze.
Kiedy problem leży w kotle albo kominie
Zdarza się, że sam miarkownik jest sprawny, a winowajcą jest reszta instalacji. W kotłach na paliwo stałe ogromne znaczenie ma czystość wymiennika, drożność kanałów spalinowych, stan komina i ustawienie innych przesłon powietrza. W instrukcjach producentów regularnie pojawiają się też takie czynniki jak ilość paliwa, ilość popiołu, pozycja klapki wtórnego powietrza i ogólna bezwładność całego układu.
Jeśli ciąg kominowy jest za silny, regulator może pracować na granicy możliwości. W praktyce dla palenisk na paliwo stałe spotyka się zakres ciągu nad paleniskiem rzędu 10-20 Pa jako punkt odniesienia do regulacji, ale zawsze trzeba to odnieść do konkretnego kotła i zaleceń producenta. Gdy ciąg jest wyraźnie wyższy, klapka otwiera się i zamyka nerwowo albo regulator nie nadąża z korektą.
Warto też pamiętać o samym paliwie. Mokre drewno, duża ilość drobnych frakcji albo zbyt gruba warstwa żaru zmieniają warunki spalania szybciej, niż regulator zdąży zareagować. Wtedy łatwo odnieść wrażenie, że to miarkownik jest winny, choć tak naprawdę problemem jest niestabilna praca paleniska.
- Sprawdzam drożność komina i kanałów spalinowych.
- Czyszczę nagar, sadzę i nadmiar popiołu.
- Kontroluję, czy klapka wtórnego powietrza nie zaburza regulacji.
- Oceniając pracę, biorę pod uwagę rodzaj opału i jego wilgotność.
- Patrzę, czy klapka nie ma zbyt mocnej sprężyny albo nie jest zbyt ciężka dla regulatora.
Najczęściej właśnie tu pojawia się różnica między szybkim „przeglądnięciem pieca” a faktyczną diagnozą. Ja wolę najpierw odsunąć od podejrzeń komin i sam kocioł, bo dopiero wtedy ma sens ocenianie, czy winna jest głowica termostatyczna.
Jak ustawić wszystko po naprawie, żeby problem nie wrócił
Po odblokowaniu mechanizmu albo korekcie montażu nie zamykam tematu na jednej próbie. Ustawiam regulator ponownie od zera i patrzę, czy kocioł utrzymuje temperaturę stabilnie przez kilka cykli palenia. To ważne zwłaszcza wtedy, gdy wcześniej łańcuszek był zbyt napięty albo klapka chodziła na granicy zacięcia.
Najrozsądniejsza kolejność wygląda tak:
- ustawić regulator na temperaturę odniesienia, zwykle 60°C;
- sprawdzić, czy przy tej temperaturze klapka zostaje uchylona na około 1-2 mm;
- po kilku minutach stabilizacji skorygować długość łańcuszka, nie siłę docisku;
- po pierwszym paleniu wrócić do ustawienia i zobaczyć, czy kocioł nie przegrzewa się ani nie gaśnie zbyt wcześnie;
- nie zostawiać przesłony w pozycji „na sztywno”, bo regulator musi mieć margines pracy.
W praktyce nie walczę o idealny efekt po jednym rozpaleniu. Jeśli po dwóch-trzech cyklach temperatura nadal mocno odbiega od nastawy, traktuję to jako sygnał, że mechanizm nie ma już właściwego zakresu pracy albo sam element termostatyczny jest zużyty. W części modeli da się wymienić sam element czujnika, w innych rozsądniejsza jest wymiana całego regulatora.
Co zrobić, gdy regulacja nie daje efektu mimo poprawnych testów
Jeżeli klapka nadal nie reaguje po sprawdzeniu montażu, ruchu i kalibracji, przestaję szukać na siłę drobnej poprawki. Wtedy patrzę na trzy rzeczy: stan głowicy, stan klapki i stan instalacji kominowej. Pęknięta obudowa, wyrobiony gwint, wyraźnie krzywa dźwignia albo brak reakcji na temperaturę to już nie jest temat do „jeszcze jednego przestawienia łańcuszka”.
Do serwisu warto zadzwonić także wtedy, gdy kocioł przegrzewa się mimo zamkniętej klapki, dym cofa się do kotłowni albo problem wraca zaraz po czyszczeniu. Dobrze jest przygotować model kotła, model regulatora, ustawioną temperaturę, informację o ostatnim czyszczeniu komina i opis tego, jak zachowuje się przesłona. Taki zestaw skraca diagnozę bardziej niż ogólne stwierdzenie, że „coś nie działa”.
Najkrótsza droga do rozwiązania tego typu usterki jest zwykle bardzo przyziemna: najpierw ruch mechaniki, potem kalibracja, na końcu komin i warunki spalania. Jeśli po tej kolejności regulator nadal nie podnosi przesłony tak, jak powinien, problem najczęściej siedzi już w samym elemencie termostatycznym albo w zbyt trudnych warunkach pracy kotła.
