W domowym kotle gazowym ten element odpowiada za bezpieczne odprowadzenie nadmiaru wody z układu, zanim ciśnienie stanie się zbyt wysokie i zacznie szkodzić instalacji. W praktyce odpowiedź na pytanie, gdzie jest zawór upustowy w piecu gazowym, zwykle sprowadza się do znalezienia zaworu bezpieczeństwa obiegu grzewczego, który najczęściej siedzi pod obudową, w dolnej części urządzenia. Poniżej pokazuję, jak go rozpoznać, kiedy zaczyna pracować i co zrobić, żeby nie pogorszyć problemu.
Najważniejsze fakty o zaworze bezpieczeństwa w kotle gazowym
- Zawór bezpieczeństwa zwykle znajduje się pod obudową, w dolnej części kotła, przy hydraulice, pompie lub przyłączu instalacji.
- W obiegu c.o. najczęściej jest to zawór 3 bar; w części c.w.u. w niektórych modelach występuje osobny zawór o wyższej nastawie.
- Jeśli z zaworu leci woda, najczęściej winne są: zbyt wysokie ciśnienie, źle działające naczynie wzbiorcze albo przepełnienie instalacji.
- Nie wolno go zaślepiać, zakręcać ani traktować jako elementu do regulacji ciśnienia.
- Przy zimnej instalacji ciśnienie zwykle mieści się w okolicach 1–2 bar.
- Gdy zawór często upuszcza wodę, kocioł wymaga diagnostyki serwisowej, a nie doraźnego dokręcania.
Czym właściwie jest zawór upustowy w kotle gazowym
W codziennej rozmowie „zawór upustowy” i „zawór bezpieczeństwa” bywają używane zamiennie, ale technicznie chodzi o element, który otwiera się samoczynnie po przekroczeniu dopuszczalnego ciśnienia. To nie jest zawór do regulowania pracy kotła, tylko ostatnia linia ochrony instalacji. W praktyce najczęściej spotyka się zawór 3-barowy dla obiegu centralnego ogrzewania, a w urządzeniach z ciepłą wodą użytkową może być także osobny zawór po stronie c.w.u., często o innej nastawie.
| Obieg | Typowa nastawa | Co chroni | Gdzie zwykle pracuje |
|---|---|---|---|
| Centralne ogrzewanie | 3 bar | Wodę grzewczą i kocioł przed nadciśnieniem | W części hydraulicznej kotła |
| Ciepła woda użytkowa | Często 6–8 bar | Zasobnik lub układ c.w.u. | Po stronie wody użytkowej |
Najważniejsze jest jedno: jeśli zawór się otwiera, nie robi tego „bez powodu”. Zawsze reaguje na konkretny problem ciśnieniowy albo na usterkę w układzie kompensacji. Z tego miejsca najłatwiej przejść do praktyki, czyli do samej lokalizacji zaworu w obudowie.
Gdzie zwykle szuka się go w obudowie kotła
W większości wiszących kotłów gazowych zawór bezpieczeństwa znajduje się pod przednią osłoną, w dolnej części urządzenia, tam gdzie zbiegają się przyłącza wody, pompa, zawór trójdrogowy i kolektor hydrauliczny. Szuka się go po stronie wodnej, nie przy palniku ani wentylatorze. Z mojego doświadczenia największy błąd polega właśnie na szukaniu tego elementu przy komorze spalania, choć to zupełnie inna część kotła.
Jeśli kocioł ma zabudowany zasobnik albo rozbudowaną hydraulikę, zawór może być głębiej schowany, ale nadal pozostaje przy zespole hydraulicznym. W praktyce wygląda to tak, że trzeba patrzeć na dół urządzenia i na okolice króćców wodnych, a nie na górę obudowy. W modelach z dodatkowymi strefami grzewczymi układ bywa bardziej rozbudowany, dlatego zawsze warto podeprzeć się schematem konkretnego urządzenia.
Warto też pamiętać, że nie każdy wyciek pod kotłem oznacza awarię samego zaworu. Czasem woda pojawia się w rurce spustowej po jednorazowym otwarciu zaworu, a czasem źródłem problemu jest coś zupełnie innego, na przykład napełnianie instalacji, które nie zostało dobrze zamknięte. To prowadzi do kolejnego kroku: jak odróżnić właściwy element od podobnych części.
Jak rozpoznać właściwy element bez zgadywania

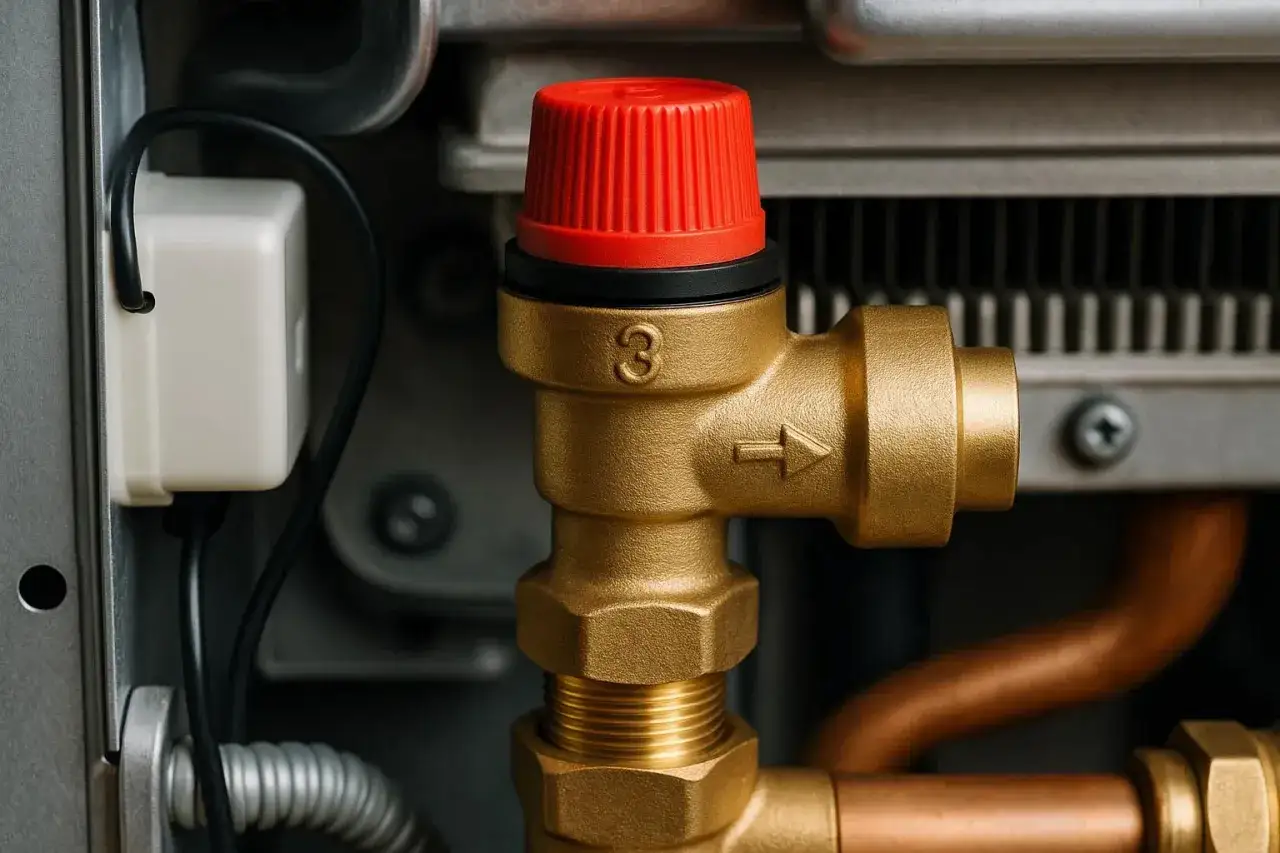

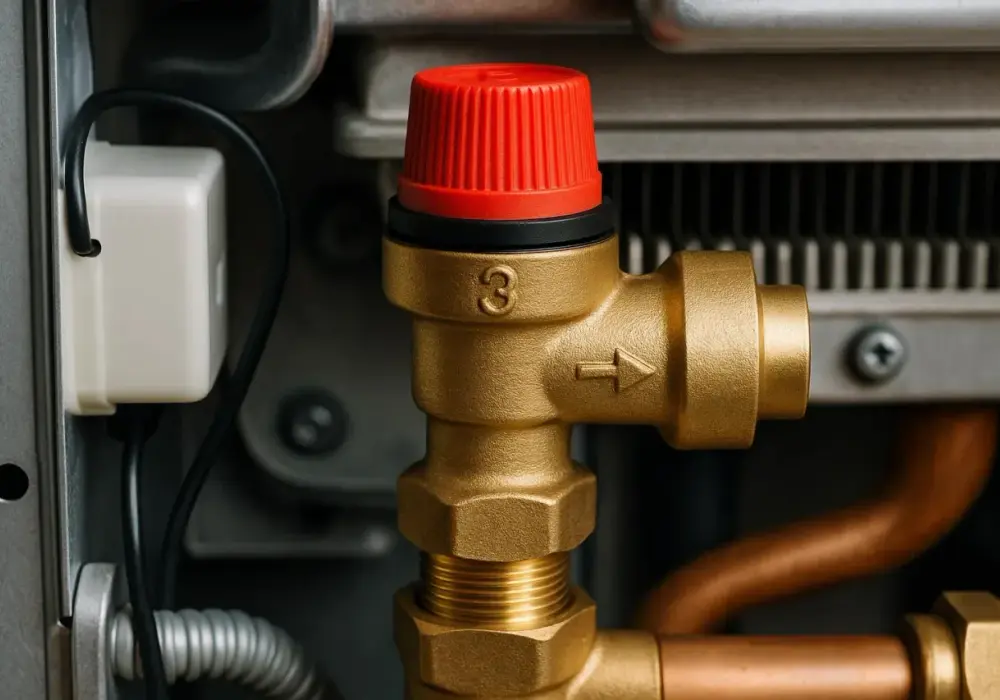

Najpewniejsze są trzy cechy: oznaczenie ciśnienia, mały korpus zaworu i odprowadzenie wody do odpływu. Zawór bezpieczeństwa ma zwykle mosiężny korpus, niewielką dźwignię testową albo kaptur oraz rurkę spustową skierowaną w dół. Tę rurkę warto śledzić wzrokiem, bo często prowadzi do syfonu, kratki ściekowej albo innego miejsca bezpiecznego odprowadzenia wody.
| Cecha | Co oznacza | Z czym nie mylić |
|---|---|---|
| Oznaczenie 3 bar | To zwykle zawór obiegu c.o. | Nie mylić z zaworem gazowym |
| Rurka spustowa skierowana w dół | Odprowadza wodę do odpływu | Nie mylić z wężykiem kondensatu |
| Dźwignia testowa | Umożliwia ręczne otwarcie podczas serwisu | Nie służy do codziennej regulacji |
| Położenie przy pompie lub kolektorze hydraulicznym | Typowe miejsce w kotle wiszącym | Nie przy komorze spalania |
Jeśli nadal masz wątpliwości, patrz na schemat urządzenia. Tam ten element zwykle figuruje w części wodnej, razem z pompą, naczyniem wzbiorczym i zaworem trójdrogowym, a nie przy elementach spalania. Gdy zawór został już odnaleziony, warto zrozumieć, dlaczego czasem zaczyna wypuszczać wodę.
Dlaczego zawór zaczyna puszczać wodę
Najczęstszy powód jest prosty: ciśnienie w układzie robi się za wysokie. W zimnej instalacji c.o. zwykle celuje się w okolice 1–2 bar, a gdy system się nagrzewa, ciśnienie rośnie, ale nie powinno dobijać do wartości otwarcia zaworu. Jeżeli instalacja jest przepełniona, naczynie wzbiorcze straciło poduszkę powietrzną albo ma uszkodzoną membranę, zawór zacznie upuszczać wodę regularnie.
Warto rozróżnić też dwie sytuacje: jednorazowe, krótkie otwarcie po podniesieniu ciśnienia oraz powtarzające się kapanie. To pierwsze może się zdarzyć po dolewce lub po gwałtownym nagrzaniu instalacji; drugie zwykle oznacza usterkę do sprawdzenia. Jeśli kocioł ma zasobnik c.w.u., nadciśnienie może dotyczyć również strony użytkowej, dlatego w niektórych modelach pracuje drugi zawór o innej nastawie.
| Przyczyna | Jak się objawia | Co to zwykle oznacza |
|---|---|---|
| Ciśnienie powyżej 3 bar | Zawór otwiera się zgodnie z przeznaczeniem | Trzeba zredukować nadmiar i sprawdzić przyczynę |
| Uszkodzone naczynie wzbiorcze | Ciśnienie rośnie po nagrzaniu | Potrzebna kontrola serwisowa |
| Otwarty zawór napełniania | Instalacja powoli się przelewa | Trzeba zamknąć zawór i monitorować ciśnienie |
| Zużyty zawór | Kapie mimo prawidłowego ciśnienia | Wymiana lub regeneracja przez serwis |
| Kamień lub brud | Zawór nie domyka po otwarciu | Czyszczenie lub wymiana |
Jeśli zawór był mokry tylko raz, zaczął kapać po mocnym dolewaniu wody i potem ucichł, obserwacja może wystarczyć. Jeśli jednak woda wraca regularnie, problem zwykle leży gdzie indziej niż w samym zaworze. Wtedy przechodzę do prostej kontroli, którą da się wykonać bez rozbierania całego kotła.
Co możesz sprawdzić sam, a czego nie ruszać
Ja zawsze zaczynam od rzeczy najprostszych, bo to one najczęściej rozstrzygają sprawę. Najpierw sprawdź ciśnienie na zimnym kotle, potem zobacz, czy zawór napełniania nie został lekko otwarty, a na końcu obejrzyj rurkę spustową i miejsce pod urządzeniem. Jeśli ciśnienie spadło poniżej 1 bara, instalację zwykle trzeba uzupełnić do poziomu zalecanego przez producenta, najczęściej w okolice 1–2 barów, ale tylko wtedy, gdy wiesz, który zawór odpowiada za dolewanie i masz pewność, że problem nie wynika z nieszczelności.
- Odczytaj ciśnienie na zimnym kotle.
- Sprawdź, czy zawór napełniania jest całkowicie zamknięty.
- Obejrzyj odpływ zaworu bezpieczeństwa i to, czy woda faktycznie z niego wychodzi.
- Sprawdź, czy pod kotłem nie ma ciągłej wilgoci po wcześniejszym upuszczeniu.
- Jeśli zawór dalej kapie po ustabilizowaniu ciśnienia, zleć serwisowi kontrolę naczynia wzbiorczego i samego zaworu.
Tego nie rób: nie zaklejaj odpływu, nie zakręcaj zaworu bezpieczeństwa „na próbę”, nie blokuj jego dźwigni i nie traktuj go jako sposobu na ukrycie wycieku. Odpływ tego elementu powinien pozostać drożny, a sam zawór ma mieć możliwość zadziałania wtedy, gdy ciśnienie naprawdę wzrośnie. Jeśli w grę wchodzi także zapach gazu albo błąd spalania, przerywasz własne działania i wzywasz serwis bez dalszych eksperymentów.
W praktyce najlepiej naprawia się nie sam skutek, tylko przyczynę nadciśnienia. Dlatego ostatnia sekcja zbiera to, co naprawdę warto zapamiętać, zanim uznasz temat za zamknięty.
Co jeszcze warto sprawdzić przy regularnym przeglądzie kotła
Jeśli zawór bezpieczeństwa zadziałał choć raz, ja zawsze patrzę szerzej niż na samą kroplę wody. Trzeba sprawdzić naczynie wzbiorcze, ciśnienie instalacji po wystudzeniu, poprawność napełniania oraz stan odpływu z zaworu. To właśnie naczynie wzbiorcze najczęściej decyduje o tym, czy zawór będzie pracował sporadycznie, czy zacznie regularnie wyrzucać wodę.
Najkrócej: w kotle gazowym zawór upustowy to zwykle zawór bezpieczeństwa obiegu grzewczego, schowany przy hydraulice na dole urządzenia. Jeśli kapie rzadko, sprawdzasz ciśnienie i ustawienie zaworu napełniania; jeśli robi to często, wzywasz serwis i szukasz przyczyny w naczyniu wzbiorczym albo całej instalacji. To właśnie takie podejście oszczędza czas, wodę i niepotrzebne rozbieranie obudowy.
