W instalacjach grzewczych i wentylacyjnych rotametr pomaga szybko sprawdzić, czy przez pętlę, gałąź albo odcinek testowy płynie tyle medium, ile zakłada projekt. Taki wskaźnik przepływu przydaje się zwłaszcza w ogrzewaniu podłogowym, ale ma sens także tam, gdzie trzeba kontrolować przepływ wody, mieszaniny glikolowej albo powietrza. W tym tekście wyjaśniam, jak działa, gdzie go montować, jak czytać skalę i jak ustawić przepływy tak, żeby instalacja pracowała równo i bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć przed regulacją przepływu
- Najczęściej służy do lokalnej kontroli przepływu na rozdzielaczu, a nie do rozliczania energii czy archiwizacji danych.
- Skala bywa przypisana do konkretnego medium, więc nie wolno jej bezmyślnie przenosić między wodą, glikolem i powietrzem.
- W ogrzewaniu podłogowym długość pętli ma bezpośredni wpływ na nastawę: dłuższe obiegi zwykle wymagają większego przepływu.
- Orientacyjny zakres dla podłogówki to często około 0,5-4 l/min, a dla rur 16x2 mm można przyjąć około 2-2,3 l/min na 100 m jako punkt startowy.
- Na odczyt silnie wpływają montaż, odpowietrzenie, czystość instalacji i drgania rurociągu.
- Jeśli potrzebujesz zdalnego nadzoru, automatyki lub pracy w trudnym medium, prosty wskaźnik może nie wystarczyć.
Gdzie taki wskaźnik naprawdę się przydaje
Najczęściej widzę go tam, gdzie potrzebna jest szybka, lokalna kontrola bez skomplikowanej elektroniki. W budynkach mieszkalnych i małych obiektach świetnie sprawdza się na rozdzielaczu ogrzewania podłogowego, bo pozwala od razu ocenić, które pętle są zdławione, a które dostają zbyt dużo czynnika. W instalacjach wentylacyjnych i układach z gazem jego rola jest bardziej pomocnicza, bo przy większych kanałach lub zmiennych warunkach przepływu częściej wygrywają czujniki elektroniczne.
| Gdzie go spotykam | Po co jest używany | Co daje w praktyce |
|---|---|---|
| Rozdzielacz podłogowy | Równoważenie pętli grzewczych | Szybki podgląd, czy każda pętla dostaje właściwy przepływ |
| Układ z wodą lub glikolem | Lokalna kontrola przepływu i diagnostyka | Łatwiej wykryć zator, zapowietrzenie albo złą nastawę |
| Stanowisko testowe lub mały obieg gazowy | Kontrola małych i stabilnych strumieni | Prosty odczyt bez konieczności montowania rozbudowanej aparatury |
To ważne rozróżnienie: w budynkach wskaźnik przepływu jest narzędziem do strojenia instalacji, a nie celem samym w sobie. Najpierw musi istnieć sensowny układ hydrauliczny albo wentylacyjny, a dopiero potem ma sens dokładna regulacja. Z tego wynika też sposób działania, który warto dobrze zrozumieć przed montażem.

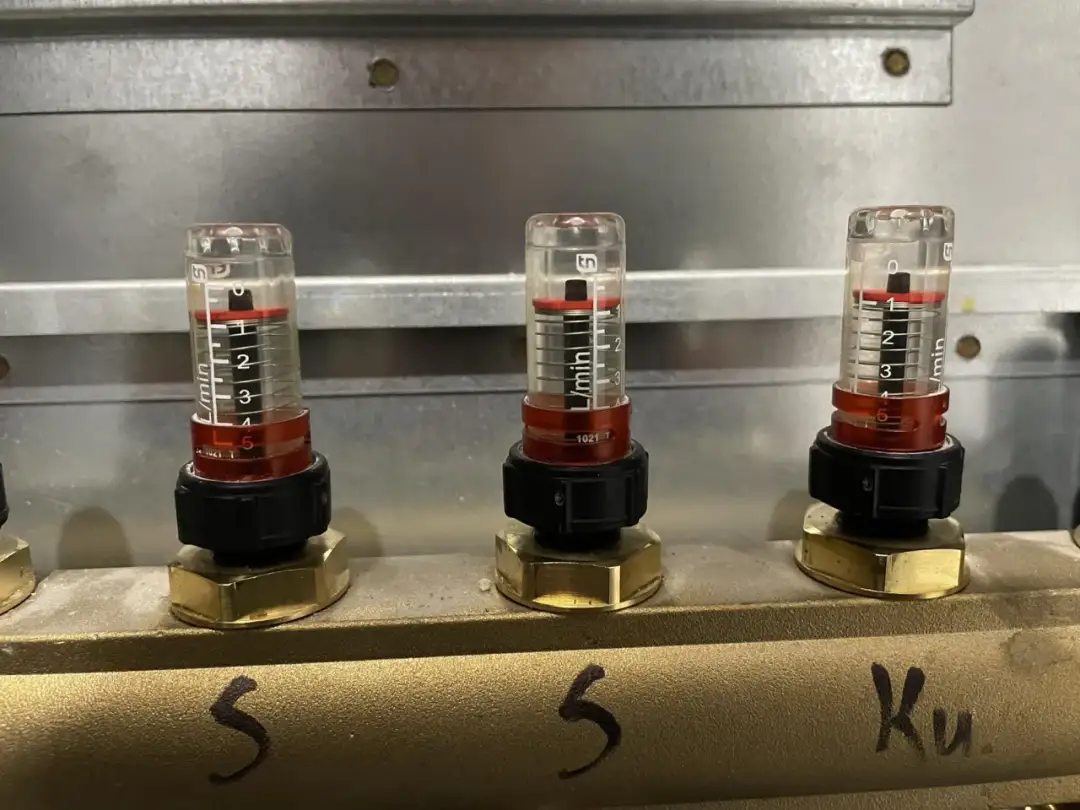

Jak działa i jak czytać skalę
Zasada jest prosta. Medium przepływa przez korpus z pływakiem albo zwężającą się rurką, a element ruchomy ustawia się w miejscu równowagi pomiędzy siłą przepływu i ciężarem. Im większy strumień, tym wyżej przemieszcza się pływak. W praktyce oznacza to, że urządzenie pokazuje nie tylko „czy coś płynie”, ale też mniej więcej jak mocno płynie.
Tu zaczynają się niuanse, które początkujący często pomijają. Skala nie zawsze jest uniwersalna. Inaczej zachowuje się dla wody, inaczej dla mieszaniny z glikolem, a jeszcze inaczej dla powietrza czy innych gazów. Do tego dochodzą warunki odniesienia, takie jak temperatura i ciśnienie, więc ten sam odczyt nie musi oznaczać identycznego przepływu w dwóch różnych instalacjach.
Najbezpieczniej traktuję odczyt jako informację roboczą, a nie absolutną prawdę bez kontekstu. Warto pamiętać o kilku zasadach:
- odczyt wykonuj zgodnie z instrukcją danego modelu, bo w części wersji liczy się środek pływaka, a w innych górna krawędź;
- patrz na skalę na wprost, nie pod kątem;
- nie przenoś wartości z jednej instalacji do drugiej bez sprawdzenia medium i warunków pracy;
- jeżeli wskazanie „pływa”, najpierw sprawdź stabilność przepływu, a dopiero potem sam wskaźnik.
Właśnie dlatego ten element jest tak użyteczny przy uruchamianiu instalacji: daje szybki, wizualny sygnał, ale jednocześnie wymaga poprawnego montażu i rozsądnej interpretacji. Od tego zależy, czy odczyt będzie pomocny, czy tylko pozornie precyzyjny.
Jak go zamontować, żeby wskazania miały sens
Montaż decyduje o tym, czy pokazana wartość ma jakąkolwiek wartość użytkową. W wersjach przemysłowych zwykle trzeba zachować pozycję pionową i kierunek przepływu wskazany przez producenta. Często zaleca się też krótkie odcinki proste przed i za urządzeniem, a w instalacji gazowej dodatkowo osuszenie rurociągu przed uruchomieniem. W układach hydraulicznych sens ma również solidne podparcie przewodów, bo drgania potrafią zniekształcić pracę pływaka.
- Sprawdź kierunek przepływu na korpusie przed montażem.
- Ustaw urządzenie dokładnie tak, jak wymaga tego karta produktu.
- Przepłucz instalację, żeby usunąć opiłki, szlam i resztki montażowe.
- Nie narażaj wskaźnika na stałe drgania od pompy, wentylatora lub źle podpartej rury.
- W instalacjach gazowych upewnij się, że przewód jest suchy i czysty.
W rozdzielaczu podłogowym dochodzi jeszcze jedna rzecz: urządzenie musi pracować w realnych warunkach układu, czyli po odpowietrzeniu, przy otwartych i drożnych pętlach oraz po wstępnym uruchomieniu źródła ciepła. Inaczej łatwo pomylić zapowietrzenie albo zabrudzenie z błędną nastawą. Gdy montaż jest zrobiony poprawnie, dopiero wtedy ma sens właściwa regulacja przepływu.

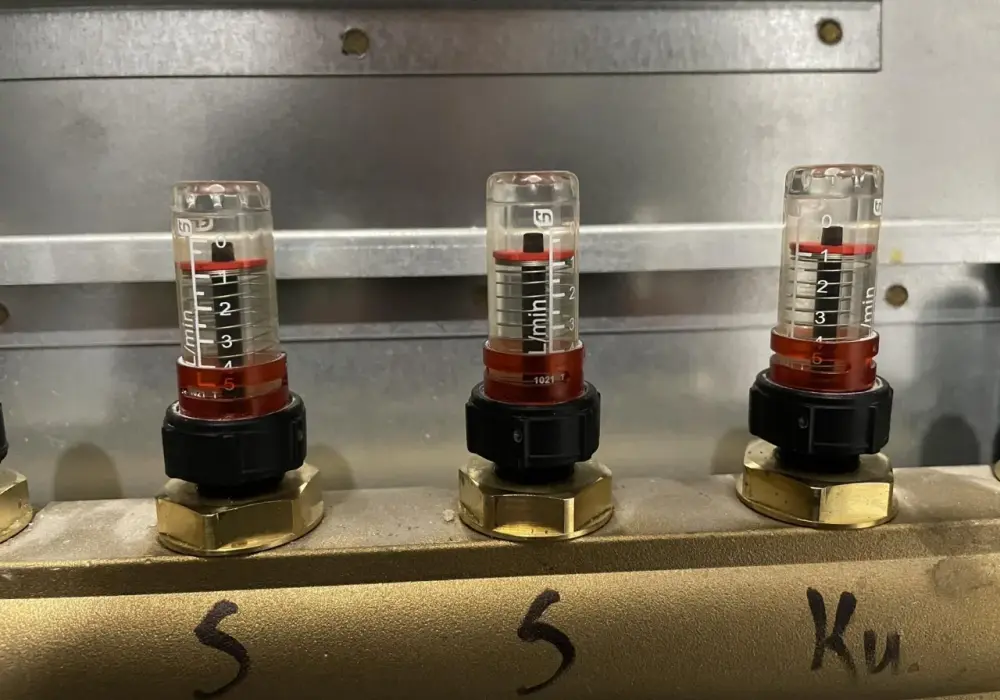

Jak ustawić przepływ w ogrzewaniu podłogowym

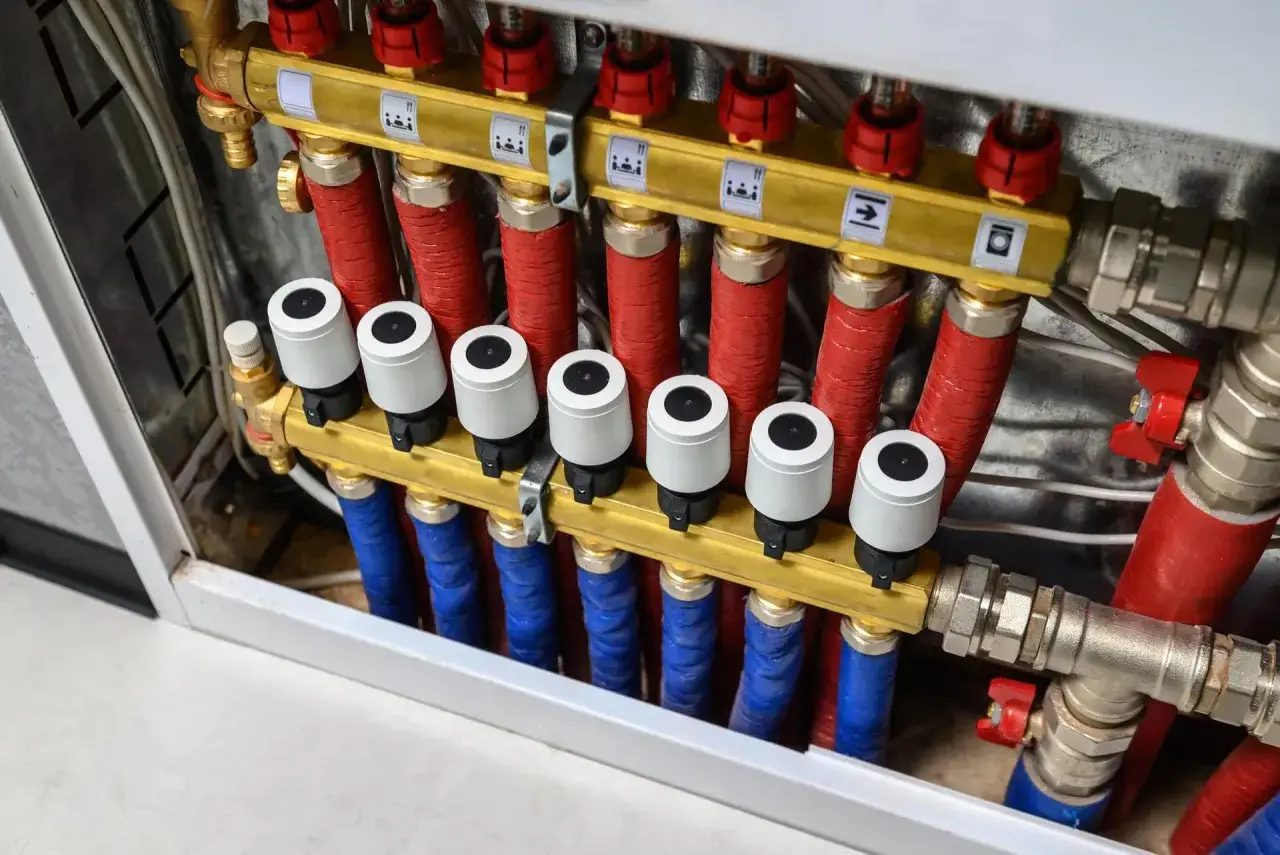

Na rozdzielaczu wskaźnik pokazuje przepływ w każdej pętli, więc od razu widać, gdzie brakuje wody, a gdzie przepływ jest zbyt duży. Ja zawsze zaczynam od projektu, bo to on powinien wyznaczać punkt wyjścia. Jeśli projektu nie ma, trzeba działać ostrożnie i traktować orientacyjne wartości jako start, nie jako ostateczną nastawę.
- Najpierw odpowietrz instalację i upewnij się, że układ pracuje stabilnie.
- Sprawdź, czy wszystkie pętle są drożne i czy zawory nie są częściowo zamknięte.
- Ustaw najdłuższe obiegi jako pierwsze, bo to one zwykle potrzebują większego przepływu.
- Krótsze pętle dław stopniowo, zamiast zostawiać je całkowicie otwarte.
- Przy braku projektu traktuj widełki około 0,5-4 l/min jako punkt orientacyjny dla podłogówki.
- Dla pętli z rurą 16x2 mm często przyjmuje się około 2-2,3 l/min na 100 m długości jako sensowny punkt startowy.
- Po stabilizacji sprawdź różnicę temperatur między zasilaniem i powrotem; zwykle celuje się w około 5-10°C.
Najlepszy efekt daje regulacja po kolei: długie pętle najpierw, krótkie później, a na końcu kontrola po kilku godzinach pracy lub po pełnym cyklu dogrzania budynku. To prosty proces, ale wymaga cierpliwości. Jednorazowe „ustawienie na oko” zwykle kończy się nierówną temperaturą podłogi i niepotrzebnym zużyciem energii.
Jakie błędy najczęściej psują odczyt
Najwięcej problemów nie bierze się z samego wskaźnika, tylko z instalacji dookoła niego. W praktyce widzę cztery powtarzające się sytuacje: zły montaż, zapowietrzenie, zabrudzenie oraz próby regulacji bez projektu. Każda z nich daje podobny efekt końcowy, czyli pozornie dziwny odczyt, który wcale nie musi oznaczać awarii urządzenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Pływak stoi na zero mimo pracy pompy | Zapowietrzenie, zamknięty zawór, blokada przepływu | Odpowietrzenie, pozycję zaworów, drożność pętli |
| Wskazanie skacze lub drży | Drgania rurociągu, pulsacja pompy, zanieczyszczenie | Podparcie rur, czystość układu, stabilność pracy źródła |
| Wszystkie pętle pokazują niemal to samo | Brak rzeczywistej regulacji albo błędna nastawa wstępna | Długości pętli, projekt, stopień zdławienia krótszych obiegów |
| Odczyt nie zgadza się po zmianie medium | Skala przypisana do innego płynu lub gazu | Typ medium, temperatura, ciśnienie, kartę katalogową |
| Najkrótsze pętle grzeją zbyt mocno | Za duży przepływ przez obiegi o małym oporze hydraulicznym | Stopniowe zdławienie i ponowna kontrola po stabilizacji |
W wentylacji logika jest podobna. Jeśli filtr się brudzi, wentylator zmienia bieg albo przepustnica pracuje nierówno, wskaźnik pokaże skutek, a nie przyczynę. Dlatego zanim uznam coś za błąd pomiaru, sprawdzam stan całego obiegu, nie tylko sam element pomiarowy. Taka kolejność oszczędza czas i zwykle prowadzi prosto do źródła problemu.
Kiedy wystarczy prosty wskaźnik, a kiedy lepiej wybrać inny pomiar
Nie każda instalacja potrzebuje tego samego poziomu kontroli. W prostych układach domowych i podczas rozruchu podłogówki pływakowy wskaźnik przepływu jest zwykle w zupełności wystarczający. Daje natychmiastową informację, jest tani w eksploatacji i nie wymaga skomplikowanej konfiguracji. Jeśli jednak potrzebujesz zdalnego odczytu, integracji z automatyką budynkową albo pracy w trudniejszych warunkach, prosty układ może okazać się zbyt ograniczony.
| Kiedy wystarcza prosty wskaźnik | Kiedy lepiej sięgnąć po inny pomiar |
|---|---|
| Ręczna regulacja pętli i szybki podgląd na miejscu | Potrzebny zdalny odczyt, logowanie danych lub integracja z BMS |
| Czyste medium i stabilne warunki pracy | Medium bywa zabrudzone, pulsuje albo zmienia parametry |
| Liczy się niski koszt i prostota obsługi | Wymagana jest większa dokładność i powtarzalność |
| Chcesz szybko wyregulować rozdzielacz lub mały obieg | Trzeba rozliczać energię, prowadzić monitoring albo sterowanie automatyczne |
W takich bardziej wymagających zastosowaniach częściej sprawdzają się czujniki elektroniczne, ultradźwiękowe albo rozwiązania różnicowo-ciśnieniowe. To nie znaczy, że klasyczny wskaźnik jest słaby. Po prostu ma inne zadanie: ma pomóc mi szybko ocenić, czy instalacja grzewcza albo wentylacyjna jest zbilansowana w danym punkcie. Jeśli patrzę na temat praktycznie, największą różnicę robi nie sam przyrząd, lecz poprawny montaż, odpowietrzenie i sensowna nastawa całego układu.
