To praktyczny przewodnik po tym, jak wygląda podłączenie grzejnika od dołu, kiedy ma sens i jak uniknąć błędów przy pierwszym uruchomieniu. Pokazuję też, jak rozpoznać właściwy model, czym różni się dolne podłączenie od bocznego i na co zwrócić uwagę, żeby grzejnik grzał równomiernie, a nie tylko „na papierze”.
Najważniejsze rzeczy do sprawdzenia przed montażem
- Grzejnik musi być fabrycznie przystosowany do dolnych przyłączy, najlepiej z oznaczeniem kierunku zasilania i powrotu.
- W wielu modelach spotkasz rozstaw króćców 50 mm, ale zawsze potwierdzaj to w karcie technicznej konkretnego grzejnika.
- Nie zakładaj, że zasilanie i powrót można zamienić bez konsekwencji - w wielu konstrukcjach spada wtedy moc oddawania ciepła.
- Przed montażem sprawdź też typ instalacji: dwuprzewodową, jednorurową albo mieszaną, bo od tego zależy dobór zaworu.
- Po podłączeniu konieczne są próba szczelności, odpowietrzenie i kontrola, czy cały panel nagrzewa się równomiernie.
Kiedy podłączenie grzejnika od dołu ma sens, a kiedy lepiej wybrać inny układ
W remontach i nowych aranżacjach dolne przyłącze ma jedną dużą zaletę: pozwala ukryć rury i zachować czystą linię ściany. Dla mnie to rozwiązanie ma sens wtedy, gdy grzejnik ma być elementem uporządkowanego wnętrza, a instalacja jest od początku planowana pod taki układ.
Nie wybieram go jednak „z automatu”. Jeśli rury wychodzą już z boku ściany, a budżet jest napięty, boczne podłączenie bywa po prostu rozsądniejsze. Przy dolnym układzie liczy się nie tylko estetyka, ale też zgodność z typem grzejnika, zaworem i kierunkiem przepływu w instalacji.
| Sytuacja | Dolne podłączenie | Boczne podłączenie |
|---|---|---|
| Nowa instalacja | Łatwiej ukryć rury i lepiej uporządkować wizualnie ścianę | Rzadziej wybierane, jeśli zależy Ci na estetyce |
| Remont z wymianą grzejnika | Dobre, jeśli można od razu przygotować odpowiedni rozstaw przyłączy | Często prostsze, gdy istniejące rury już tak wychodzą |
| Grzejnik z fabryczną wkładką zaworową | Zwykle najlepszy wybór | Możliwe tylko w modelach przewidzianych przez producenta |
| Stara instalacja | Może wymagać większych przeróbek | Bywa tańsze i mniej inwazyjne |
Jeśli masz wątpliwość, czy układ dolny naprawdę coś daje w Twoim przypadku, najpierw sprawdź model grzejnika i przebieg rur, a dopiero potem decyduj o zakupie. To prowadzi wprost do najważniejszej rzeczy: sam radiator musi być do tego przystosowany.
Jak rozpoznać właściwy model i króćce
Nie każdy grzejnik nadaje się do dolnego podłączenia. Najczęściej szukam modeli panelowych z wkładką zaworową albo wersji z oznaczeniem przyłącza środkowego 50 mm. To właśnie ten zapis zwykle oznacza dwa dolne króćce oddalone od siebie o 50 mm, co ułatwia montaż typowego zestawu podłączeniowego.
Na karcie produktu zwracam uwagę na kilka konkretów: rozmiar gwintu, kierunek zasilania, dopuszczalny typ instalacji i to, czy producent przewidział montaż zaworu termostatycznego. Jeżeli katalog nie podaje wprost, że model ma dolne przyłącze, nie zakładam tego „na oko”.
| Oznaczenie na produkcie | Co zwykle oznacza | Dlaczego to ważne |
|---|---|---|
| 50 mm | Rozstaw osi przyłączy w dolnej części grzejnika | Pomaga dobrać odpowiedni zestaw podłączeniowy |
| G 1/2 | Gwint przyłączeniowy najczęściej spotykany w grzejnikach | Decyduje o kompatybilności z zaworami i nyplami |
| Valve / integral valve | Wbudowana wkładka zaworowa | Nie trzeba dorabiać całego sterowania od zera |
| 2-pipe | Grzejnik do instalacji dwururowej | To najczęstszy układ w mieszkaniach i domach |
| 1-pipe | Wersja do instalacji jednorurowej | Wymaga właściwego zaworu i nie toleruje przypadkowych zamienników |
Przy wymianie starego grzejnika błąd najczęściej nie leży w samym korpusie, tylko w niedopasowaniu modelu do instalacji. Kiedy ten etap jest dopięty, montaż staje się zwykłą robotą instalacyjną, a nie improwizacją.
Jak przygotować instalację przed montażem
Przed wierceniem i skręcaniem przyłączy zawsze zaczynam od pomiarów. Sprawdzam oś grzejnika, rozstaw rur, miejsce na zawór termostatyczny i to, czy po zawieszeniu grzejnik nie będzie kolidował z parapetem, listwą albo zabudową meblową.
Jeśli wymieniam stary element, nie pomijam płukania instalacji. W praktyce właśnie w starych układach najwięcej problemów powodują osady, szlam i resztki po wcześniejszych pracach. Drobne zanieczyszczenia potrafią zablokować wkładkę zaworową albo odpowietrznik szybciej, niż wielu osobom się wydaje.
- Sprawdź, czy instalacja jest dwuprzewodowa czy jednorurowa.
- Potwierdź kierunek zasilania i powrotu na grzejniku oraz na zaworze.
- Przygotuj właściwe uszczelnienia, adaptery i zawieszenia z kompletu.
- Zweryfikuj szablon montażowy producenta, a nie tylko orientacyjny rozstaw na ścianie.
- Upewnij się, że grzejnik po montażu da się bez problemu odpowietrzyć.
Ja zawsze wolę poświęcić kilka minut na dokładny pomiar niż później poprawiać źle ustawione przyłącze. To właśnie przygotowanie instalacji decyduje o tym, czy dalszy montaż pójdzie gładko.
Montaż krok po kroku bez zbędnych poprawek
Sam montaż najlepiej prowadzić spokojnie i bez siłowania się z gwintami. W praktyce liczy się kolejność, bo odwrócenie jej zwykle kończy się naprężeniem rur, nieszczelnością albo krzywo zawieszonym korpusem.
- Odłącz odcinek instalacji i spuść wodę z fragmentu, nad którym pracujesz, albo zamknij zawory odcinające.
- Przygotuj miejsce pod uchwyty i zawieś grzejnik zgodnie z szablonem producenta.
- Ustaw korpus idealnie w poziomie, a odpowietrznik w najwyższym punkcie.
- Podłącz zasilanie i powrót zgodnie z oznaczeniami na grzejniku i zaworze.
- Dokręć połączenia z wyczuciem, bez przesadnego dociskania uszczelek.
- Napełnij instalację, sprawdź szczelność i dopiero potem uruchom ogrzewanie.
Jeżeli w komplecie znajduje się wkładka zaworowa, nie zakładam, że wszystko zadziała samo z siebie. Taki element ma określony kierunek przepływu i właśnie od niego zależy, czy ciepła woda trafi tam, gdzie powinna. Po tej części zostaje już regulacja hydrauliczna, a ona często decyduje o komforcie bardziej niż sam wybór grzejnika.
Ustawienie zaworu, przepływu i odpowietrzenia

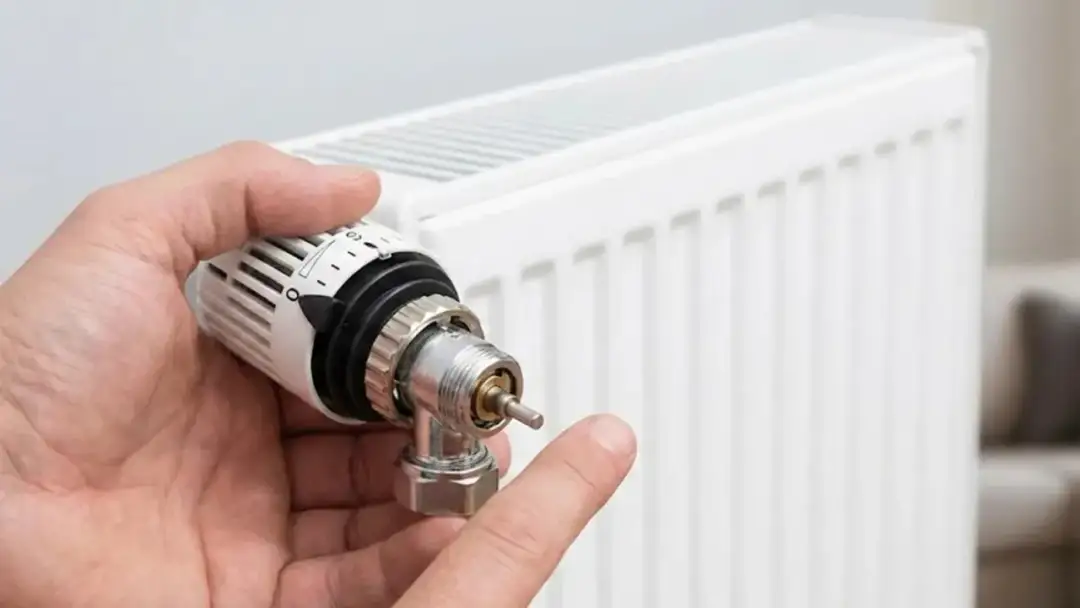

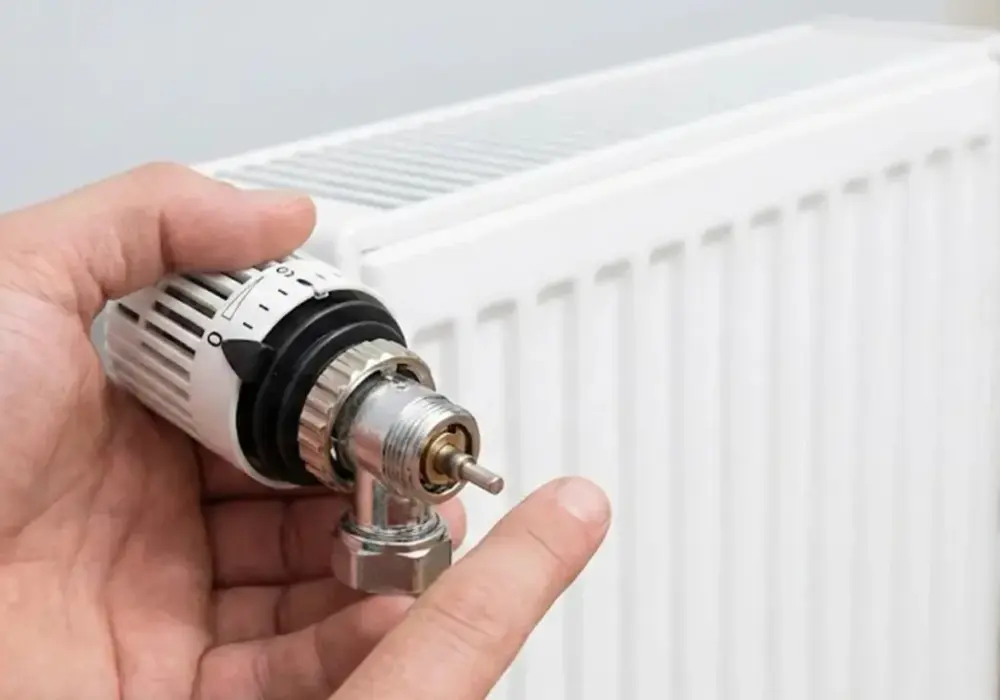

W grzejnikach z dolnym przyłączem zawór termostatyczny nie jest dodatkiem „dla wygody”, tylko częścią układu regulacji. Wkładka zaworowa, czyli element sterujący przepływem w grzejniku, pozwala ograniczać lub zwiększać ilość wody trafiającej do korpusu. Jeśli jest źle ustawiona, grzejnik może grzać nierówno albo zbyt słabo.
Przy pierwszym uruchomieniu zwracam uwagę na trzy rzeczy: czy grzejnik równomiernie się nagrzewa, czy nie słychać bulgotania oraz czy po kilku godzinach nie trzeba ponownie odpowietrzyć układu. To normalne, że po napełnieniu instalacji z grzejnika wychodzi jeszcze trochę powietrza.
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Góra grzejnika jest chłodna | Powietrze w układzie | Odpowietrzyć grzejnik i sprawdzić ciśnienie w instalacji |
| Grzejnik grzeje tylko częściowo | Za mały przepływ albo zła nastawa zaworu | Skontrolować ustawienie wkładki zaworowej |
| Słychać szum lub bulgotanie | Powietrze lub zbyt gwałtowne napełnianie | Odpowietrzyć i sprawdzić sposób napełnienia instalacji |
| Pokój nie dogrzewa się mimo otwartego zaworu | Za mały grzejnik albo zły dobór mocy do temperatury pracy | Zweryfikować moc w danych katalogowych dla realnych parametrów instalacji |
Warto pamiętać o jeszcze jednej rzeczy: moc katalogowa grzejnika zależy od parametrów zasilania, więc w niskotemperaturowych instalacjach nie wolno zakładać, że urządzenie będzie oddawało tyle samo ciepła co przy wyższej temperaturze wody. To właśnie tutaj najczęściej wychodzą błędy projektowe, a nie przy samym skręcaniu złączek.
Błędy, które najczęściej psują efekt
W dolnym układzie kilka pomyłek powtarza się wyjątkowo często. Najgorsze jest to, że na pierwszy rzut oka wszystko wygląda poprawnie, a problem wychodzi dopiero po uruchomieniu albo w pierwszych tygodniach sezonu grzewczego.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Odwrotne podłączenie zasilania i powrotu | W wielu kartach producentów moc spada o ponad 30% | Sprawdzić oznaczenia i kierunek przepływu przed skręceniem instalacji |
| Zły typ grzejnika do systemu 1-pipe lub 2-pipe | Nierówne grzanie i problemy z regulacją | Dopasować model do układu instalacji, nie tylko do wymiaru |
| Brak odpowietrzenia po napełnieniu | Bulgotanie, chłodna góra, słabsza moc | Odpowietrzyć po montażu i ponownie po pierwszym nagrzaniu |
| Niedopasowany rozstaw przyłączy | Naprężenia na gwintach i ryzyko przecieku | Trzymać się szablonu producenta i nie wymuszać położenia rur |
| Brak regulacji przepływu | Jeden grzejnik grzeje zbyt mocno, inny za słabo | Po montażu sprawdzić nastawy zaworu i zrównoważenie instalacji |
Jeśli miałbym wskazać jeden błąd, który najczęściej robi największą różnicę, to właśnie zamiana stron zasilania i powrotu. W dolnym podłączeniu nie jest to detal, tylko element wpływający na realną pracę całego grzejnika.
Co sprawdzić po pierwszym uruchomieniu, żeby nie wracać do tematu
Po pierwszym nagrzaniu nie kończę pracy od razu. Zostawiam instalację na chwilę, sprawdzam połączenia jeszcze raz i obserwuję, czy grzejnik nagrzewa się równomiernie na całej powierzchni. To szybki test, który oszczędza późniejszych reklamacji i nerwowego szukania przecieku w środku zimy.
- Sprawdź, czy nie pojawia się wilgoć przy złączkach po ostygnięciu instalacji.
- Upewnij się, że grzejnik nie szumi i nie „pracuje” mechanicznie przy zmianach temperatury.
- Zweryfikuj, czy pokój osiąga temperaturę bez konieczności całkowitego otwarcia zaworu.
- Jeśli grzejnik jest w ciągu kilku dni ponownie zapowietrzony, poszukaj przyczyny w instalacji, a nie tylko w samym odpowietrzeniu.
Dobrze wykonane dolne podłączenie nie wymaga później codziennej uwagi. Daje za to porządek wizualny, prostszą aranżację ściany i stabilną pracę ogrzewania, o ile model, zawór i hydraulika są dobrane bez zgadywania.
