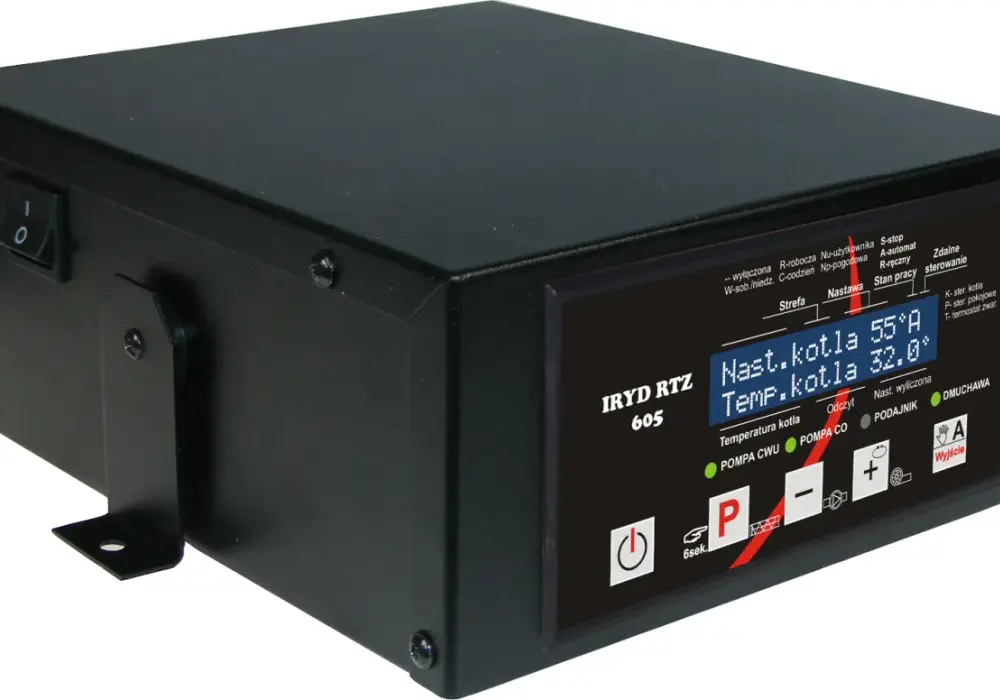

Sterownik Iryd RTZ PID wymaga ustawień, które pasują do konkretnego kotła, paliwa i instalacji, a nie do jednej uniwersalnej recepty. W praktyce najwięcej daje dobrze dobrana temperatura zadana, rozsądny czas podawania, odpowiedni nadmuch i spokojne strojenie członów regulacji. Poniżej pokazuję, od czego zacząć, co zmieniać po kolei i jak rozpoznać, że kocioł pracuje już stabilnie.
Najważniejsze są temperatura, podawanie, nadmuch i podtrzymanie
- PID pomaga utrzymać temperaturę blisko zadanej, ale nie zastąpi dobrze ustawionego podawania opału i dmuchawy.
- Na start najbezpieczniej trzymać się fabrycznych wartości: 55°C dla kotła, 100% ograniczenia mocy i 30 s czasu między podaniami dla pełnej mocy.
- Jeśli kocioł nie dobija temperatury, zwykle najpierw koryguje się nadmuch i częstotliwość podawania, a dopiero potem same parametry regulacji.
- Gwałtowne przeregulowania najczęściej oznaczają zbyt agresywne KI albo zbyt mocną pracę dmuchawy.
- W instalacjach z mieszaczem, termostatem albo czujnikiem spalin zmienia się nie tylko komfort, ale też sposób, w jaki sterownik reaguje na obciążenie.
Jak w praktyce działa regulacja PID w tym sterowniku
W tym modelu PID nie jest teorią dla samej teorii. W praktyce to sposób, żeby kocioł nie pracował nerwowo: zamiast ciągle przechodzić z pełnej mocy do podtrzymania, sterownik płynnie dobiera czas między podaniami, siłę nadmuchu i moment wejścia w podtrzymanie. Gdy temperatura zbliża się do zadanej, regulator jeszcze przez chwilę ją stabilizuje, a dopiero potem przechodzi do spokojniejszej pracy.
To ważne, bo w tym sterowniku nie stroi się jednego „magicznego” parametru. Na efekt składa się kilka ustawień naraz: temperatura kotła, ograniczenie mocy, czasy podawania, nadmuch, podtrzymanie oraz korekty KP i KI. Jeśli wyłączysz regulację PID, sterownik działa jak zwykły układ dwustanowy i część parametrów znika z menu użytkownika, więc od razu widać, że logika pracy jest prostsza, ale też mniej elastyczna.
Ja zaczynam od jednego założenia: najpierw trzeba ustawić sensowną bazę spalania, dopiero potem dopracować algorytm. Kiedy to jest jasne, dużo łatwiej dobrać konkretne parametry dla twojego kotła.
Które parametry zmieniać w pierwszej kolejności
Jeśli ustawiam kocioł od zera, nie ruszam wszystkiego naraz. Najpierw sprawdzam temperaturę kotła, moc maksymalną i parametry dla 100% mocy, bo to one decydują o tym, czy palenisko ma siłę wejść na właściwy poziom. Nazwy mogą się minimalnie różnić między wersjami panelu, ale logika pozostaje ta sama.
| Parametr | Wartość startowa | Po co jest | Kiedy go korygować |
|---|---|---|---|
| Nastawa temp. kotła | 55°C | Temperatura bazowa pracy | Gdy instalacja jest zbyt chłodna albo kocioł nie ma zapasu mocy |
| Ograniczenie mocy maksymalnej | 100% | Górny limit pracy kotła | Gdy kocioł jest przewymiarowany lub paliwo jest zbyt agresywne |
| Czas między podawaniem dla 100% mocy | 30 s | Najmocniejsza praca paleniska | Gdy kocioł nie dobija temperatury albo robi się krater na retorcie |
| Wydajność dmuchawy dla 100% mocy | 15 bieg | Ilość powietrza do spalania | Gdy płomień jest zbyt słaby, dymi lub opał nie dopala się równo |
| Czas między podawaniem dla 1% mocy | 3 min | Praca blisko temperatury zadanej | Gdy temperatura faluje wokół zadanej |
| Wydajność dmuchawy dla 1% mocy | 1 bieg | Minimalny nadmuch | Gdy żar gaśnie przy małej mocy |
| Podtrzymanie | 10 s / 15 min / krotność 1 | Utrzymanie żaru po wejściu w spokojniejszą pracę | Gdy kocioł gaśnie po kilku godzinach albo pracuje zbyt ospale |
| Przedłużenie pracy PID | 2°C | Ile ponad nastawę algorytm ma jeszcze stabilizować | Gdy kocioł przegrzewa się albo zbyt wcześnie wpada w podtrzymanie |
Do menu instalacyjnego wchodzi się z poziomu ustawień serwisowych, zwykle po kodzie 10. Warto zapisywać każdą zmianę od razu, bo wyjście z edycji bez zatwierdzenia kasuje korektę. Ja robię to w prostej kolejności: najpierw potwierdzam temperaturę kotła, potem nadmuch, później podawanie, a na końcu dopiero wracam do KP i KI.
- Ustawiam punkt startowy zgodny z typem kotła i podajnika.
- Uruchamiam instalację i obserwuję zachowanie przez kilka godzin, nie kilka minut.
- Koryguję tylko jeden parametr naraz.
- Sprawdzam popiół, płomień i to, czy kocioł utrzymuje się blisko nastawy bez dużych skoków.
Kiedy baza jest już sensowna, można przejść do dopasowania ustawień do konkretnego typu podajnika, bo ślimak i tłok reagują inaczej.
Czym różnią się nastawy dla podajnika ślimakowego i tłokowego
Regulator obsługuje zarówno podajnik ślimakowy, jak i tłokowy, ale strojenie wygląda w nich trochę inaczej. W ślimaku najważniejszy jest rytm podawania i równy żar na retorcie. W tłoku większe znaczenie mają cykl pracy podajnika, kontrola położenia i ostrożne ograniczanie gwałtownych zmian temperatury. Jeśli ustawia się oba układy tak samo, bardzo łatwo o niedopalony opał albo zbyt ostry nadmuch.
Podajnik ślimakowy
Przy ślimaku patrzę przede wszystkim na to, czy opał spala się na retorcie, a nie „w środku” paleniska. Jeśli pojawia się krater, to zwykle znak, że przerwa między podaniami jest zbyt długa albo dawka opału jest za mała. W praktyce lepiej skrócić czas między podaniami niż próbować nadrabiać wszystkim dmuchawą.
- Nie wydłużaj przerw bez kontroli, bo żar zacznie się cofać.
- Jeśli minimalna przerwa wynosi 30 s, nie rozciągaj jej bez potrzeby do wartości, które robią z paleniska pusty pierścień.
- Gdy kocioł nie ma siły wejść na temperaturę, najpierw zwiększ wydajność dmuchawy, a dopiero potem skracaj przerwę między podaniami.
Przeczytaj również: Ile kosztuje napęd do bramy dwuskrzydłowej? Ceny, które zaskakują
Podajnik tłokowy
W tłoku ważniejsze są czasy ruchu i bezpieczeństwo całego cyklu. Jeżeli masz czujnik pozycji podajnika, warto dobrać czas obiegu z zapasem, bo zbyt krótka wartość rozwala powtarzalność podawania. W instrukcji producenta sensownym punktem odniesienia jest ustawienie z zapasem około 20% względem rzeczywistego czasu cyklu.
- Sprawdź czas pełnego obiegu tłoka w trybie ręcznym, zanim zaczniesz stroić spalanie.
- Jeśli pracujesz z termostatem pokojowym lub panelem, pamiętaj o parametrze spadku nastawy, żeby sterownik nie zrzucał temperatury zbyt gwałtownie.
- Przy tłoku większe znaczenie ma rytm pracy całego układu niż samo „dokręcanie” dmuchawy.
Różnica jest istotna: ślimak toleruje drobne korekty rytmu, a tłok wymaga większej dyscypliny w ustawieniu cyklu. To prowadzi wprost do pytania, co zrobić, kiedy kocioł zaczyna pracować źle.
Jak rozpoznać, co korygować, gdy kocioł pracuje źle
Najczęstszy błąd użytkownika polega na tym, że zmienia jednocześnie czas podawania, nadmuch i PID, a potem nie wie, co faktycznie poprawiło sytuację. Ja wolę diagnozę po objawach: najpierw patrzę na temperaturę kotła, potem na zachowanie płomienia, a na końcu na popiół i stabilność pracy przez kilka godzin.
| Objaw | Co sprawdzić najpierw | Najbardziej prawdopodobna korekta |
|---|---|---|
| Kocioł nie dobija do zadanej temperatury | Nadmuch na 100% mocy, czas między podawaniem, limit temperatury spalin | Zwiększ wydajność dmuchawy, skróć przerwę między podaniami, a przy czujniku spalin podnieś zbyt niski limit |
| Temperatura przelatuje ponad nastawę | Wartość KI, przedłużenie pracy PID, nadmuch na małej mocy | Zmniejsz KI i nie przesadzaj z agresywną pracą dmuchawy |
| Kocioł gaśnie po kilku lub kilkunastu godzinach | Podtrzymanie, krotność podawania, czas przerwy | Skróć przerwę albo zwiększ krotność podawania; jeśli to za mało, wróć do pracy i lekko skoryguj dawkę opału |
Przy dużych przeregulowaniach zmniejszam przede wszystkim KI, bo to właśnie ten człon odpowiada za to, jak mocno regulator „dopycha” temperaturę do zadanej. Gdy kocioł bardzo wolno dochodzi do nastawy, robię ruch odwrotny i delikatnie zwiększam ten parametr. Po każdej zmianie daję instalacji kilka godzin, bo szybsza ocena zwykle kończy się błędnym wnioskiem.
Jeśli w palenisku pojawia się czarny, ciężki dym albo niedopalony opał, nie traktuję tego jako problemu samego PID. To często sygnał, że brakuje powietrza albo przerwy między podaniami są za długie. Z kolei zbyt gwałtowny, wysoki płomień i szybkie przeskoki temperatury mówią raczej o nadmiernym nadmuchu.
Po opanowaniu tych objawów pozostają jeszcze elementy instalacji, które potrafią całkowicie zmienić zachowanie kotła, nawet jeśli sam regulator jest ustawiony dobrze.
Mieszacz, termostat i czujnik spalin zmieniają zachowanie całej instalacji
W wielu kotłowniach to nie sam kocioł jest problemem, tylko to, co dzieje się za nim. Mieszacz, termostat pokojowy i czujnik spalin potrafią w praktyce zmienić obciążenie kotła bardziej niż jedna drobna korekta PID. Dlatego nie stroję sterownika w oderwaniu od reszty instalacji.
- Mieszacz wymaga dobrania czasu pełnego otwarcia siłownika zgodnie z tabliczką znamionową albo instrukcją napędu.
- Histereza mieszacza nie jest detalem, bo przy wartości 2°C realne wahanie wokół zadanej robi się około 4°C.
- Jeśli używasz termostatu pokojowego, nie podłączaj go do tego samego obiegu co PILOT.
- Przy osiągnięciu temperatury w pomieszczeniu sterownik może przymykać zawór, ale pompa mieszacza zwykle nadal pracuje, więc trzeba to uwzględnić w ocenie efektu.
- Jeśli masz czujnik spalin, limit temperatury spalin działa jak bezpiecznik mocy: gdy spaliny robią się zbyt gorące, regulator zdejmuje obroty dmuchawy i wydłuża przerwy między podaniami.
W praktyce najczęściej zaczynam od prostego testu: sprawdzam, czy obieg grzewczy jest przypisany do właściwego gniazda i czy siłownik ma poprawny kierunek pracy. Przy złym przypisaniu regulator może zachowywać się „odwrotnie”, a wtedy kręcenie parametrami PID niczego nie naprawia.
Jeżeli po tej kontroli kocioł nadal nie trzyma sensownej temperatury, wtedy dopiero wracam do samego algorytmu i robię ostatni, ostrożny przegląd ustawień.
Najbezpieczniej stroić małymi krokami i wracać do punktu odniesienia
Gdybym miał wskazać jedną zasadę, powiedziałbym: nie poprawiaj wszystkiego naraz. Najpewniejsza metoda to małe zmiany, długa obserwacja i zapisanie punktu wyjścia przed pierwszą korektą. W sterownikach z gotowymi zestawami producenta zwykle warto zacząć od profilu zgodnego z typem podajnika, a dopiero potem dopracować nadmuch, podawanie i podtrzymanie.
- Nie wprowadzaj kilku zmian jednocześnie, bo nie odczytasz przyczyny poprawy albo pogorszenia.
- Obserwuj kocioł przez kilka godzin, a przy większych zmianach nawet przez cały cykl dobowy.
- Jeśli regulacja zaczyna być chaotyczna, wróć do wartości fabrycznych albo do gotowego zestawu dla danego podajnika.
- Gdy układ ma czujnik spalin, mieszacz i termostat, oceniaj całość, nie tylko sam ekran kotła.
Właśnie tak podchodziłbym do tej automatyki: spokojnie, technicznie i bez przekonania, że jeden ruch w menu rozwiąże wszystko. Dobre ustawienia w tym sterowniku to nie sztuczka, tylko konsekwentne dopasowanie parametrów do kotła, paliwa i instalacji.
