Czujnik temperatury podajnika to mały element, ale w kotłach z automatycznym podawaniem paliwa odpowiada za bardzo konkretną rzecz: ma wychwycić przegrzewanie rury lub mechanizmu transportującego opał, zanim zrobi się niebezpiecznie. W tym artykule pokazuję, gdzie zwykle jest zamontowany, jak go odróżnić od innych czujników, co oznacza alarm i jak sprawdzić, czy problem leży w samym sensorze, czy w podajniku.
Najkrótsza odpowiedź i najważniejsze szczegóły
- Zwykle znajduje się na metalowej rurze podajnika, między zasobnikiem a palnikiem, a nie w samym koszu na opał.
- Ma dobry kontakt z obudową, bo mierzy temperaturę metalu, nie powietrza wokół.
- W wielu sterownikach alarm pojawia się około 70°C, ale dokładny próg zależy od modelu kotła i automatyki.
- Nie wolno mylić go z czujnikiem temperatury kotła ani z ogranicznikiem bezpieczeństwa STB.
- Jeśli sensor jest uszkodzony, zamiennik zwykle kosztuje około 40-120 zł, ale trzeba dobrać właściwy typ i długość przewodu.

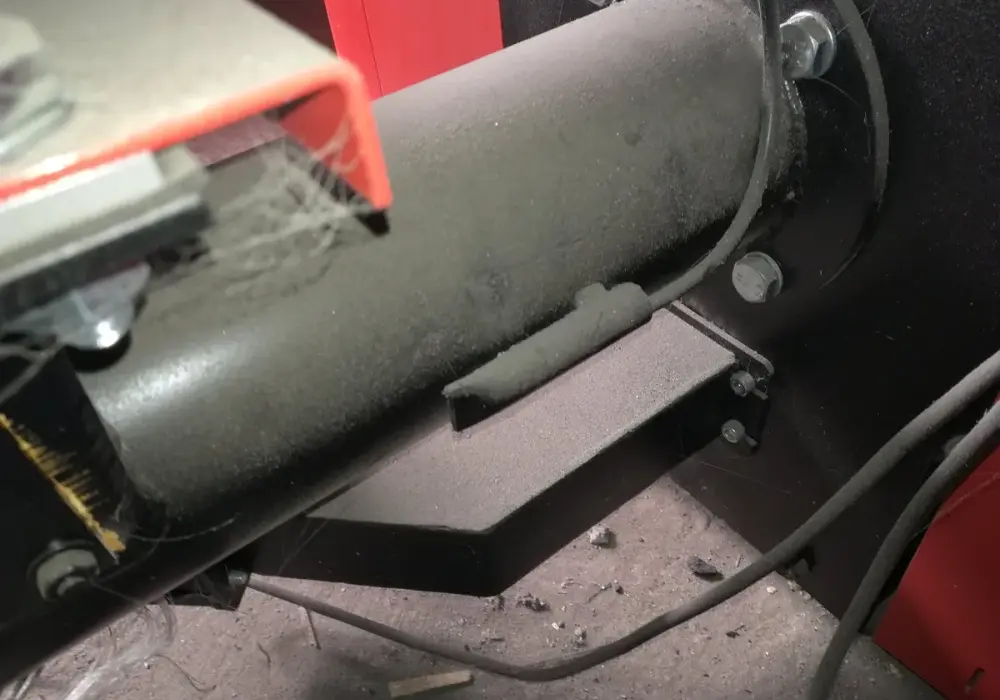

Na rurze podajnika, tuż przed palnikiem
Najczęściej odpowiedź jest prosta: czujnik temperatury podajnika siedzi na metalowej rurze, która prowadzi paliwo z zasobnika do palnika. W kotłach ślimakowych będzie to zwykle odcinek między koszem a palnikiem, czasem bliżej wlotu do komory spalania, ale zawsze na elemencie, który ma realnie nagrzewać się przy cofaniu żaru. Nie montuje się go w wodzie, nie wkłada do komory spalania i nie przykleja do plastikowej osłony, bo wtedy pomiar traci sens.
W praktyce szukam tam, gdzie przewód z czujnika dochodzi do metalowej rury podawania opału i jest dociśnięty obejmą, opaską albo wsunięty w przygotowane gniazdo. W części modeli czujnik leży pod izolacją termiczną, bo producent chce, żeby mierzył temperaturę metalu, a nie wychłodzonej powierzchni zewnętrznej. To ważne rozróżnienie, bo ten sam podajnik może wyglądać inaczej w kotle na pellet, a inaczej w kotle na ekogroszek.
| Miejsce montażu | Jak zwykle wygląda | Dlaczego właśnie tam |
|---|---|---|
| Rura podajnika między zasobnikiem a palnikiem | Czujnik dociśnięty do metalu obejmą lub opaską | Najlepiej wykrywa wzrost temperatury od cofającego się żaru |
| Obudowa przy wylocie paliwa | Mała sonda prowadzona przewodem do sterownika | Spotykane w części konstrukcji, gdy producent chce szybkiej reakcji zabezpieczenia |
| Specjalne gniazdo lub tuleja pomiarowa | Sensor wsunięty w przygotowane miejsce montażowe | Ułatwia stabilny kontakt i powtarzalny pomiar |
Jeśli masz przed sobą kocioł i nie wiesz, od czego zacząć, śledzenie przewodu od sterownika do metalowej rury podajnika jest zwykle najszybszą metodą. Dzięki temu od razu odróżnisz właściwy element od innych czujników, o których piszę w następnej sekcji.
Jak odróżnić go od innych czujników w kotle
Tu najłatwiej o pomyłkę, bo w kotle może być kilka podobnych sond, a każda robi coś innego. Czujnik podajnika mierzy temperaturę elementu transportującego paliwo, czujnik kotła siedzi zazwyczaj w studzience pomiarowej korpusu kotła, a czujnik c.w.u. trafia do zasobnika ciepłej wody. Do tego dochodzi jeszcze STB, czyli ogranicznik bezpieczeństwa z inną logiką działania niż zwykły czujnik.
- Czujnik kotła odpowiada za temperaturę wody grzewczej, więc bywa umieszczony w korpusie lub studzience pomiarowej.
- Czujnik podajnika ma reagować na przegrzanie rury lub ślimaka, czyli części transportującej paliwo.
- STB to zabezpieczenie awaryjne, zwykle z ręcznym resetem po wychłodzeniu kotła.
- Czujnik zewnętrzny kontroluje temperaturę na zewnątrz budynku i nie ma związku z podajnikiem.
Jeżeli na sterowniku widzisz oznaczenie typu „podajnik”, „feeder”, „FS” albo „T4”, to nadal warto sprawdzić instrukcję danego modelu, bo producenci nie trzymają jednego wspólnego nazewnictwa. Ja zawsze zaczynam od kabla: jeśli prowadzi do rury ślimaka albo do kanału łączącego kosz z palnikiem, jestem już bardzo blisko właściwego punktu. To prowadzi nas do tego, co dzieje się, gdy temperatura faktycznie zaczyna rosnąć.
Co oznacza alarm temperatury podajnika
Alarm nie zawsze oznacza awarię sensora. Bardzo często jest sygnałem, że w rurze lub przy wlocie do palnika pojawiło się zagrożenie cofnięcia żaru. W wielu sterownikach próg ostrzegawczy bywa ustawiony około 70°C, ale to tylko popularny punkt odniesienia, nie uniwersalna norma. Z kolei zabezpieczenie kotła może odcinać pracę przy wyższej temperaturze, często około 95°C, lecz konkretny model może mieć inne ustawienia.
Gdy sterownik wykryje zbyt wysoką temperaturę, zwykle robi jedną z trzech rzeczy: zatrzymuje podawanie paliwa, wyłącza nadmuch albo uruchamia krótkie dobijanie opału, żeby wypchnąć żar z rury podajnika. To logiczne działanie bezpieczeństwa, bo jego celem nie jest wygoda użytkownika, tylko ograniczenie ryzyka pożaru w koszu lub w rurze transportowej. Jeśli alarm pojawia się często, nie kasowałbym go w ciemno, tylko najpierw sprawdził przyczynę.
| Objaw | Co zwykle oznacza | Na co patrzę w pierwszej kolejności |
|---|---|---|
| Alarm po dłuższej pracy kotła | Rura podajnika naprawdę się nagrzewa | Zabrudzenie, cofanie żaru, zbyt mało powietrza albo problem z ciągiem |
| Alarm zaraz po uruchomieniu | Uszkodzony czujnik albo złe podłączenie | Przewód, wtyczka, miejsce montażu, kompatybilność sensora |
| Skoki wskazań bez przegrzania kotła | Luźny styk lub błędny kontakt z metalem | Obejma, docisk, izolacja od powietrza zewnętrznego |
Jeśli widzisz taki alarm, kolejny krok nie polega na wymianie przypadkowego elementu, tylko na spokojnym sprawdzeniu, czy problem leży w czujniku, czy w samym podajniku.
Jak sprawdzić, czy winny jest czujnik, a nie sam podajnik
Najczęściej zaczynam od rzeczy najprostszych, bo one dają najwięcej informacji. Po pierwsze sprawdzam, czy czujnik siedzi pewnie na metalowej rurze i czy nie został przesunięty po serwisie, czyszczeniu albo wymianie izolacji. Po drugie patrzę na przewód: przetarcia, zgniecenia i luźne złącza potrafią wywołać alarm bez realnego przegrzania. Po trzecie porównuję zachowanie kotła na zimnym starcie z tym, co dzieje się po kilku godzinach pracy.
- Sprawdź mocowanie czujnika i jego kontakt z metalem podajnika.
- Oceń stan przewodu na całej długości, szczególnie przy przelotkach i przy sterowniku.
- Porównaj odczyt temperatury z tym, co dzieje się fizycznie na rurze i przy palniku.
- Jeśli alarm wraca, sprawdź sam podajnik: zacięcie ślimaka, cofanie żaru, zbyt mały dopływ powietrza albo zabrudzenie kanału paliwowego.
Jeżeli sensor jest ewidentnie uszkodzony, wymiana zwykle nie jest droga. W praktyce nowy czujnik kosztuje najczęściej około 40-120 zł, ale różnice wynikają z marki, długości przewodu i typu złącza. To nadal dużo mniej niż ryzyko dalszej pracy kotła z niesprawnym zabezpieczeniem.
Ważne jest jedno: nie myl diagnozy elektrycznej z przyczyną mechaniczną. Jeżeli podajnik realnie się przegrzewa, sam czujnik nie jest źródłem problemu, tylko jego sygnalizatorem. Dlatego po sprawdzeniu sensora przechodzę do montażu i typowych błędów, bo to właśnie tam często leży sedno sprawy.
Najczęstsze błędy montażowe, które fałszują odczyt
Widziałem już czujniki przykręcone do plastiku, przyklejone w złym miejscu taśmą i wsunięte tak luźno, że właściwie mierzyły temperaturę powietrza w kotłowni. To nie są drobiazgi. Taki montaż potrafi wygenerować fałszywy alarm albo, co gorsza, opóźnić reakcję sterownika, gdy w rurze naprawdę zacznie się robić zbyt gorąco.
- Zły punkt montażu, na przykład za daleko od rury ślimaka lub na osłonie zamiast na metalu.
- Słaby docisk sensora i brak stabilnego kontaktu z powierzchnią.
- Brak izolacji od chłodnego powietrza, jeśli instrukcja wymaga osłonięcia miejsca pomiaru.
- Pomieszanie przewodów i wpięcie czujnika w nie to wejście sterownika.
- Założenie, że każdy czujnik wygląda tak samo i będzie działał w każdym kotle.
Jeśli wymieniasz element, dobierz nie tylko sam sensor, ale też jego typ i długość przewodu. Wiele kotłów korzysta z dedykowanych czujników o długości około 1,5 m, 3 m albo w wersji bez wtyczki, więc „prawie taki sam” zamiennik potrafi narobić więcej zamieszania niż pożytku. Tu przydaje się zasada, którą stosuję zawsze: najpierw zgodność z modelem sterownika, dopiero potem cena.
Gdy nie masz instrukcji, zacznij od przewodu i miejsca styku
Jeżeli dokumentacja zginęła, a kocioł stoi przed tobą otwarty, nie próbuję zgadywać na ślepo. Najpierw śledzę przewód od sterownika, potem szukam miejsca, w którym końcówka czujnika rzeczywiście dotyka rury podajnika, i dopiero na końcu sprawdzam oznaczenia na listwie zaciskowej. To zajmuje chwilę, ale oszczędza niepotrzebne rozbieranie całej kotłowni.
Gdy dalej masz wątpliwości, zrób zdjęcie sterownika, tabliczki znamionowej kotła i miejsca montażu czujnika, a potem porównaj je z serwisem lub dokumentacją producenta. Nie zostawiałbym też instalacji z mostkowaniem zabezpieczenia „na próbę” dłużej niż to absolutnie konieczne, bo taki skrót rozwiązuje tylko objaw, a nie przyczynę. Jeśli zależy ci na szybkim, bezpiecznym rozpoznaniu właściwego elementu, kluczowe są trzy rzeczy: model kotła, trasa przewodu i to, czy czujnik ma dobry kontakt z metalem podajnika.
W praktyce właśnie tak odróżniam poprawny montaż od przypadkowego podpięcia: szukam rury, nie zasobnika; szukam kontaktu z metalem, nie z obudową; i sprawdzam, czy sterownik reaguje na realne grzanie podajnika, a nie na temperaturę w kotłowni.
