Łączenie kotła gazowego z węglowym ma sens tylko wtedy, gdy instalacja jest zaprojektowana jak układ hybrydowy, a nie zlepiona na skróty. W praktyce pytanie, jak podłączyć piec gazowy z piecem węglowym, sprowadza się do trzech rzeczy: rozdzielenia hydraulicznego, bezpieczeństwa kotła na paliwo stałe i poprawnej automatyki. Poniżej pokazuję, kiedy takie rozwiązanie działa, jaki schemat wybrać i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze zasady przy łączeniu kotła gazowego i węglowego
- Nie łączy się ich bezpośrednio w jednym obiegu tylko dlatego, że oba grzeją wodę.
- Najbezpieczniejsze są układy pośrednie z wymiennikiem płytowym albo buforem ciepła.
- Kocioł węglowy wymaga ochrony powrotu, zwykle w okolicy 55°C, żeby nie pracował w warunkach kondensacji i korozji.
- Kocioł gazowy najlepiej pracuje w szczelnym, zamkniętym układzie z własnymi zabezpieczeniami i automatyką.
- Wentylacja, komin i zabezpieczenia muszą pasować do obu źródeł ciepła, a nie tylko do nowszego z nich.
- W modernizacji liczy się projekt, bo źle dobrany układ potrafi zepsuć cały sezon grzewczy.
Najpierw sprawdź, z jakim układem w ogóle pracujesz
Ja zaczynam od trzech rzeczy: rodzaju kotła węglowego, typu kotła gazowego i tego, czy instalacja jest otwarta, czy zamknięta. To nie jest detal, bo kocioł stałopalny zwykle potrzebuje innych zabezpieczeń niż gazowy kondensacyjny, a bez ich rozdzielenia instalacja potrafi zachowywać się nieprzewidywalnie.
Jeśli stary kocioł na węgiel pracuje w układzie otwartym, a nowy gazowy ma być zamknięty, nie próbuję ich spinać na skróty. W praktyce najpierw trzeba ustalić, czy da się wykorzystać istniejące grzejniki, pompę, naczynie wzbiorcze, komin i wentylację, czy część z tych elementów wymaga wymiany. Tu właśnie zaczyna się prawdziwa odpowiedź na pytanie, a nie tylko ładny schemat z internetu.
- Układ otwarty i zamknięty to nie są zamienne nazwy tego samego rozwiązania.
- Piec węglowy potrzebuje ochrony przed zbyt niską temperaturą powrotu, zwykle około 55°C.
- Piec gazowy najlepiej pracuje w czystym, szczelnym układzie z własnym zabezpieczeniem i automatyką.
- Jedna kotłownia może mieć dwa źródła ciepła, ale nie oznacza to jednego wspólnego obiegu bez separacji.
- Wentylacja i komin muszą pasować do obu urządzeń, a nie tylko do nowszego z nich.
Gdy to uporządkujesz, wybór schematu hydraulicznego staje się dużo prostszy.
Który schemat połączenia ma sens w praktyce
Jeśli miałbym wskazać jedno rozwiązanie dla większości modernizacji, wybrałbym wymiennik płytowy albo układ z buforem. Sprzęgło hydrauliczne pomaga w rozdziale przepływów, ale samo nie załatwia problemu, gdy jedna część instalacji ma pracować w układzie otwartym, a druga w zamkniętym.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Bezpośrednie połączenie równoległe | Tylko w bardzo specyficznych instalacjach, gdy oba źródła i zabezpieczenia są projektowane pod taki układ | Najmniej elementów, najniższy koszt startowy | Największe ryzyko konfliktu przepływów, przegrzania i problemów z bezpieczeństwem |
| Wymiennik płytowy | Gdy trzeba oddzielić układ otwarty od zamkniętego | Najbardziej uniwersalny i bezpieczny wariant przy modernizacji starej kotłowni | Wymaga dwóch obiegów pompowych, filtracji i poprawnego doboru mocy |
| Bufor ciepła | Gdy kocioł węglowy ma pracować w cyklach i magazynować nadwyżki energii | Stabilizuje pracę, ogranicza taktowanie i poprawia komfort | Zajmuje miejsce i podnosi koszt całej modernizacji |
| Sprzęgło hydrauliczne | Gdy oba obiegi są zgodne pod względem ciśnienia i roli hydraulicznej, zwykle po stronie zamkniętej | Porządkuje przepływy i ułatwia współpracę z kilkoma obiegami grzewczymi | Samo nie rozwiązuje problemu separacji między układem otwartym a zamkniętym |

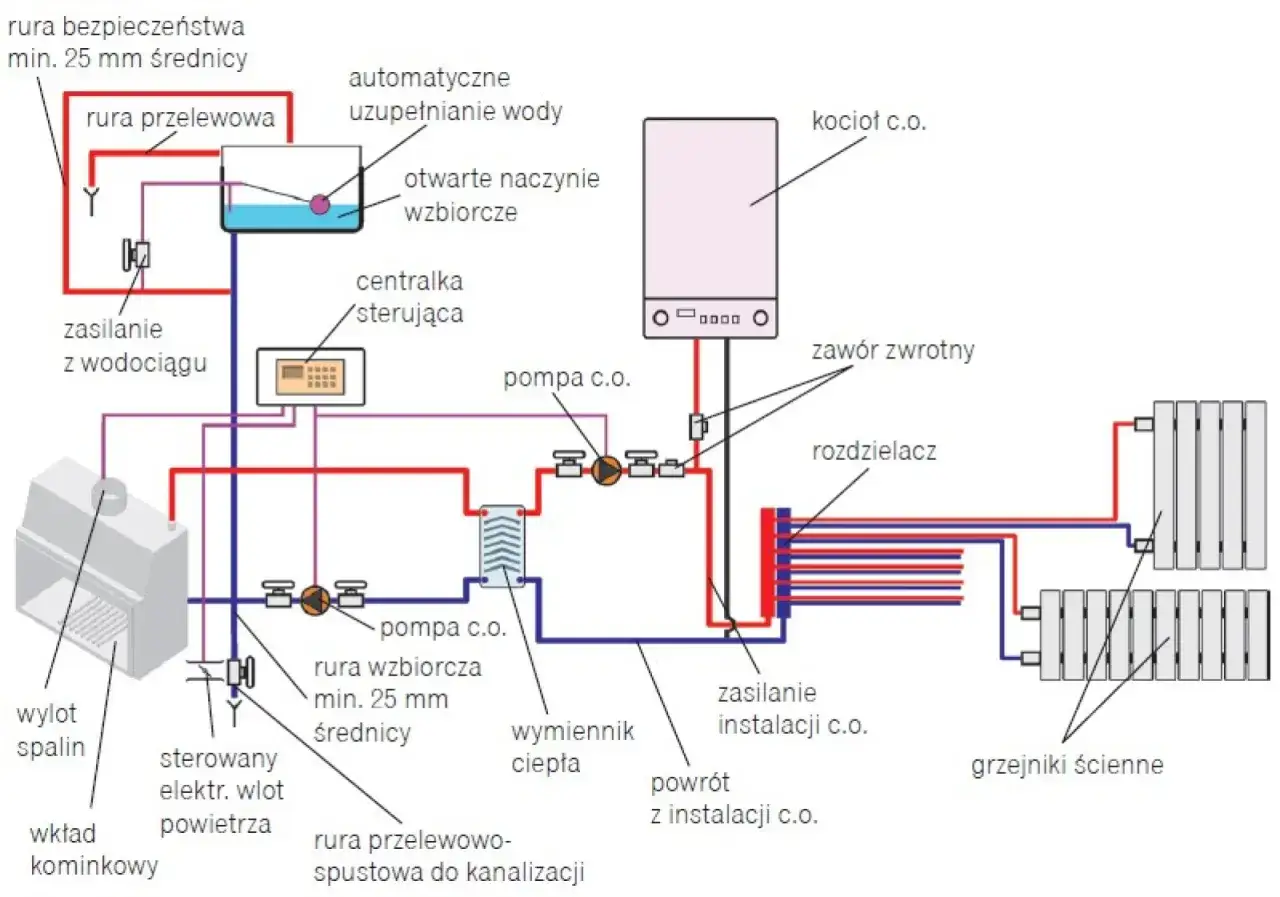

W remontowanych domach najczęściej wygrywa układ: kocioł węglowy po stronie otwartej, kocioł gazowy po stronie zamkniętej, a między nimi wymiennik płytowy. To rozwiązanie jest mniej „efektowne” niż prosty rysunek z dwoma pompami, ale w praktyce działa najlepiej, bo nie zmusza jednego źródła do pracy według zasad drugiego.
Jeśli w instalacji jest podłogówka, dochodzi jeszcze jeden ważny temat: dla niej potrzebny jest osobny obieg z mieszaczem, bo podłoga zwykle wymaga niższej temperatury niż grzejniki. I właśnie tu dobrze widać, że sensowny schemat to nie jeden cudowny element, tylko cały zestaw dobranych współpracujących części.
Jak wygląda poprawny układ krok po kroku
W gotowej instalacji wszystko musi być spięte tak, żeby źródła ciepła nie walczyły ze sobą o przepływ. Ja zawsze rozbijam to na trzy strefy: kocioł węglowy, część pośrednią i obiegi grzewcze.
Po stronie kotła węglowego
Po stronie stałopalnej najważniejsza jest ochrona kotła przed zimnym powrotem i przed przegrzaniem. W praktyce oznacza to zawór 3-drogowy lub 4-drogowy, albo gotową grupę ochrony powrotu, która utrzymuje temperaturę w bezpiecznym zakresie.
- Ochrona powrotu ogranicza korozję niskotemperaturową i osadzanie smoły.
- Pompa obiegowa powinna mieć własny obieg i własne odcięcie, a nie pracować „na wspólnej linii” z gazowym.
- Zawór zwrotny zapobiega niechcianemu przepływowi przez wygaszony kocioł.
- Filtr siatkowy wyłapuje szlam i drobiny, które w starszej instalacji są normą, nie wyjątkiem.
- Zasilanie awaryjne dla pompy i sterownika warto przewidzieć, jeśli kocioł węglowy ma nadal pracować samodzielnie.
Przy kotłach na paliwo stałe nie lubię kompromisów na „prawie działa”. Jeśli temperatura powrotu spada za nisko, oszczędność kilku elementów zamienia się potem w czyszczenie wymiennika, gorszą sprawność i krótszą żywotność kotła.
Po stronie kotła gazowego
Gazowy kocioł kondensacyjny powinien mieć własny, zamknięty obieg z pełnym osprzętem bezpieczeństwa. To jest ten fragment instalacji, w którym nie warto udawać, że stary układ węglowy i nowy kocioł „same się dogadają”.
- Grupa bezpieczeństwa i naczynie przeponowe muszą być dobrane do objętości instalacji.
- Automatyka pogodowa pomaga obniżyć temperaturę zasilania, co zwykle poprawia ekonomikę pracy kotła gazowego.
- Filtr magnetyczny jest bardzo rozsądnym dodatkiem przy modernizacji starego systemu, bo łapie osady z żeliwnych grzejników i rur.
- Osobny obieg dla grzejników i podłogówki daje większą kontrolę nad temperaturą w domu.
W praktyce gazowy kocioł lubi instalację czystą i przewidywalną, a nie taką, w której przepływy zależą od kaprysu wygaszanego paleniska węgla. Dlatego połączenie robi się pośrednio, a nie „wprost”.
Przeczytaj również: Naświetlone oczy od spawania co robić: skuteczne metody ulgi i ochrony
Na styku obiegów
Między źródłami ciepła montuje się wymiennik płytowy albo bufor, a nie przypadkowy trójnik. To właśnie ten element oddziela hydraulicznie dwa światy i pozwala każdemu źródłu pracować według własnych zasad.
W dobrze zrobionym układzie po stronie grzewczej często masz dwa odrębne obiegi: jeden dla grzejników, drugi dla podłogówki. Grzejniki spokojnie przyjmują wyższe temperatury, a podłogówka dostaje wodę przez zawór mieszający, zwykle w zakresie około 30-40°C. To drobiazg tylko na pierwszy rzut oka, bo od tego zależy komfort i rachunki.
Jeśli chcesz, żeby całość była naprawdę przewidywalna, projekt powinien przewidywać także odcięcia serwisowe, odpowietrzenia i miejsce na czyszczenie filtrów. W kotłowni nikt nie chce walczyć z armaturą, do której nie da się podejść po pierwszym sezonie.
Najczęstsze błędy, które wychodzą dopiero po pierwszym sezonie
Najdroższe poprawki robi się nie tam, gdzie brakuje jednego zaworu, tylko tam, gdzie cały układ od początku był złożony pod złe założenia. W takich instalacjach drobny błąd hydrauliczny szybko zamienia się w słabą pracę obu źródeł ciepła.
| Błąd | Co się dzieje | Jak zrobić lepiej |
|---|---|---|
| Łączenie kotłów bez separacji | Przepływy się wzajemnie zakłócają, a jeden kocioł „widzi” warunki drugiego | Stosować wymiennik płytowy albo bufor, zależnie od układu |
| Brak ochrony powrotu | Pojawia się korozja niskotemperaturowa, smoła i szybsze zużycie kotła | Utrzymywać temperaturę powrotu w bezpiecznym zakresie, zwykle około 55°C |
| Jedna pompa dla wszystkiego | Instalacja pracuje niestabilnie, a podłogówka i grzejniki przeszkadzają sobie nawzajem | Rozdzielić obiegi i sterować nimi osobno |
| Zła wentylacja kotłowni | Spada bezpieczeństwo, pogarsza się ciąg kominowy i rośnie ryzyko cofania spalin | Dopasować nawiew, wywiew i komin do rodzaju kotła |
| Brak zaworów zwrotnych | Gorąca woda krąży przez wygaszony obieg i robi niepotrzebne straty | Przewidzieć zawory zwrotne na odpowiednich gałęziach instalacji |
Do tego dochodzi jeszcze jeden częsty błąd: próba oszczędzania na kotłowni węglowej tak, jakby była tylko dodatkiem do gazowej. W praktyce to ona zwykle generuje najwięcej ryzyk, bo wymaga lepszej ochrony powrotu, sensownego odprowadzenia spalin i sprawnej wentylacji grawitacyjnej. Przy kotle na paliwo stałe nie lubię też mechanicznego wyciągu „na siłę”, jeśli urządzenie pracuje na naturalnym ciągu.
Jeżeli coś ma być poprawiane później, to zwykle właśnie te elementy. Wszystko inne da się z czasem dołożyć, ale źle dobrany układ podstawowy będzie się mścił od pierwszego uruchomienia.
Ile kosztuje modernizacja i kiedy zaczyna się opłacać
W praktyce sama hydraulika nie jest najdroższą częścią, ale to ona decyduje, czy układ będzie pracował cicho, stabilnie i bez przegrzewów. Przy prostszej modernizacji największe znaczenie mają wymiennik, pompy, zawory i robocizna, a przy pełnym remoncie dochodzi jeszcze kocioł gazowy, wkład kominowy i automatyka.
| Element | Orientacyjny koszt | Po co jest potrzebny |
|---|---|---|
| Wymiennik płytowy do typowej instalacji domowej | 800-2000 zł | Oddziela układ otwarty od zamkniętego |
| Bufor ciepła 500 l | 3500-8500 zł | Magazynuje nadwyżki energii z kotła węglowego |
| Grupa ochrony powrotu lub zawór 3D/4D | 300-1500 zł | Chroni kocioł stałopalny przed zbyt zimnym powrotem |
| Pompa obiegowa | 130-600 zł za sztukę | Utrzymuje obieg po odpowiedniej stronie instalacji |
| Automatyka i czujniki | 300-1500 zł | Porządkują priorytety źródeł ciepła i temperatury obiegów |
| Montaż, uruchomienie i drobne przeróbki | 3000-10000 zł | Bez tego nawet dobry zestaw nie będzie działał pewnie |
Dla remontu starej kotłowni sensowny budżet zaczyna się zwykle od kilku tysięcy złotych, a przy przebudowie całej kotłowni z nowym gazowym źródłem ciepła łatwo dojść do 15 000-30 000 zł. Jeśli kocioł węglowy ma zostać tylko jako rezerwa, często lepiej dopłacić do porządnego bufora i automatyki niż oszczędzać na separacji hydraulicznej.
Ja patrzę na to tak: jeśli układ ma działać latami, nie kupuje się najtańszego „węzła” tylko dlatego, że na papierze rozwiązuje problem. W instalacjach grzewczych oszczędność na złym miejscu bywa po prostu drogą do kolejnego remontu.
Co powinien zawierać dobry projekt, zanim cokolwiek zostanie skręcone
Jeżeli miałbym zostawić jedną praktyczną radę, to byłaby ona taka: poproś o schemat jeszcze przed zakupem elementów. W dobrze przygotowanym projekcie widać nie tylko kotły, ale też miejsca zaworów, pomp, odpowietrzeń, odcięć i zabezpieczeń.
- Typ separacji hydraulicznej, czyli czy będzie wymiennik, bufor, czy jeszcze inne rozwiązanie.
- Podział na obiegi, szczególnie jeśli w domu są grzejniki i podłogówka jednocześnie.
- Ochrona kotła węglowego przed zbyt niskim powrotem oraz zabezpieczenie na wypadek przegrzania.
- Wentylacja i odprowadzenie spalin dopasowane do obu urządzeń, a nie tylko do jednego.
- Priorytety automatyki, czyli które źródło grzeje pierwsze, a które pełni funkcję wsparcia.
- Obsługa serwisowa, bo filtry, zawory i pompy muszą pozostać dostępne po montażu.
W takich instalacjach najwięcej daje prosty porządek: oddzielone obiegi, jasna automatyka i brak skrótów przy bezpieczeństwie kotła węglowego. Gdy te warunki są spełnione, ogrzewanie z dwóch źródeł może działać wygodnie i bez ciągłej ingerencji domowników.
