W dobrze zrobionej podłogówce rotametr nie jest dodatkiem, tylko narzędziem do ustawienia przepływu w każdej pętli. Od tego, gdzie go zamontujesz, zależy czy regulacja będzie czytelna, stabilna i powtarzalna, czy stanie się źródłem błędów i nierównych temperatur w pomieszczeniach. W praktyce odpowiedź na dylemat rotametry na zasilaniu czy powrocie jest prostsza, niż wielu osobom się wydaje, ale są też wyjątki, które warto umieć rozpoznać.
W tym tekście wyjaśniam, jak działa rozdzielacz, dlaczego przepływomierze najczęściej trafiają na belkę zasilającą, jak nie pomylić układu przy montażu i jak później ustawić przepływy bez zgadywania. Dorzucam też praktyczne błędy, które widuję najczęściej przy uruchamianiu ogrzewania podłogowego.
Najkrótsza odpowiedź jest prosta: w klasycznej podłogówce rotametry montuje się na zasilaniu
- Rotametry służą do kontroli i regulacji przepływu w każdej pętli, a nie do mierzenia temperatury.
- W standardowym rozdzielaczu przepływomierze są na belce zasilającej, a na powrocie pracują zawory regulacyjne lub siłowniki.
- Nie warto oceniać układu wyłącznie po tym, czy belka jest u góry czy na dole. Liczy się oznaczenie zasilanie/powrót.
- Najczęściej spotkasz skale przepływu 0-4 lub 0-5 l/min, czasem do 0-6 l/min.
- Jeśli rotametry są źle zamontowane, regulacja robi się mało czytelna, a pętle trudniej zrównoważyć.
- Przy uruchamianiu instalacji zawsze trzymaj się projektu i instrukcji konkretnego rozdzielacza.
Jak pracuje rozdzielacz i co naprawdę pokazuje rotametr
Rozdzielacz ogrzewania podłogowego dzieli wodę na kilka osobnych pętli, dzięki czemu każda strefa może pracować z innym przepływem. Rotametr, czyli wskaźnik przepływu, pokazuje, ile wody płynie przez daną pętlę w danej chwili. To ważne, bo w podłogówce nie ustawia się „na oko” wszystkich obiegów tak samo. Długość rury, rozstaw, opory hydrauliczne i zapotrzebowanie pomieszczenia potrafią się między sobą wyraźnie różnić.
W klasycznym układzie belka zasilająca podaje wodę do pętli, a belka powrotna odbiera ją z instalacji. Na zasilaniu wygodnie jest obserwować przepływ i go korygować, bo to właśnie tam regulacja ma największy sens. Na powrocie częściej spotyka się zawory termostatyczne, wkładki zaworowe albo siłowniki, które zamykają lub otwierają obieg zgodnie z sygnałem z termostatu.
W dobrze zaprojektowanej instalacji ten podział nie jest przypadkowy. Ma ułatwić równoważenie hydrauliczne, czyli takie ustawienie przepływów, żeby dłuższe pętle nie były głodzone, a krótsze nie przegrzewały pomieszczeń. Z tego powodu pytanie o miejsce montażu rotametrów jest w praktyce pytaniem o całą logikę pracy rozdzielacza.
Dlaczego przepływomierze trafiają na belkę zasilającą
Najprostsza odpowiedź brzmi: tak jest najczytelniej i najbardziej przewidywalnie. Na zasilaniu przepływ wchodzi do pętli od strony rozdzielacza, więc wskaźnik pokazuje to, co instalator chce regulować. Z praktyki wiem, że właśnie wtedy korekty są najbardziej powtarzalne, a ustawienia później łatwiej odtworzyć po serwisie lub modernizacji.

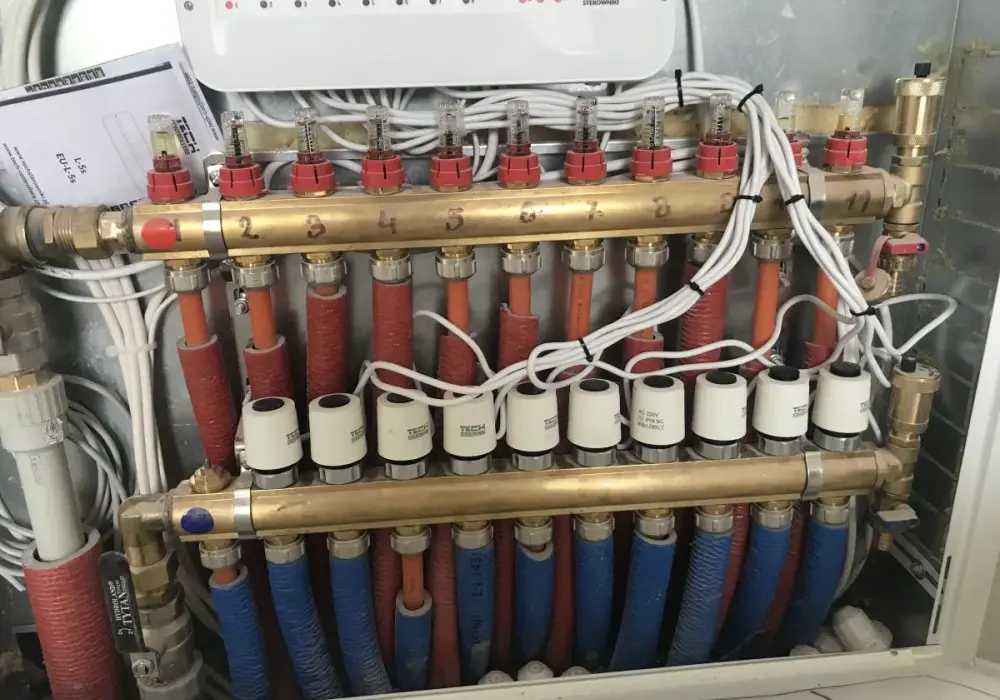

Na rynku dominują rozdzielacze, w których przepływomierze są opisane jako element belki zasilającej, a druga belka obsługuje zawory regulacyjne. W dokumentacjach producentów, takich jak Uponor czy Herz, ten układ jest pokazany bardzo konsekwentnie: zasilanie odpowiada za pomiar i balansowanie przepływu, a powrót za zamykanie pętli lub sterowanie siłownikiem. To nie jest detal estetyczny, tylko sposób działania całego układu.
Warto też pamiętać o praktyce serwisowej. Gdy rotametry są na zasilaniu, łatwiej sprawdzić, która pętla faktycznie dostaje odpowiednią ilość wody, a które obiegi wymagają korekty. W instalacjach mieszkaniowych najczęściej spotyka się wskaźniki ze skalą 0-4 albo 0-5 l/min, więc odczyt jest prosty nawet dla osoby, która nie robi tego zawodowo.
| Element rozdzielacza | Najczęstsza rola | Co widzisz na co dzień | Dlaczego to ma znaczenie |
|---|---|---|---|
| Belka zasilająca | Podaje wodę do pętli i umożliwia regulację przepływu | Rotametry, wskaźniki przepływu, czasem zawory odcinające | Tu najwygodniej ustawić przepływy dla każdej pętli osobno |
| Belka powrotna | Zbiera wodę wracającą z pętli | Wkładki zaworowe, siłowniki termiczne, elementy zamykające | Tu najczęściej odbywa się sterowanie strefowe i odcinanie obiegu |
Ten podział upraszcza regulację, ale nie zwalnia z czytania oznaczeń na samym rozdzielaczu. I właśnie to prowadzi do kolejnej pułapki, którą łatwo popełnić przy montażu.
Jak nie pomylić zasilania z powrotem przy montażu
Największy błąd początkujących polega na patrzeniu wyłącznie na położenie belek. Czasem ktoś zakłada, że górna zawsze jest zasilaniem, a dolna powrotem, albo odwrotnie. To nie zawsze działa, bo część rozdzielaczy można montować lewostronnie lub prawostronnie, a układ w szafce zależy też od modelu i producenta.

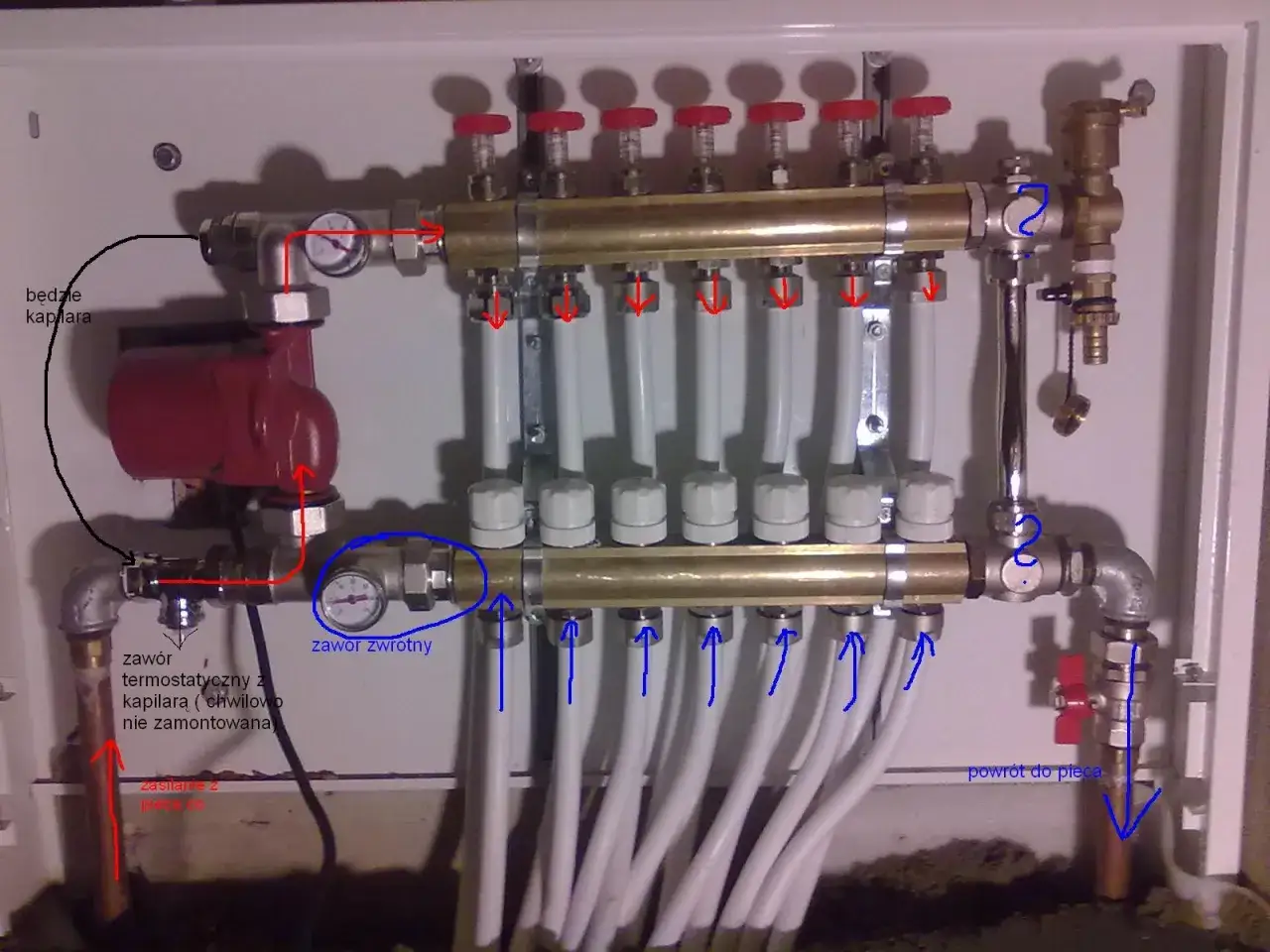

Dlatego ja zawsze sprawdzam trzy rzeczy: oznaczenie na belce, kolorystykę oraz dokumentację konkretnego rozdzielacza. Czerwień zwykle oznacza zasilanie, niebieski powrót, ale nawet tutaj nie wolno działać automatycznie. Jeśli rozdzielacz jest obrotowy albo modułowy, sam kierunek przyłącza bywa zmienny, natomiast funkcja belek pozostaje ta sama.
Przeczytaj również: TIG Lift co można spawać? Odkryj najlepsze materiały do spawania
Na co patrzeć od razu po otwarciu szafki
- Napisy na belkach typu supply, flow, zasilanie lub return, powrót.
- Rodzaj osprzętu na każdej belce: rotametry zwykle siedzą tam, gdzie regulujesz przepływ.
- Kierunek przyłącza z kotła, pompy lub grupy mieszającej.
- Położenie odpowietrznika i spustu, bo one często pomagają zorientować się, która strona jest serwisowa.
Jeśli układ jest nietypowy, nie zgaduję. W praktyce kilka minut na sprawdzenie oznaczeń oszczędza później godziny kręcenia przepływami i szukania przyczyny zimnych pętli. To dobry moment, żeby przejść od montażu do samej regulacji, bo tutaj też jest kilka zasad, których nie warto ignorować.
Jak ustawić przepływ bez zgadywania
Regulacja podłogówki nie polega na tym, żeby każdą pętlę otworzyć tak samo. W idealnym świecie pracujesz na podstawie projektu instalacji, a przepływy wynikają z długości pętli, strat ciśnienia i zapotrzebowania pomieszczenia. W praktyce startujesz od wartości projektowych albo od zaleceń producenta, a potem korygujesz instalację po rozgrzaniu systemu.
- Otwórz wszystkie pętle i sprawdź, czy rotametry pokazują przepływ.
- Ustaw pompę i mieszanie tak, aby instalacja pracowała stabilnie, bez hałasu i skoków wskazań.
- Wróć do najkrótszych pętli i lekko je przymknij, jeśli dominują nad resztą.
- Dłuższe obiegi zostaw zwykle bardziej otwarte, bo mają większy opór hydrauliczny.
- Po każdej zmianie daj instalacji czas na reakcję, najlepiej kilka godzin, a przy dużej bezwładności nawet dobę.
W mieszkaniach i domach jednorodzinnych bardzo często spotyka się przepływy rzędu 0,5-2,5 l/min na pętlę, ale nie traktuję tego jako uniwersalnej recepty. Krótsze obiegi, małe pomieszczenia albo gęstszy rozstaw rur mogą wymagać innej nastawy, a dłuższe pętle potrafią potrzebować więcej niż 2,5 l/min. Najważniejsze jest to, żeby trzymać się projektu, a nie kopiować identycznej wartości dla wszystkich obiegów.
Jeśli po ustawieniu przepływów jeden pokój grzeje wyraźnie szybciej niż reszta, nie zwiększam od razu wszystkiego. Najpierw sprawdzam, czy problem nie wynika z błędnego odczytu, zapowietrzenia albo źle działającego siłownika. Dopiero później ruszam samą regulację, bo podłogówka jest wolna i bardzo łatwo pomylić efekt chwilowy z rzeczywistą nierównowagą instalacji.
Najczęstsze błędy, które psują pracę rotametrów
Przy instalacjach podłogowych największe problemy rzadko wynikają z samego rotametru. Częściej winne są drobiazgi montażowe: zły kierunek przyłącza, brak dostępu do skali, ustawienie na ślepo albo próba uruchomienia układu bez wcześniejszego odpowietrzenia. To właśnie te rzeczy robią później najwięcej zamieszania w eksploatacji.
- Montowanie przepływomierzy na złej belce - wtedy regulacja staje się nielogiczna i trudna do odczytania.
- Patrzenie tylko na pozycję góra/dół - układ trzeba rozpoznawać po oznaczeniach, nie po przyzwyczajeniu.
- Brak miejsca na serwis - jeśli nie dojdziesz do skali, nie wyregulujesz pętli po uruchomieniu.
- Ignorowanie odpowietrzenia - powietrze w obiegu potrafi udawać brak przepływu.
- Jednakowa nastawa dla wszystkich pętli - wygląda porządnie, ale zwykle kończy się nierównym grzaniem.
- Kręcenie co kilka minut - podłogówka reaguje wolno, więc efekt widać z opóźnieniem.
Jest jeszcze jedna rzecz, o której często się zapomina: sam rotametr musi pracować zgodnie z instrukcją producenta. W praktyce oznacza to właściwe położenie, prawidłowy montaż i brak „twórczych” przeróbek, bo wskaźnik ma sens tylko wtedy, gdy wskazuje przepływ w warunkach, do których został zaprojektowany. Z tego powodu przed zamknięciem szafki warto sprawdzić kilka elementów naraz.
Co sprawdzić przed zamknięciem szafki rozdzielacza
Jeżeli miałbym zostawić jedną prostą checklistę, byłaby krótka: czy belki są dobrze oznaczone, czy rotametry są na zasilaniu, czy każda pętla ma dostęp do regulacji i czy układ da się jeszcze bez problemu serwisować. To są rzeczy, które potem oszczędzają nerwy i pieniądze, zwłaszcza gdy po sezonie trzeba coś skorygować.
- Sprawdź oznaczenia zasilania i powrotu, zanim zasłonisz rozdzielacz.
- Upewnij się, że skala rotametru jest czytelna z pozycji serwisowej.
- Zostaw miejsce na wymianę siłowników, odpowietrzanie i ewentualne czyszczenie.
- Porównaj ustawienia z projektem, a jeśli go nie ma, zapisz finalne wartości po uruchomieniu.
- Nie zakładaj, że układ jest gotowy po pierwszym dniu - podłogówka stabilizuje się wolniej niż grzejniki.
Jeśli dziś wybierasz lub modernizujesz rozdzielacz, kieruj się jedną zasadą: rotametry mają ułatwiać regulację, a nie komplikować montaż. Gdy są na belce zasilającej, dobrze opisane i dostępne serwisowo, instalacja pracuje przewidywalnie, a korekty przepływu są szybkie i czytelne. To właśnie taki układ najczęściej daje najlepszy efekt w praktyce.
