W instalacji z kotłem na paliwo stałe zawór 4D nie jest dodatkiem „na wszelki wypadek”, tylko elementem, który stabilizuje temperaturę powrotu i pozwala utrzymać rozsądną temperaturę na grzejnikach. W praktyce pytanie o zawór czterodrogowy przed czy za pompą nie sprowadza się do jednego sztywnego schematu, bo wszystko zależy od tego, który obieg pompa ma obsługiwać. Pokażę Ci, jak to rozpoznać, gdzie najczęściej popełnia się błędy i kiedy taki układ rzeczywiście ma sens.
Najważniejsze zasady montażu w jednej krótkiej odpowiedzi
- Zawór czterodrogowy miesza gorącą wodę z kotła z chłodnym powrotem, żeby chronić wymiennik i ustawić temperaturę na instalację.
- W klasycznym układzie CO pompa zwykle pracuje po stronie instalacji, za zaworem, ale w schematach producentów spotyka się też wariant z pompą na powrocie.
- Najważniejsze nie jest samo „przed” albo „za”, tylko to, czy zawór nie odcina kotła od bezpiecznego obiegu i naczynia wzbiorczego.
- W wielu układach celuje się w powrót co najmniej 45°C, a często bliżej 55°C, jeśli producent kotła tego wymaga.
- Zawór 4D ma największy sens przy kotłach na paliwo stałe; przy gazie kondensacyjnym i pompach ciepła zwykle wybiera się inne rozwiązania.
Najkrótsza odpowiedź do kotłowni
Jeśli mam odpowiedzieć bez owijania w bawełnę, to w klasycznej kotłowni z kotłem na paliwo stałe pompa obiegu grzewczego zwykle znajduje się po stronie instalacji, czyli za zaworem. To jednak nie znaczy, że każdy układ ma wyglądać identycznie. W praktyce ważniejsze od samego hasła „przed” lub „za” jest to, czy pompa zasila właściwy obieg i czy zawór nadal chroni powrót kotła.
Najprościej rozróżniam trzy sytuacje: pompa obsługuje grzejniki, pompa pracuje na krótkim obiegu kotła albo jedna pompa próbuje robić wszystko naraz. Pierwszy wariant jest najczęstszy, drugi najbezpieczniejszy dla samego kotła, a trzeci bywa poprawny tylko wtedy, gdy projekt instalacji jest naprawdę dobrze przemyślany. I właśnie dlatego od razu przechodzę do logiki przepływu, bo bez niej sam montaż niczego nie wyjaśnia.
Dlaczego pompa zmienia logikę całego układu
Zawór czterodrogowy tworzy dwa obiegi naraz: krótki obieg kotła oraz obieg instalacji grzewczej. To nie jest kosmetyka hydrauliczna, tylko sedno całego rozwiązania. Kocioł ma dostać z powrotem wodę na tyle ciepłą, żeby nie pracował na zimnym powrocie, a dom ma dostać wodę o temperaturze dopasowanej do grzejników albo podłogówki.
Pompa obiegu grzejnego
To pompa, która pcha wodę do grzejników lub rozdzielaczy ogrzewania podłogowego. W takim układzie najczęściej pracuje po stronie instalacji, za zaworem, bo wtedy odbiera już wymieszany czynnik i rozprowadza go po budynku. Ja traktuję ten wariant jako najbardziej intuicyjny hydraulicznie: zawór decyduje o temperaturze, a pompa tylko wymusza przepływ.
Pompa kotłowa albo przewałowa
To osobna pompa przeznaczona do utrzymania wysokiej temperatury powrotu kotła. Mówiąc prościej, pilnuje, żeby zimna woda z instalacji nie wracała do wymiennika zbyt szybko i zbyt chłodna. W kotłach na paliwo stałe to bardzo praktyczne rozwiązanie, bo pomaga utrzymać stabilne warunki spalania i ogranicza ryzyko korozji niskotemperaturowej.
Jedna pompa dla całej instalacji
To najprostszy układ, ale też najbardziej wrażliwy na błędy. Jeśli ta sama pompa ma obsługiwać i ochronę kotła, i obieg grzewczy, trzeba bardzo pilnować bilansu przepływów. W przeciwnym razie zawór zaczyna „walczyć” z pompą, a efekt bywa odwrotny do zamierzonego: nierówna temperatura, zbyt zimny powrót albo za gorące grzejniki.

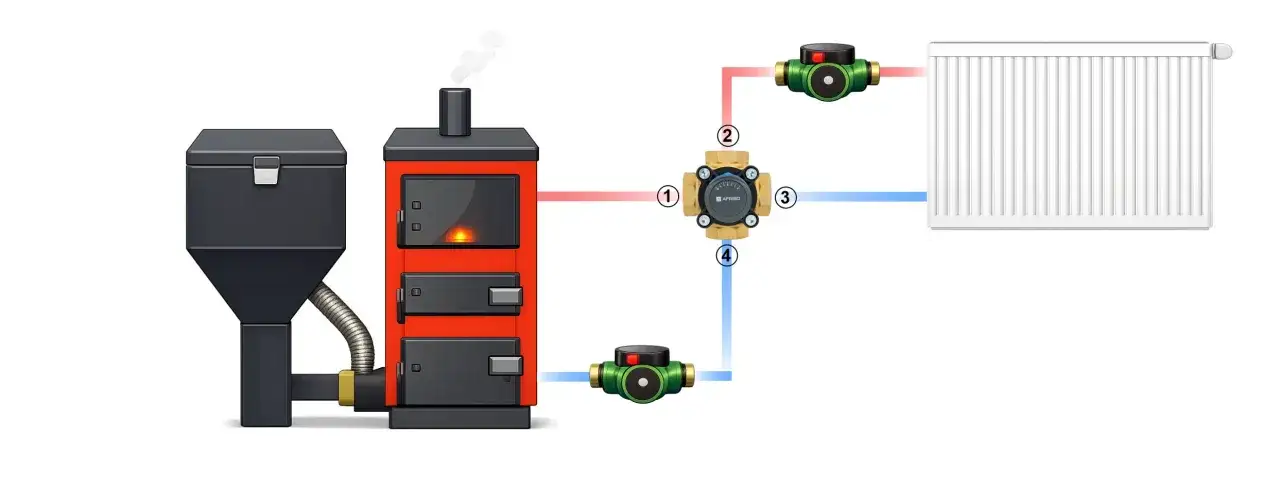

Gdy rozdzielisz w głowie te trzy role, schemat przestaje wyglądać jak zagadka. Na rysunku instalacji od razu widać, dlaczego producenci pokazują kilka poprawnych wariantów, a nie jeden uniwersalny układ.
Jak wyglądają typowe schematy i co z nich wynika
W praktyce widzę trzy najczęstsze ustawienia. Każde może działać poprawnie, ale nie każde pasuje do każdej kotłowni. Dla czytelnika ważne jest nie tyle „gdzie dać pompę”, ile który obieg ta pompa ma kontrolować i czy zawór nadal wykonuje swoje zadanie ochronne.
| Wariant | Gdzie jest pompa | Kiedy go spotykam | Co daje | Na co uważać |
|---|---|---|---|---|
| Pompa po stronie instalacji | Za zaworem, na zasilaniu grzejników | Klasyczne CO z jedną pompą | Najczytelniejsze mieszanie i wygodna regulacja temperatury na odbiornikach | Trzeba pilnować kierunku przepływu i poprawnego odpowietrzenia |
| Pompa na powrocie do zaworu | Przed zaworem, od strony powrotu instalacji | Gdy tak przewidział projekt lub producent kotła | Może działać poprawnie w dobrze zbilansowanym układzie | Nie każdy układ znosi to równie dobrze; łatwo pogorszyć stabilność regulacji |

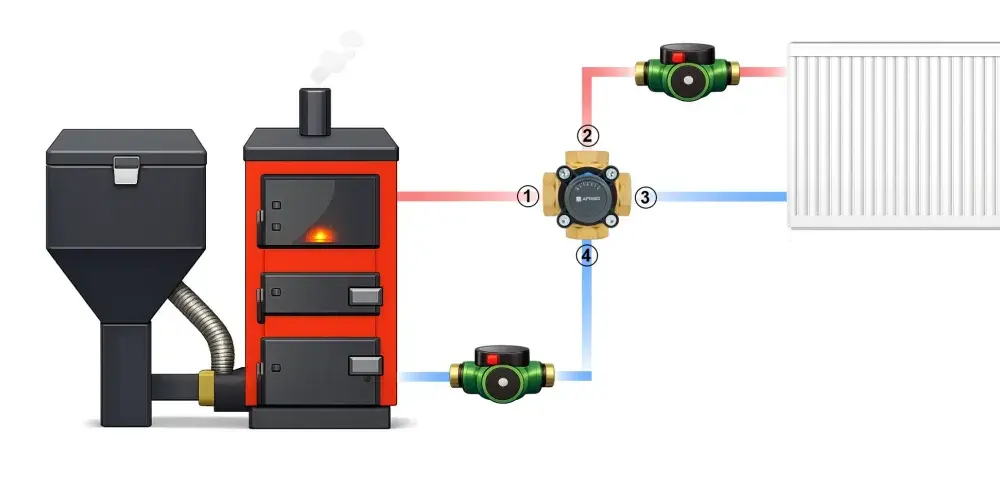

| Pompa kotłowa i pompa CO | Osobna pompa na krótkim obiegu kotła i osobna na instalacji | Układy stałopalne z naciskiem na ochronę powrotu | Najlepiej rozdziela funkcję ochrony kotła i zasilania domu | Więcej elementów, większa wrażliwość na złe zrównoważenie |
Ja osobiście uważam trzeci wariant za najbardziej logiczny tam, gdzie kocioł ma pracować długo, bez gwałtownych skoków temperatury i bez ryzyka „zjadania” własnego powrotu przez zbyt agresywną pompę instalacyjną. W małych kotłowniach da się to uprościć, ale wtedy rośnie znaczenie ustawień i średnic armatury.
Przeczytaj również: Strona WWW jako narzędzie rozwoju dla małych firm remontowo-budowlanych
Jakiej średnicy armatura nie może być za mała
Przy większej mocy nie wystarczy, że zawór „jakoś” jest wpięty. Liczy się też przekrój przepływu. W instrukcjach kotłów na paliwo stałe spotyka się orientacyjnie takie minima:
| Moc kotła | Minimalna średnica instalacji kotłowej | Praktyczna uwaga |
|---|---|---|
| 10–25 kW | miedź min. 35 mm, zawór DN32 | W wielu układach lepiej od razu dobrać DN40, jeśli instalacja ma spory przepływ |
| 35–50 kW | miedź min. 42 mm, zawór DN40 | Tu zaczyna się liczyć każdy opór hydrauliczny |
| od 75 kW | przewody i zawór min. DN50 | Za mała armatura szybko odbija się na stabilności pracy |
Ten fragment często jest pomijany, a szkoda, bo zbyt mały zawór potrafi popsować nawet poprawnie przemyślane położenie pompy. Jeśli przepływ jest zdławiony, układ zaczyna pracować nerwowo i po prostu traci sens. Dlatego po schemacie zawsze przechodzę do uruchomienia, bo to tam wychodzi prawda o całej instalacji.
Jak ustawić i uruchomić instalację, żeby zawór naprawdę chronił kocioł
Sam montaż to dopiero połowa roboty. Druga połowa to uruchomienie, które pokaże, czy zawór faktycznie miesza wodę tak, jak trzeba. Ja przy pierwszym rozruchu patrzę przede wszystkim na temperaturę powrotu i stabilność przepływu, a dopiero potem na komfort w domu.
- Sprawdź schemat producenta kotła. To punkt wyjścia, nie dodatek. Nie zakładaj, że „każdy 4D montuje się tak samo”.
- Ustal, który obieg jest kotłowy, a który instalacyjny. Jeśli pomylisz te strony, zawór zacznie robić coś innego niż powinien.
- Ustaw kierunek przepływu na korpusie zaworu. Króćce muszą odpowiadać zasilaniu i powrotowi, a nie temu, co „łatwiej wyszło z rur”.
- Zadbaj o czujniki temperatury. Czujnik zasilania montuje się po stronie instalacji, a czujnik powrotu na powrocie kotła. Bez tego sterownik działa w ciemno.
- Odpowietrz cały układ. Nawet dobry zawór nie skompensuje powietrza w instalacji, bo wtedy przepływ staje się nierówny.
- Obserwuj powrót przez pierwsze dni pracy. Jeżeli spada za nisko, trzeba poprawić ustawienie zaworu, wydajność pompy albo bilans obiegów.
Przy sterowaniu automatycznym ważny jest też siłownik, czyli napęd obracający zawór, oraz sterownik, który decyduje, jak mocno zawór ma się otworzyć. To duże ułatwienie, ale tylko wtedy, gdy sterownik ma sensowne informacje z czujników. W praktyce celuję w powrót powyżej 45°C, a w wielu układach bezpieczniej jest utrzymywać około 50-55°C, jeśli tak zaleca producent kotła.
Na końcu zawsze robię prosty test: czy po zmianie ustawienia zaworu temperatura na zasilaniu domu reaguje płynnie, a powrót do kotła nie leci w dół. Jeśli tak się dzieje, układ jest blisko poprawnego punktu pracy. Jeśli nie, nie poprawiam na ślepo jednego elementu, tylko sprawdzam cały obieg, bo zwykle problem siedzi głębiej.
Najczęstsze błędy, które psują pracę układu
Tu nie ma wielkiej filozofii, ale jest sporo drobnych błędów, które potem kosztują czas, paliwo i nerwy. Najgorsze jest to, że część z nich nie daje objawów od razu, tylko po kilku dniach lub tygodniach pracy.
- Montaż bez sprawdzenia schematu kotła. Uniwersalny rysunek z internetu nie zawsze pasuje do konkretnego modelu.
- Odcięcie kotła od naczynia wzbiorczego lub zabezpieczeń. To błąd, który może być po prostu niebezpieczny.
- Zbyt mała średnica zaworu lub rur. Przy większej mocy instalacja dławi przepływ i traci stabilność.
- Pomylenie króćców zasilania i powrotu. Zawór dalej się obraca, ale nie pracuje tak, jak powinien.
- Brak kontroli temperatury powrotu. Kocioł może wtedy pracować na zimnym powrocie i szybciej się zużywać.
- Ustawienie zaworu „na oko” i zostawienie kotłowni samej sobie. Pierwsze dni po uruchomieniu są krytyczne, bo to wtedy widać prawdziwe zachowanie układu.
Ja patrzę na to prosto: jeśli układ wymaga ciągłego „ratowania” ręczną korektą, to zwykle nie jest problem samego zaworu, tylko błędnej hydrauliki albo złego doboru elementów. A to prowadzi już do pytania, kiedy w ogóle warto sięgać po 4D, a kiedy lepiej wybrać inny wariant.
Kiedy czterodrogowy ma sens, a kiedy lepsze jest inne rozwiązanie
Zawór 4D nie jest uniwersalnym ulepszaczem instalacji. Jego rola jest dość konkretna: ochrona kotła na paliwo stałe i jednoczesna regulacja temperatury na obieg grzewczy. Jeśli źródło ciepła działa na zupełnie innych zasadach, ten sam zawór może być po prostu nietrafionym wyborem.
| Rodzaj instalacji | Czy 4D ma sens | Dlaczego |
|---|---|---|
| Kocioł na drewno, węgiel lub pellet | Tak | Trzeba chronić powrót przed zbyt niską temperaturą i utrzymać stabilne spalanie |
| Kocioł gazowy kondensacyjny | Zwykle nie | Tu zależy nam raczej na chłodnym powrocie i wysokiej sprawności kondensacji |
| Pompa ciepła | Zwykle nie | Układ powinien pracować tak, by nie podnosić niepotrzebnie temperatury powrotu |
| Ogrzewanie podłogowe | Rzadziej | Najczęściej lepiej sprawdza się grupa mieszająca z zaworem 3-drogowym i pompą obiegową |
| Układ z buforem ciepła | To zależy | Wiele zależy od tego, czy zawór ma chronić kocioł, regulować strefy, czy tylko sterować jednym obiegiem |
Jeśli ktoś proponuje 4D do źródła, które lubi niską temperaturę powrotu, ja proszę najpierw o schemat, a dopiero potem o deklaracje. To samo dotyczy podłogówki: tam bardzo często lepszym wyborem jest inna armatura mieszająca, bo układ ma inne priorytety niż klasyczny kocioł na paliwo stałe.
Co sprawdzić, zanim zamkniesz temat w kotłowni
- Czy producent kotła dopuszcza dokładnie taki schemat wpięcia zaworu i pompy.
- Czy pompa obsługuje obieg instalacji, obieg kotła, czy oba naraz.
- Czy naczynie wzbiorcze i armatura bezpieczeństwa są podłączone bezpośrednio tak, jak wymaga tego układ.
- Czy po rozruchu powrót utrzymuje temperaturę wymaganą przez kocioł.
- Czy średnica zaworu i rur nie dławi przepływu przy planowanej mocy.
Jeżeli po uruchomieniu układ pracuje stabilnie, grzejniki mają równy rozkład temperatury, a kocioł utrzymuje ciepły powrót, to montaż został zrobiony dobrze. Jeśli którykolwiek z tych elementów się sypie, problem zwykle nie leży w samym zaworze, tylko w całej logice przepływu, i wtedy lepiej zatrzymać się na korekcie schematu niż później płacić za skutki złej hydrauliki.
