W instalacji centralnego ogrzewania liczy się nie tylko to, czy kocioł grzeje, ale też jak stabilnie utrzymuje ciśnienie i jak duży opór stawia sam układ. W praktyce pod pojęciem dopuszczalnego spadku ciśnienia w instalacji CO kryją się dwa różne zagadnienia: hydrauliczne straty w rurach i armaturze oraz niepokojący spadek ciśnienia roboczego widoczny na manometrze. Poniżej rozkładam to na konkretne liczby, pokazuję, co wynika z PN-EN 12828 i jak odróżnić normalną pracę systemu od usterki.
Najważniejsze liczby i zasady przy ocenie ciśnienia
- Nie ma jednej uniwersalnej wartości dla całej instalacji. Inne limity dotyczą rur, inne zaworów, a jeszcze inne samego ciśnienia roboczego.
- W projektowaniu wodnych instalacji grzewczych norma PN-EN 12828 zakłada m.in. prędkość wody do 1,5 m/s dla cichej pracy instalacji.
- W obiegu grzejnikowym producenci zaworów często wskazują zakres 0,5-2,5 psi, czyli około 3,4-17,2 kPa, jako wystarczający do poprawnej pracy.
- Dla wielu zaworów grzejnikowych praktyczny pułap doboru to 5 psi, czyli około 34,5 kPa.
- W podłogówce pojedyncze pętle często pracują przy oporach rzędu kilku do kilkunastu kPa; w praktyce projektowej spotyka się też zakresy około 15-20 kPa.
- Jeśli ciśnienie trzeba regularnie dopuszczać, to nie jest „normalna zmiana”, tylko sygnał do szukania nieszczelności, problemu z naczyniem przeponowym albo zaworem bezpieczeństwa.

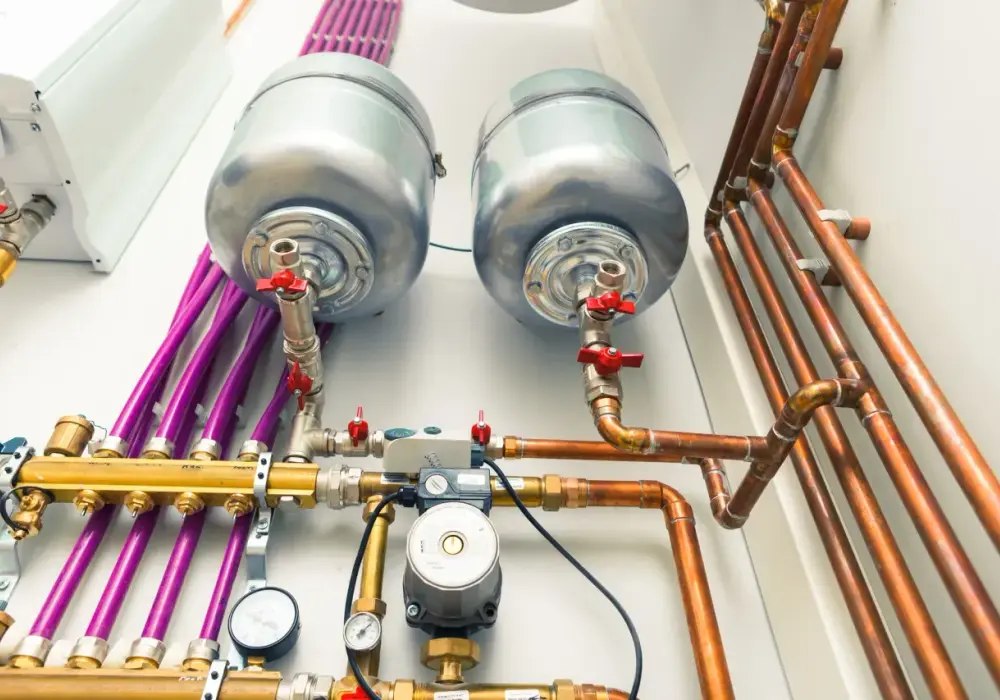

Co właściwie oznacza spadek ciśnienia w instalacji CO
Ja rozdzielam ten temat na dwa poziomy, bo inaczej bardzo łatwo o fałszywy wniosek. Pierwszy to spadek ciśnienia roboczego widoczny na manometrze kotła lub instalacji. Drugi to spadek ciśnienia hydraulicznego, czyli strata energii przepływu w rurach, kształtkach, zaworach i rozdzielaczach.
W codziennej rozmowie oba znaczenia mieszają się ze sobą, a to prowadzi do nieporozumień. Gdy ktoś mówi, że ciśnienie „spada”, może mieć na myśli po prostu wyciek wody albo błędnie dobrane naczynie przeponowe. Gdy instalator mówi o spadku ciśnienia, częściej chodzi mu o opory przepływu, które pompa musi pokonać, żeby woda dotarła do wszystkich grzejników lub pętli podłogówki.
Ważne jest też to, że sama norma PN-EN 12828 opisuje projektowanie wodnych instalacji centralnego ogrzewania, ale nie daje jednej magicznej liczby dla całego układu. Zamiast tego opiera się na obliczeniach, ograniczeniach dla prędkości przepływu, doborze zabezpieczeń i charakterystykach konkretnych elementów. To właśnie dlatego „dopuszczalny” spadek trzeba oceniać zawsze w kontekście miejsca, w którym występuje.
Jeśli to rozdzielenie jest jasne, łatwiej przejść do praktyki i sprawdzić, jakie wartości faktycznie uznaje się za bezpieczne.
Jakie wartości najczęściej przyjmuje się w praktyce
Nie traktuję tych liczb jako jednej normy dla całej instalacji. To raczej praktyczne przedziały doboru, które pomagają ocenić, czy układ jest zaprojektowany rozsądnie i czy nie pracuje na granicy hałasu, niewydolności albo zbędnych strat energii.
| Element instalacji | Orientacyjny zakres | Co to oznacza w praktyce |
|---|---|---|
| Zawór termostatyczny przy grzejniku | 0,5-2,5 psi, czyli ok. 3,4-17,2 kPa | Taki spadek zwykle wystarcza do poprawnego przepływu i cichej pracy. W wielu katalogach jako sensowny punkt odniesienia pojawia się też maksimum 5 psi, czyli ok. 34,5 kPa. |
| Zawór o wyższej odporności katalogowej | do 0,6 bar, czyli 60 kPa | To już granica katalogowa konkretnego modelu, a nie cel projektowy. Jeśli instalacja musi pracować tak wysoko, warto sprawdzić dobór pompy i równoważenie. |
| Dynamiczne równoważenie obiegu grzejnikowego | 5-25 kPa, a w wersjach wysokociśnieniowych 10-25 kPa | Takie zakresy spotyka się w nowoczesnych zaworach równoważących. To dobry punkt odniesienia dla małych i średnich instalacji mieszkaniowych. |
| Pętla ogrzewania podłogowego | zwykle kilka do kilkunastu kPa, czasem około 15-20 kPa | Tu liczy się długość pętli, średnica rury, rozdzielacz i ustawienie zaworów. Długie pętle szybko zjadają dostępny spręż pompy. |
| Rurociągi główne | bez jednej uniwersalnej liczby; prędkość wody do 1,5 m/s | Norma każe patrzeć na opory i hałas całego obiegu. Przy obliczeniach trzeba też doliczyć około 1/3 oporów na kształtki. |
| Zawór bezpieczeństwa | spadek na rurze doprowadzającej maks. 3% nastawy, na rurze wylotowej 10% | To limit bezpieczeństwa zapisany w normie. Pokazuje, że wymagania są zależne od konkretnego elementu, a nie od całej instalacji jako całości. |
W praktyce najbardziej użyteczne jest porównanie własnej instalacji z tym, co zaleca producent pompy, zaworu albo rozdzielacza. Jeżeli wartości odbiegają od katalogu, problem zwykle nie leży w jednym „złym barze”, tylko w całym układzie: średnicach, równoważeniu i ustawieniu pompy.
To prowadzi do kolejnego ważnego pytania: kiedy zmiana ciśnienia jest jeszcze normalna, a kiedy zaczyna wyglądać jak awaria.
Kiedy spadek jest normalny, a kiedy zaczyna świadczyć o problemie
Niewielka zmiana ciśnienia po napełnieniu instalacji, odpowietrzeniu albo pierwszych dniach pracy nie musi oznaczać usterki. Woda się rozszerza i kurczy, a naczynie przeponowe ma właśnie po to, żeby te wahania przejąć. Problem zaczyna się wtedy, gdy ciśnienie spada regularnie i szybko, a instalację trzeba stale dopuszczać.
W mojej ocenie alarmujące są zwłaszcza trzy scenariusze. Pierwszy: ciśnienie spada o kilka dziesiątych bara w krótkim czasie, na przykład z 1,5 do 1,1 bara po jednym lub dwóch dniach. Drugi: po każdym sezonowym uruchomieniu trzeba dolewać wodę. Trzeci: ciśnienie jest niestabilne, skacze lub spada nawet wtedy, gdy instalacja nie pracuje intensywnie.
- Normalne bywa drobne skorygowanie ciśnienia po odpowietrzeniu układu.
- Normalne jest też niewielkie wahanie między instalacją zimną a rozgrzaną.
- Niepokojące jest częste dopuszczanie wody, bo to prawie zawsze oznacza stratę gdzieś w układzie.
- Niepokojące jest również to, że z zaworu bezpieczeństwa pojawia się ślad wody lub odprowadzenie jest stale wilgotne.
Jeżeli ciśnienie wraca do normy tylko na chwilę, a potem znowu spada, nie szukałbym winy w „złym odczycie manometru”. Najpierw trzeba ustalić, którędy instalacja traci wodę albo dlaczego układ nie kompensuje zmian objętości tak, jak powinien.
Żeby to zrobić szybko, trzeba podejść do tematu metodycznie.

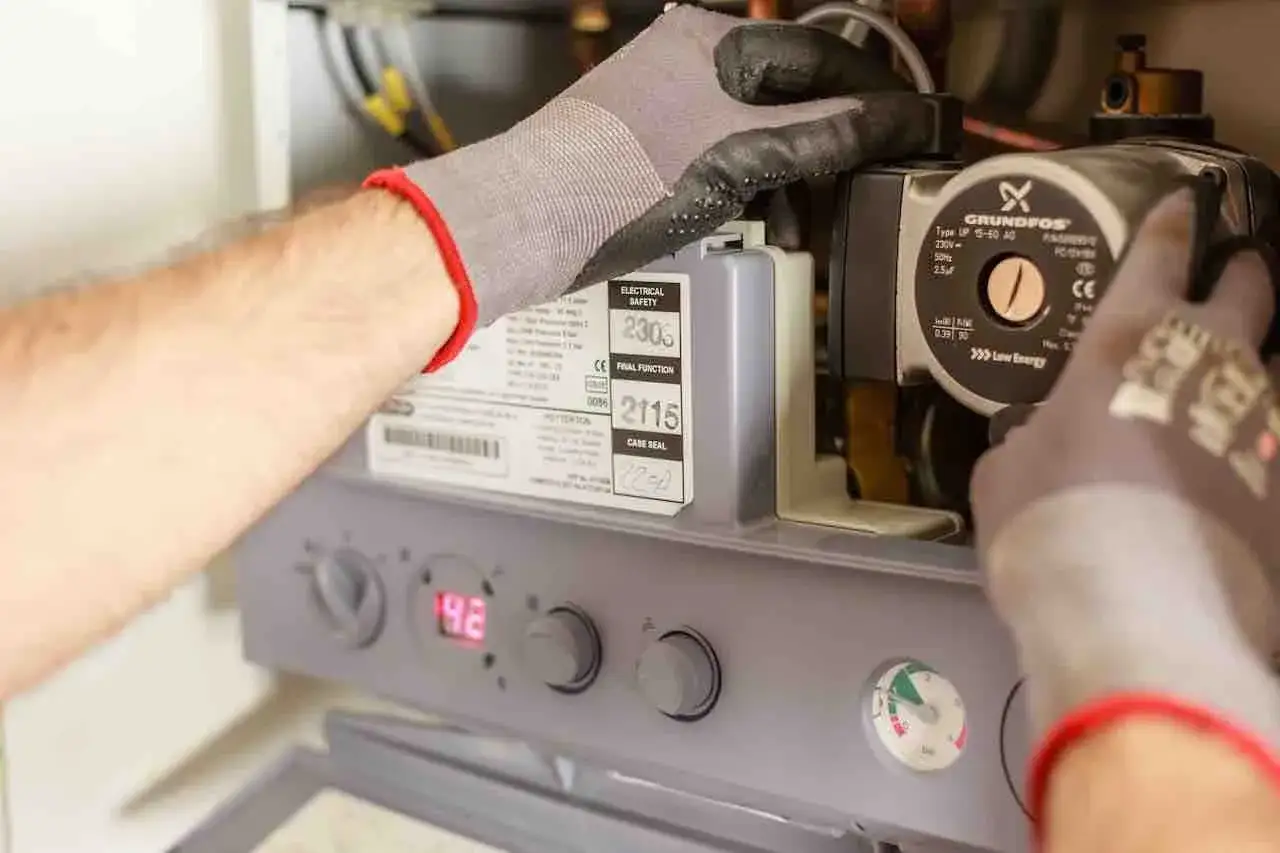

Jak sprawdzić, gdzie ciśnienie naprawdę ucieka
Tu przydaje się zwykła dyscyplina diagnostyczna, nie zgadywanie. Ja zawsze zaczynam od odczytu ciśnienia na zimnej i potem na rozgrzanej instalacji, bo dopiero porównanie dwóch punktów mówi coś sensownego. Sam pojedynczy odczyt niewiele znaczy.
- Sprawdź manometr przy kotle lub na rozdzielaczu i zapisz wartość na zimno.
- Uruchom instalację, pozwól jej popracować i sprawdź, jak zachowuje się ciśnienie po osiągnięciu temperatury roboczej.
- Oglądnij zawór bezpieczeństwa i jego odprowadzenie. Jeżeli wylot jest wilgotny albo kapie z niego woda, to mocny sygnał ostrzegawczy.
- Skontroluj odpowietrzniki automatyczne, połączenia śrubunkowe, grzejniki, rozdzielacz podłogówki i okolice kotła.
- Jeśli instalacja ma naczynie przeponowe, sprawdź jego stan i ciśnienie wstępne zgodnie z instrukcją producenta albo zleć to serwisowi.
- W przypadku kilku obiegów zamykaj je po kolei, żeby zobaczyć, czy spadek znika po odcięciu konkretnej części instalacji.
Najczęstszy błąd polega na tym, że ktoś po prostu dolewa wody i uznaje sprawę za zamkniętą. To krótkotrwałe obejście, a nie naprawa. Jeśli przyczyną jest nieszczelność, wadliwe naczynie przeponowe albo zawór bezpieczeństwa, problem wróci, często w najmniej dogodnym momencie.
Kiedy już wiadomo, gdzie szukać, można przejść do tego, co zwykle powoduje zbyt duże straty i jak je ograniczyć bez przebudowy całej instalacji.
Co najczęściej powoduje zbyt duże straty i jak je ograniczyć
W instalacjach, które pracują głośno, nierówno albo wymagają ciągłego doglądania, przyczyny zwykle są dość powtarzalne. Ja patrzę przede wszystkim na równoważenie hydrauliczne, czyli takie ustawienie przepływów, żeby każdy grzejnik i każda pętla dostały dokładnie tyle wody, ile potrzebują. To brzmi prosto, ale w praktyce robi ogromną różnicę.
| Przyczyna | Typowy objaw | Co zrobić |
|---|---|---|
| Zbyt małe średnice rur lub zbyt długa trasa | hałas, słabe dogrzanie końcowych odbiorników, wyraźny spadek wydajności | Sprawdzić obliczenia, prędkość przepływu i ewentualnie przeprojektować odcinek. |
| Brak równoważenia obiegów | pierwsze grzejniki przegrzewają się, a dalsze są chłodne | Wyregulować zawory, ustawić przepływy i w razie potrzeby zastosować dynamiczne równoważenie. |
| Za duża wydajność pompy | szum w zaworach, „gwizdanie” instalacji, niestabilne ciśnienie | Obniżyć bieg pompy albo zastosować regulator różnicy ciśnień. |
| Zanieczyszczony filtr lub osad w instalacji | spadek przepływu, nierówne grzanie, większa różnica temperatur między zasilaniem i powrotem | Wyczyścić filtr, przepłukać układ i ocenić stan wody instalacyjnej. |
| Długie pętle podłogówki | trudne do wyregulowania obiegi, wyraźny niedobór przepływu w końcówkach | Skrócić pętle, podzielić układ albo dobrać rozdzielacz i pompę do realnych oporów. |
| Wahania przepływu przez głowice termostatyczne | zmienne ciśnienie, hałas przy częściowo przymkniętych grzejnikach | Zastosować zawory o stabilniejszej charakterystyce lub układ z regulacją ciśnienia różnicowego. |
W nowocześniejszych układach bardzo dobrze sprawdzają się zawory dynamiczne. Producent Danfoss podaje dla rozwiązań z tej grupy zakresy nastawy 5-15 kPa w wersji standardowej i 10-25 kPa w wersji wysokociśnieniowej, co dobrze pokazuje, jak projektowo myśli się dziś o stabilizacji przepływu. To nie jest „magiczny” zakres dla każdej instalacji, ale praktyczny punkt odniesienia przy doborze armatury.
Jeśli instalacja ma już kilka sezonów, sama regulacja często wystarcza tylko częściowo. Wtedy najlepiej przygotować się do kolejnego sezonu tak, żeby nie zaczynać od domysłów.
Na co patrzę przed sezonem grzewczym, żeby nie zgadywać przy pierwszym alarmie
Przed sezonem grzewczym robię rzeczy proste, ale skuteczne. Nie ma w tym spektakularnych trików, jest za to porządek, który oszczędza czas i nerwy. Dobrze przygotowana instalacja zwykle nie zaskakuje spadkami ciśnienia w środku najzimniejszego tygodnia.
- Sprawdzam, czy instalacja po postoju nie wymaga częstego dopuszczania wody.
- Porównuję ciśnienie na zimno i po rozgrzaniu, żeby wychwycić nienaturalne wahania.
- Oglądam zawór bezpieczeństwa, odpowietrzniki i wszystkie miejsca, w których lubią pojawiać się mikrowyciek.
- Kontroluję filtr i stan wody w instalacji, bo brud i osad podnoszą opory szybciej, niż wielu użytkowników zakłada.
- Jeśli w układzie są głowice termostatyczne albo kilka stref, sprawdzam, czy hydraulika nie jest rozjechana po letnim postoju.
Najważniejsza zasada jest prosta: spadek ciśnienia nie powinien być rutyną. Jeśli trzeba regularnie dolewać wodę, system nie pracuje tak, jak powinien, niezależnie od tego, czy problem tkwi w naczyniu przeponowym, drobnym wycieku czy zbyt dużych oporach przepływu. W dobrze zrobionej instalacji ciśnienie ma być stabilne, a nie „ciągle do poprawki”.
