Przewód do płyty indukcyjnej nie jest detalem, tylko elementem, który wpływa na bezpieczeństwo, stabilność pracy i realną moc urządzenia. Przy pytaniu o to, jaki kabel do indukcji będzie właściwy, zawsze zaczynam od trzech rzeczy: mocy płyty, rodzaju zasilania i zaleceń producenta. Dopiero potem dobieram przekrój, liczbę żył i sposób prowadzenia instalacji w kuchni.
Najważniejsze zasady doboru przewodu do płyty indukcyjnej
- W 400 V najczęściej sprawdza się przewód 5x2,5 mm² Cu, ale zawsze trzeba potwierdzić to w instrukcji.
- W 230 V bardzo często potrzebny jest 3x4 mm², a przy mocniejszych modelach nawet 3x6 mm².
- Do indukcji prowadzi się wydzielony obwód, bez przedłużaczy i bez podpinania innych dużych odbiorników po drodze.
- Przewód musi być miedziany i dobrany do sposobu montażu, długości trasy oraz zabezpieczenia.
- Napis 1N, 2N albo 3N na schemacie oznacza wariant podłączenia, a nie marketingowy dodatek.
- Jeśli instrukcja podaje konkretny przekrój, to on ma pierwszeństwo przed ogólną poradą ze sklepu.
Nie ma jednego kabla do każdej płyty
Najkrótsza odpowiedź brzmi: kabel dobiera się do konkretnego modelu i sposobu zasilania. Ja nigdy nie zaczynam od samego hasła „indukcja”, tylko od tabliczki znamionowej i instrukcji montażu, bo to producent określa, czy urządzenie ma pracować w układzie 1N, 2N czy 3N oraz jaki przekrój przewodu dopuszcza.
W praktyce najczęściej spotkasz trzy scenariusze. Dla zasilania 400 V standardem bywa przewód 5x2,5 mm², dla zasilania 230 V często przewód 3x4 mm², a przy mocniejszych lub dłużej prowadzonych obwodach 3x6 mm². Zdarzają się też płyty, które przy ograniczonej mocy dopuszczają cieńsze przekroje, nawet 3x1,5 mm², ale to już wyjątek wynikający z konkretnego projektu urządzenia.
To ważne, bo sama nazwa „płyta indukcyjna” niewiele mówi. Inaczej zachowuje się kompaktowy model do kawalerki, inaczej pełnowymiarowa czteropolowa płyta o mocy około 7 kW, a jeszcze inaczej urządzenie z funkcją ograniczenia mocy. Właśnie dlatego następnym krokiem jest odczytanie oznaczeń na przewodzie i w schemacie przyłączenia.
Jak czytać oznaczenia 3x4, 5x2,5 i 1N, 2N, 3N

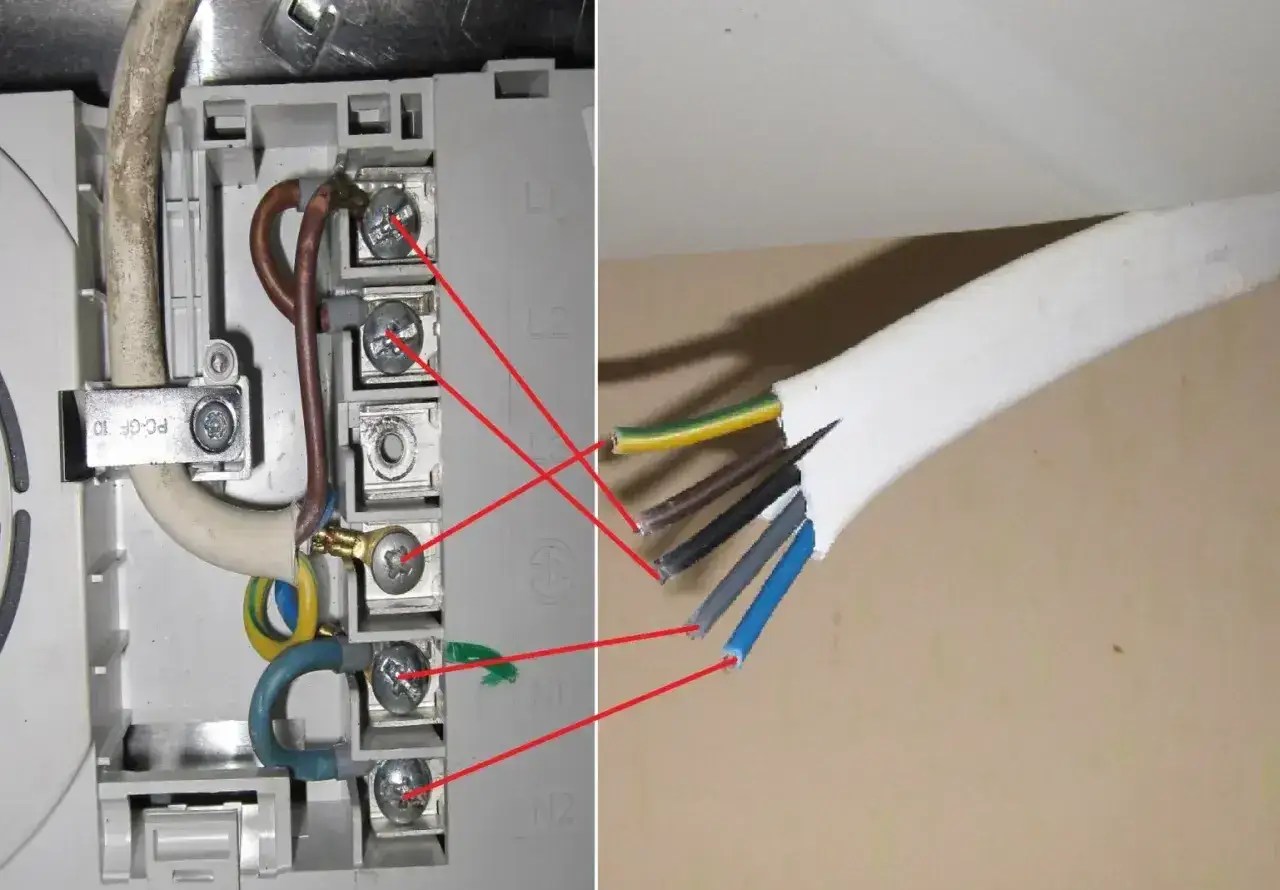

W opisach przewodów liczba przed „x” mówi, ile żył ma przewód, a liczba po „x” określa przekrój jednej żyły w mm². Czyli 3x4 to trzy żyły po 4 mm², a 5x2,5 to pięć żył po 2,5 mm². Do tego dochodzą symbole układu zasilania: 1N oznacza jedną fazę z neutralnym, 2N dwie fazy z neutralnym, a 3N trzy fazy z neutralnym.
Ja zawsze oddzielam jeszcze dwa pojęcia, które wielu osobom się mieszają. Przewód instalacyjny w ścianie to część stałej instalacji, zwykle prowadzona do puszki lub listwy przyłączeniowej. Przewód przyłączeniowy to odcinek bliżej samej płyty, często opisany już w instrukcji producenta. Ten drugi bywa elastyczny, ale nie wolno traktować go jak uniwersalnego rozwiązania do całej kuchni.

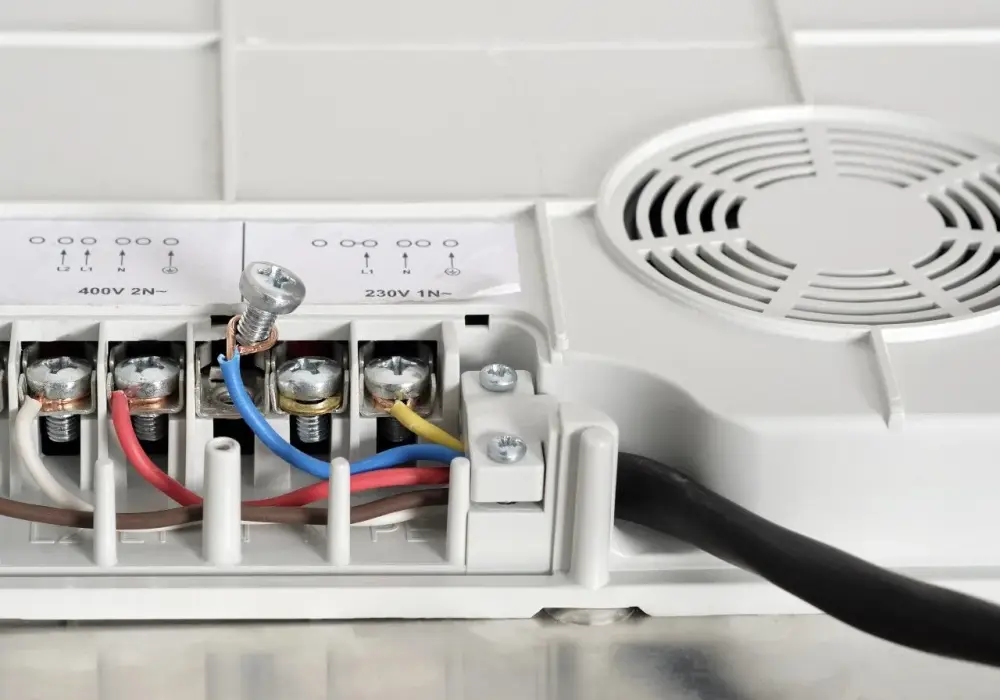

Wiele płyt ma w listwie zaciskowej mostki, które pozwalają przełożyć urządzenie między 1N, 2N i 3N. To normalne rozwiązanie, ale trzeba je ustawić dokładnie według schematu, bo jedna pomyłka potrafi uszkodzić elektronikę albo od razu wybić zabezpieczenie.
| Oznaczenie | Co oznacza | Jak to czytam przy indukcji |
|---|---|---|
| 3x4 mm² | 3 żyły po 4 mm² | Częsty wybór dla 230 V, gdy płyta potrzebuje większego zapasu niż przy cienkich przewodach |
| 5x2,5 mm² | 5 żył po 2,5 mm² | Typowy przewód dla 400 V i zasilania trójfazowego |
| 1N | Jedna faza + neutralny | Pojedyncze zasilanie, gdy w budynku nie ma 3 faz albo producent przewidział taki układ |
| 2N | Dwie fazy + neutralny | Częsty kompromis przy płytach zasilanych z „siły”, gdy obciążenie rozkłada się na dwa tory |
| 3N | Trzy fazy + neutralny | Najbardziej równomierne rozłożenie obciążenia w instalacji |
Do instalacji stałej najczęściej wybiera się przewód instalacyjny miedziany YDY lub YDYp. To ważne, bo nie każdy elastyczny przewód nadaje się do prowadzenia w ścianie, a nie każdy przewód instalacyjny jest właściwy do krótkiego połączenia przy samej płycie. Gdy to już jasne, można przejść do konkretnych wariantów, które najczęściej sprawdzają się w mieszkaniach i domach.
Jaki przekrój najczęściej sprawdza się w praktyce
Najczęściej trzymam się zasady, że przewód ma być dobrany nie tylko do mocy płyty, ale też do sposobu pracy całego obwodu. Im większa moc i im dłuższa trasa od rozdzielnicy do kuchni, tym mniej sensu ma oszczędzanie na przekroju.
| Warunki | Najczęstszy wybór | Na co zwracam uwagę |
|---|---|---|
| 400 V, 3N | 5x2,5 mm² Cu | Najczęstszy układ w nowych domach; liczy się też zabezpieczenie na poszczególnych fazach |
| 230 V, 1N, standardowa płyta | 3x4 mm² Cu | Dobry punkt wyjścia dla wielu modeli o większej mocy |
| 230 V, 1N, mocniejszy model albo długa trasa | 3x6 mm² Cu | Przy dłuższym odcinku i większym poborze daje wyraźnie większy zapas |
| Model o ograniczonej mocy | 3x1,5 lub 3x2,5 mm² | To wyjątek, który ma sens tylko wtedy, gdy producent go dopuszcza |
W polskich kuchniach najczęściej widzę przewód miedziany 5x2,5 mm² przy zasilaniu trójfazowym. To rozsądny kompromis między kosztem a zapasem prądowym. Przy jednofazowej indukcji punkt startowy to zwykle 3x4 mm², ale przy mocniejszym modelu albo długim odcinku od rozdzielnicy bezpieczniej wejść w 3x6 mm². Ja traktuję 3x2,5 mm² jako rozwiązanie tylko dla słabszych płyt albo wtedy, gdy instrukcja i zabezpieczenie mówią o tym wprost.
Przy trasach rzędu 20 m i więcej zaczynam kontrolować spadek napięcia, bo tam oszczędność na przekroju bywa pozorna. Jeśli obwód biegnie przez kilka stref zabudowy, a szafka z płytą jest mocno domknięta, lepiej zostawić sobie zapas niż później szukać przyczyny nagrzewania, wybijania zabezpieczenia albo spadków mocy na boosterze. Dalej pokażę, co najczęściej psuje taki montaż.
Najczęstsze błędy przy doborze kabla
- Dobór po samej mocy marketingowej płyty, bez sprawdzenia schematu 1N, 2N albo 3N.
- Założenie, że każdy model 7 kW potrzebuje tego samego przewodu.
- Użycie przedłużacza albo zwykłej listwy, żeby „tylko na chwilę sprawdzić”.
- Łączenie aluminium z miedzią bez odpowiednich złączek i bez oceny stanu instalacji.
- Prowadzenie płyty na wspólnym obwodzie z innymi dużymi odbiornikami, na przykład piekarnikiem albo zmywarką.
- Ignorowanie długości trasy i tego, że przewód w zabudowie ma gorsze warunki chłodzenia niż w otwartej przestrzeni.
Najgorszy błąd widzę wtedy, gdy ktoś patrzy wyłącznie na „grubość kabla” i zakłada, że to wystarczy. Nie wystarczy. Liczy się jeszcze rodzaj obwodu, sposób zabezpieczenia i to, czy producent przewidział daną konfigurację. W praktyce źle dobrany przewód daje albo przegrzewanie, albo ciągłe wybicia bezpiecznika, albo po prostu ogranicza możliwość pracy wszystkich pól naraz.
Żeby tego uniknąć, przed montażem trzeba sprawdzić kilka konkretnych rzeczy, a nie tylko sam przekrój.
Co sprawdzić przed zakupem i montażem
Ja przed zakupem przewodu przechodzę przez prostą checklistę. Najpierw sprawdzam, czy w budynku jest dostępne 230 V, 400 V, czy tylko jedna faza. Potem patrzę na moc płyty, schemat zacisków i minimalny przekrój przewodu. Dopiero na końcu oceniam długość trasy do kuchni i to, czy obwód ma być całkowicie osobny.
- Sprawdź tabliczkę znamionową płyty i instrukcję montażu.
- Ustal, czy urządzenie pracuje w 1N, 2N czy 3N.
- Dobierz miedziany przewód instalacyjny o przekroju zgodnym z instrukcją.
- Zapewnij osobny obwód z właściwym zabezpieczeniem nadprądowym i, jeśli wymaga tego instalacja, RCD 30 mA.
- Nie planuj podłączenia na zasadzie „jakoś się zmieści”, bo przy indukcji to zwykle kończy się poprawkami po wykończeniu kuchni.
Samo 3x4 mm² nie rozwiązuje wszystkiego, bo zabezpieczenie też musi pasować; w praktyce spotyka się układy 3x16 A przy 3N i wyższe wartości przy 1N, ale zawsze wyznacza je instrukcja. Czasem sensowniej jest ograniczyć moc płyty w ustawieniach niż próbować na siłę podpiąć ją pod zbyt cienki przewód. To kompromis, ale uczciwy i bezpieczniejszy niż oszczędzanie na przekroju.
W mieszkaniach z nową instalacją często opłaca się od razu przewidzieć miejsce na puszkę przyłączeniową albo punkt serwisowy za szafką. To drobiazg, ale ułatwia późniejszy montaż i serwis. Jeśli remont jest jeszcze na etapie bruzdowania i prowadzenia tras, dobrze dobrany kabel i rozsądne miejsce podłączenia oszczędzają mi później najwięcej czasu.
Najrozsądniejsza zasada przy indukcji to zaczynać od instrukcji, nie od zgadywania
Gdybym miał zostawić jedną praktyczną regułę, brzmiałaby tak: najpierw instrukcja konkretnej płyty, potem warunki instalacji w domu, a dopiero na końcu zakup przewodu. W większości przypadków prowadzi to do wyboru 5x2,5 mm² przy 400 V albo 3x4 mm² przy 230 V, ale nie traktuję tych wartości jak świętego szablonu.
Jeżeli masz model o wyższej mocy, długą trasę kablową albo starszą instalację, lepiej skonsultować dobór z elektrykiem niż później poprawiać całą kuchnię. Przy takim sprzęcie jeden dobrze dobrany przewód robi większą różnicę niż wiele „sprytnych” obejść, które tylko wyglądają oszczędniej.
