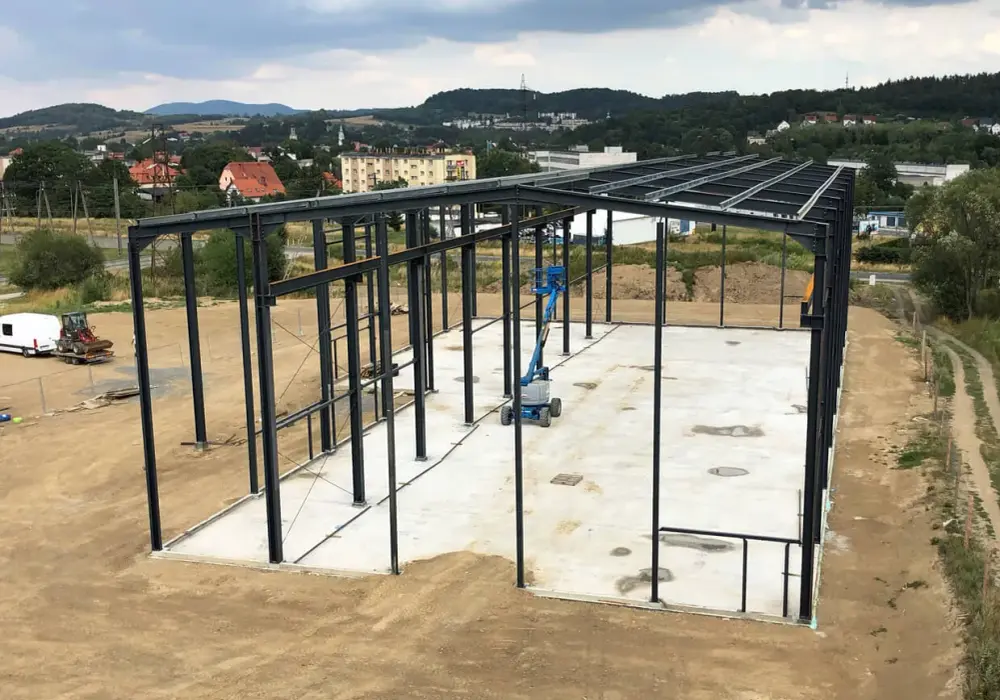

Podkonstrukcja pod płyty warstwowe decyduje o tym, czy obudowa będzie szczelna, równa i odporna na wiatr, śnieg oraz pracę budynku. W praktyce to właśnie geometra szkieletu, dobór łączników i rozstaw podpór robią większą różnicę niż sama grubość płyty. W tym artykule rozkładam temat na konkretne wymagania techniczne, wybór materiału, montaż i błędy, które najczęściej kończą się poprawkami.
Najważniejsze wymagania, które trzeba sprawdzić przed montażem
- Konstrukcja nośna musi być idealnie wypoziomowana i w jednej płaszczyźnie, bo od tego zależy szczelność zamków i estetyka elewacji.
- Rozstaw podpór dobiera się z tabel nośności konkretnego systemu, a nie według uniwersalnej wartości „na oko”.
- Na dachach liczy się spadek połaci - w praktyce często przyjmuje się minimum 5% albo 7%, zależnie od układu paneli.
- Łączniki trzeba dobrać do podłoża: inny system stosuje się do stali, inny do betonu, a inny do drewna.
- Najczęstsze problemy wynikają z błędów wykonawczych: zbyt dużych odchyłek, złego dociągnięcia wkrętów i braku uszczelnienia detali.
- Przed zamówieniem warto mieć komplet detali: rysunki, obciążenia, listę łączników, obróbki i plan logistyki.
Po co w ogóle projektuje się podkonstrukcję pod płyty warstwowe
Sama konstrukcja pod płyty warstwowe nie jest tylko „rusztem”, do którego coś się przykręca. Ona przenosi obciążenia z okładziny na cały budynek, utrzymuje geometrię ścian i dachu, a przy okazji decyduje o tym, czy zamki paneli będą pracowały tak, jak przewidział producent. Jeśli szkielet jest krzywy albo zbyt wiotki, nawet dobra płyta nie uratuje szczelności.
W domu jednorodzinnym temat pojawia się najczęściej przy garażu, wiacie, budynku gospodarczym, lekkiej dobudówce albo części technicznej. W takich obiektach płyty warstwowe są kuszące, bo dają szybki montaż i dobrą izolacyjność, ale tylko wtedy, gdy podłoże jest dobrze zaprojektowane. Ja patrzę na to tak: płyta ma zamknąć obiekt, ale szkielet ma zapewnić jej warunki do pracy bez naprężeń i przecieków.
To prowadzi wprost do pytania ważniejszego niż sam wybór płyty - jakie wymagania musi spełnić nośny szkielet, żeby cały układ był trwały i przewidywalny.
Jakie wymagania techniczne musi spełniać szkielet nośny
Najpierw sprawdzam geometrię. Konstrukcja nośna musi być wykonana zgodnie z projektem, a odchyłki nie mogą rozjeżdżać się z tolerancjami producenta płyt i wymaganiami dla konstrukcji stalowych. Jeżeli podpory nie leżą w jednej płaszczyźnie, panel zaczyna pracować punktowo, zamki się rozszczelniają, a w skrajnym przypadku pojawiają się odkształcenia okładzin.
| Wymaganie | Co to oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| Jedna płaszczyzna podpór | Wszystkie punkty podparcia muszą tworzyć równy, spójny układ bez lokalnych garbów i zapadnięć. | Chroni zamki przed otwieraniem się i zmniejsza ryzyko nieszczelności. |
| Kontrola pionów i poziomów | Przed montażem trzeba sprawdzić osie, pion słupów i poziom rygli oraz cokołów. | Ułatwia start pierwszej płyty i ogranicza błędy narastające w kolejnych polach. |
| Rozstaw podpór | Dobiera się go z tabel nośności dla konkretnej płyty, grubości, rdzenia i obciążeń. | Zbyt duży rozstaw powoduje ugięcia, a zbyt mały niepotrzebnie podnosi koszt konstrukcji. |
| Spadek dachu | W praktyce spotyka się minimum 5% dla układów ciągłych i 7% przy zakładach lub świetlikach. | Za mały spadek zwiększa ryzyko zalegania wody i problemów ze spływem. |
| Równe ugięcie podpór | Każda płyta powinna mieć podobne warunki pracy na całej długości pola. | Różnice ugięć otwierają szczeliny w długich zamkach i na stykach. |
| Warunki montażu | Nie montuje się paneli podczas opadów, przy wietrze powyżej 7 m/s ani przy słabej widoczności. | Bezpieczeństwo ekipy i jakość osadzenia elementów spadają zbyt szybko, by to ignorować. |
Jak podaje instrukcja Izopanel, dla dachowych paneli bez zakładów przyjmuje się spadek od 5%, a przy zakładach wzdłużnych lub świetlikach 7%. To dobry przykład tego, że detalu nie da się zgadnąć - trzeba go powiązać z konkretnym układem połaci. W podobny sposób trzeba podejść do rozstawu podpór, bo od razu przechodzimy do wyboru materiału, z którego w ogóle powstaje szkielet.
Stal, drewno czy żelbet - co wybrać na konstrukcję

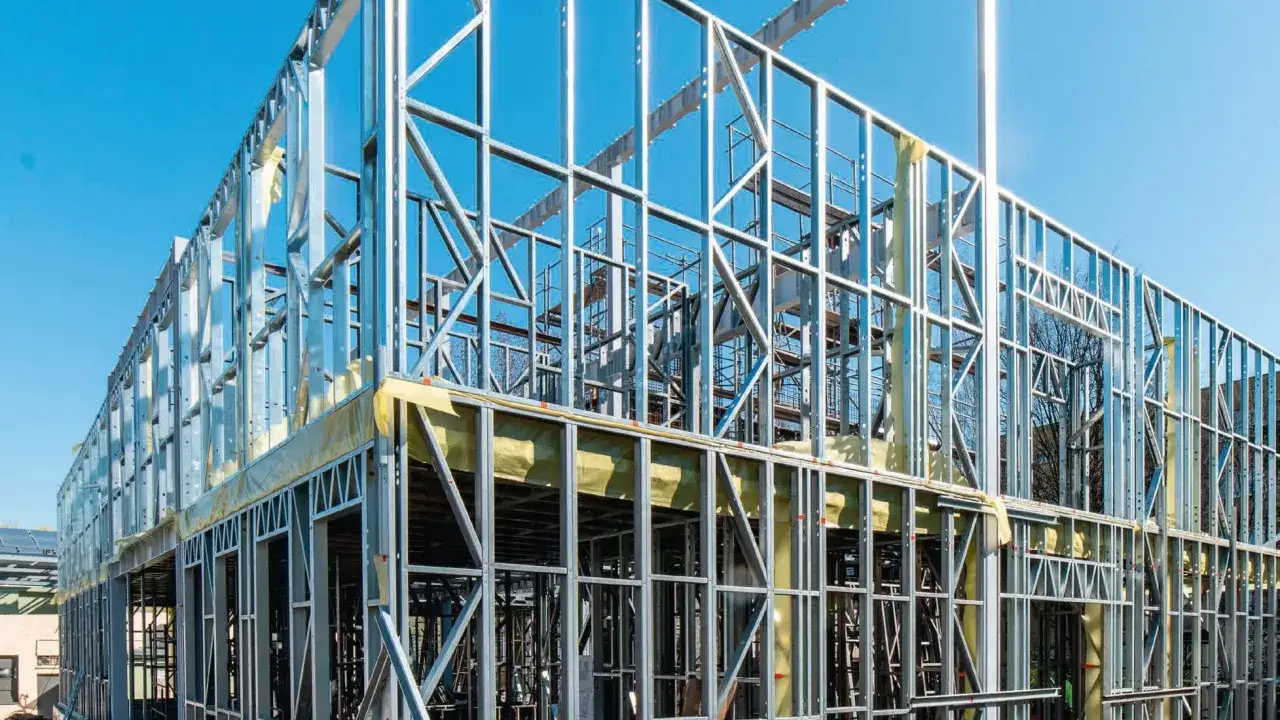

W praktyce najczęściej wygrywa stal, bo daje najwyższą powtarzalność wymiarów, łatwo ją wypoziomować i najprościej na niej osiągnąć wymagane tolerancje. Drewno ma sens przy mniejszych obiektach, lekkich zabudowach i tam, gdzie inwestor świadomie akceptuje inny sposób pracy konstrukcji. Żelbet pojawia się raczej jako podłoże istniejące albo fragment większego układu, na przykład ściana lub wieniec, do którego dopina się lekki ruszt stalowy.
| Materiał | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Stal | Garaże, hale, wiaty, dobudówki, lekkie obiekty techniczne i większość układów z paneli. | Precyzja, szybki montaż, łatwy dobór łączników, dobra współpraca z panelami ściennymi i dachowymi. | Wymaga dokładnej antykorozji i starannego wykonania spoin, otworów oraz osiowania. |
| Drewno | Mniejsze obiekty, proste bryły, zabudowy pomocnicze i projekty, gdzie drewno jest naturalnym wyborem. | Łatwość obróbki i mniejsza masa własna. | Większa wrażliwość na wilgoć, pracę materiału i dokładność mocowań. |
| Żelbet | Istniejące stropy, ściany i podłoża, do których mocuje się dodatkowy ruszt lub obudowę. | Bardzo dobra sztywność i trwałość pod warunkiem poprawnego zakotwienia. | Trudniejsze wiercenie, większa masa i większe wymagania co do kotew oraz przygotowania podłoża. |
Według DAFA, sposób mocowania płyt trzeba zawsze dobrać do podłoża, bo inaczej pracuje stal, inaczej beton, a inaczej drewno. To nie jest drobna różnica wykonawcza, tylko decyzja, od której zależy trwałość całego układu. Niezależnie od materiału, i tak trzeba dobrze policzyć rozstaw podpór oraz typ łączników, bo właśnie tam zwykle zaczynają się problemy.
Rozstaw podpór i mocowania dobiera się do konkretnej płyty
Nie ma jednego uniwersalnego rozstawu, który działałby dla każdej płyty ściennej i dachowej. Liczy się grubość panelu, rodzaj rdzenia, grubość okładzin, strefa wiatrowa, wysokość budynku, geometria dachu i to, czy płyta pracuje w układzie jedno-, czy wieloprzęsłowym. W praktyce projektant powinien opierać się na tabelach nośności producenta, a nie na przyzwyczajeniu ekipy.
Przy mocowaniu również nie ma miejsca na improwizację. Dla stali stosuje się zwykle wkręty samowiercące, dla betonu - rozwiązania z otworem wstępnym i odpowiednią kotwą, a przy drewnie dobiera się system zgodny z nośnością podłoża. W wytycznych branżowych pojawiają się trzy podstawowe sposoby mocowania: przez całą grubość płyty, w krytym zamku albo przez element dociskowy. To ważne, bo sposób zamocowania wpływa nie tylko na wytrzymałość, ale też na wygląd i szczelność elewacji.
W jednym z praktycznych przewodników producent pokazuje układ poziomy jednoprzęsłowy ze słupami co około 6 m, ale traktuję to wyłącznie jako przykład konkretnego systemu, a nie regułę do kopiowania. Z kolei w wielu katalogach można spotkać minimalne szerokości podparcia rzędu 40 mm dla podpory skrajnej i 60 mm dla pośredniej, lecz zawsze trzeba to potwierdzić dla własnej płyty. Jeśli na elewacji ma pojawić się ciemny kolor, skracam rozpiętości jeszcze ostrożniej, bo wyższe nagrzewanie zwiększa ryzyko odkształceń.
To właśnie dlatego sam rozstaw podpór nie wystarczy. Trzeba jeszcze przejść przez montaż krok po kroku i zadbać o detale, które później robią różnicę w szczelności.
Jak przebiega poprawny montaż krok po kroku
Ja zwykle zaczynam od sprawdzenia osi, pionów i poziomów. Jeśli konstrukcja nośna jest wyprowadzona poprawnie, montaż płyt idzie szybko; jeśli nie, każda kolejna płyta tylko powiela błąd. Przy ścianach pierwszym elementem bywa listwa startowa, bo bez niej pierwszy panel trudno ustawić idealnie i utrzymać w pionie przez całą długość elewacji.
- Sprawdzam geometrię konstrukcji i miejsca podparcia, zanim na plac wjadą płyty.
- Porównuję projekt z rzeczywistym stanem podpór, zwłaszcza w narożach, przy otworach i w strefach obciążonych wiatrem.
- Ustawiam pierwszą płytę jako referencyjną, bo od niej zależy cały dalszy układ.
- Mocuję płyty zalecanymi łącznikami z podkładką EPDM, bez nadmiernego dociągania.
- Kontroluję zamki, docinane krawędzie i miejsca styku z obróbkami blacharskimi.
- Uszczelniam newralgiczne połączenia, zwłaszcza przy cokołach, narożnikach, attykach i otworach.
- Na końcu zdejmuję folię ochronną w terminie wskazanym przez producenta, żeby nie przyspawała się do okładziny od słońca.
Przy dachach zwracam jeszcze uwagę na kierunek montażu. Standardowo układ rozpoczyna się od okapu i prowadzi przeciwnie do dominującego wiatru, bo to poprawia pracę zakładów i zmniejsza ryzyko podcieków. Jeśli warunki pogodowe są słabe, nie przyspieszam na siłę - deszcz, silny wiatr i słaba widoczność to najprostsza droga do błędów, które później wychodzą dopiero po pierwszej zimie. Z tego już tylko krok do listy pomyłek, które widzę na budowach najczęściej.
Najczęstsze błędy, które psują szczelność i geometrię
- Założenie, że konstrukcja „sama się wyrówna” - nie wyrówna się, a płyty tylko uwidocznią krzywizny.
- Dobór łączników bez sprawdzenia podłoża - inne mocowanie działa w stali, inne w betonie, a jeszcze inne w drewnie.
- Zbyt mały spadek dachu - woda zaczyna zalegać, a zakłady i obróbki pracują w trudniejszych warunkach.
- Zbyt mocne dociągnięcie wkrętów - uszczelka EPDM traci sprężystość i połączenie przestaje być szczelne.
- Cięcie szlifierką kątową - niszczy powłokę ochronną i zostawia krawędź podatną na korozję.
- Brak kontroli pierwszej płyty - jeśli pierwszy panel pójdzie krzywo, kolejne też pójdą krzywo, tylko coraz drożej to naprawić.
- Pomijanie detali przy narożach i otworach - właśnie tam najczęściej pojawiają się przecieki i mostki termiczne.
Najbardziej kosztowne są błędy, których nie widać od razu. Krzywy szkielet, źle dobrany rozstaw i pośpiech przy obróbkach potrafią przez długi czas udawać poprawny montaż, a potem wychodzą jako nieszczelności, hałas na wietrze albo pofalowana elewacja. Dlatego przed zamówieniem materiału wolę dopiąć jeszcze jedną rzecz - komplet dokumentów i detali.
Co dopiąć przed zamówieniem, żeby montaż nie stanął w połowie
Przy takiej inwestycji nie zamawiam samych płyt. Potrzebuję kompletnego pakietu: rysunków osi i poziomów, tabel obciążeń, informacji o strefie wiatrowej i śniegowej, listy długości paneli, rodzaju rdzenia, kolorystyki, a także pełnego zestawienia łączników i obróbek blacharskich. Bez tego ekipa zwykle zaczyna, ale później i tak zatrzymuje się na detalu, którego nikt nie dopisał do zamówienia.
| Co sprawdzić przed startem | Po co to robię |
|---|---|
| Rysunki konstrukcji i detali | Żeby uniknąć zgadywania przy narożach, cokołach, attykach i otworach. |
| Obciążenia i rozpiętości | Żeby dobrać grubość panelu, rozstaw podpór i liczbę łączników do realnych warunków. |
| Typ łączników i podłoża | Żeby mocowanie było zgodne z materiałem konstrukcji i nie osłabiało połączenia. |
| Obróbki i uszczelnienia | Żeby detale zamknęły elewację i dach, zamiast stać się źródłem przecieków. |
| Logistyka składowania i montażu | Żeby nie uszkodzić płyt jeszcze przed wbudowaniem, zwłaszcza przy dłuższych paczkach. |
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi różnicę, to nie jest nią sama grubość panelu, tylko jakość przygotowania podłoża i kompletność projektu. Dobrze policzony szkielet, właściwy spadek połaci, odpowiednie łączniki i sensownie rozrysowane detale sprawiają, że montaż idzie bez nerwowych przerw, a obudowa pracuje tak, jak powinna przez lata.
