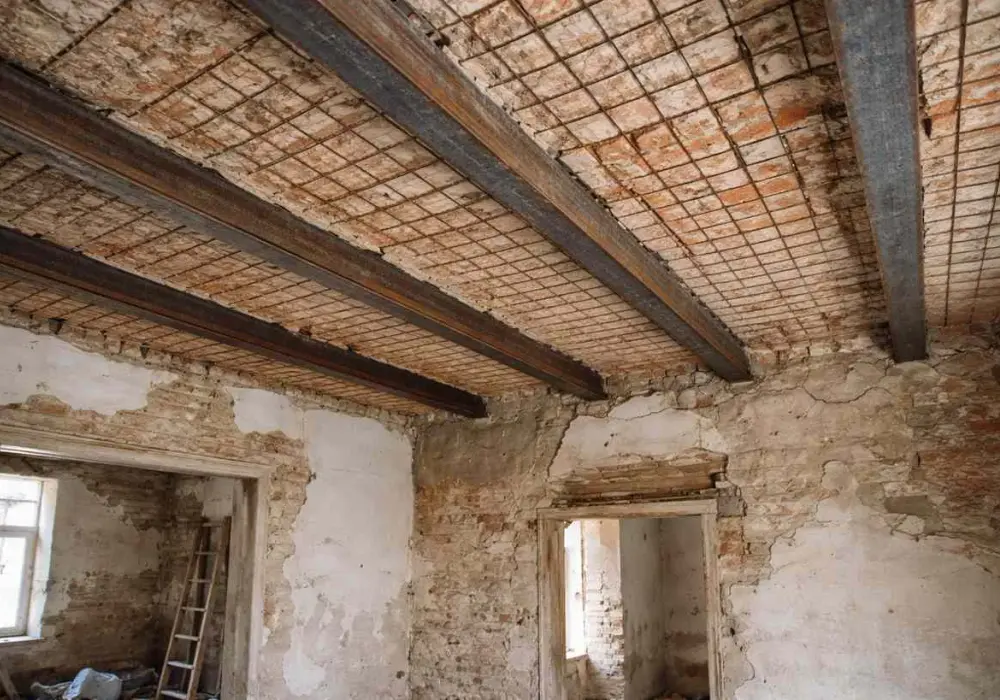

Strop Kleina w wersji łukowej to jedna z tych konstrukcji, które łączą historię budownictwa z bardzo konkretną praktyką remontową. Składa się z belek stalowych i ceglanego wypełnienia ułożonego tak, by pracowało jak niewielkie sklepienie, dlatego nadal budzi zainteresowanie w starych kamienicach, domach adaptowanych i obiektach modernizowanych. W tym tekście wyjaśniam, jak taka konstrukcja działa, czym różni się od płaskiego wariantu, jakie ma słabe punkty i kiedy jeszcze warto ją zachować.
Najważniejsze rzeczy, które trzeba wiedzieć o tym stropie
- Nośność wynika z połączenia belek stalowych i ceglanego wypełnienia, a nie z samej cegły.
- Wariant łukowy różni się od płaskiego układem cegieł i sposobem przenoszenia obciążeń.
- Największe ryzyko to korozja belek, osłabione oparcie w murze i zawilgocenie końcówek.
- Przy remoncie najpierw ocenia się konstrukcję, dopiero potem tynki, posadzkę i warstwy wykończeniowe.
- W nowych domach taki układ spotyka się rzadko, bo nowoczesne stropy są szybsze w wykonaniu i łatwiejsze do policzenia.
Skąd wziął się ten typ stropu i dlaczego był tak popularny
To rozwiązanie pojawiło się wtedy, gdy budownictwo zaczęło szukać czegoś pomiędzy ciężkim sklepieniem ceglanym a lekkimi, ale mniej trwałymi stropami drewnianymi. Belki stalowe dawały większe rozpiętości, a cegła zapewniała masę, sztywność i dobrą odporność ogniową. W praktyce była to technologia bardzo rozsądna jak na swoje czasy: dostępna, trwała i możliwa do wykonania bez skomplikowanych maszyn.
Jak opisuje CNBOP, stropy na belkach stalowych wykonywano jeszcze do końca lat 80. w mniejszych miejscowościach, więc nie jest to wyłącznie relikt bardzo starych kamienic. Spotyka się je w budynkach mieszkalnych, dawnych obiektach gospodarczych i domach, które przez lata były rozbudowywane etapami. Dla inwestora to ważna informacja, bo taki strop nadal może pracować poprawnie, ale zwykle wymaga dokładniejszej oceny niż współczesne systemy monolityczne.
Najprościej mówiąc, stal przejęła tu rolę szkieletu, a cegła wypełniła przestrzeń i usztywniła całość. To właśnie ten układ wyjaśnia, dlaczego w kolejnym kroku trzeba rozebrać konstrukcję na elementy, zamiast patrzeć na nią jak na jedną, jednolitą płytę.
Jak działa konstrukcja i z czego się składa
W praktyce taki strop składa się z kilku warstw funkcjonalnych, które muszą być ze sobą dobrze zgrane. Najważniejsze są belki stalowe, bo to one przenoszą obciążenia na ściany. Między nimi powstaje ceglane wypełnienie, które w zależności od wariantu może być płaskie albo łukowe. Do tego dochodzi zbrojenie, zwykle z płaskowników lub prętów stalowych, oraz warstwy tynku i wykończenia, które chronią konstrukcję i poprawiają jej użytkowanie.
| Element | Rola w konstrukcji | Na co patrzę przy ocenie |
|---|---|---|
| Belki stalowe | Przenoszą główne obciążenia i spinają całą przegrodę | Korozja, ugięcie, jakość oparcia w murze |
| Ceglane wypełnienie | Usztywnia układ i współpracuje z belkami | Spękania, ubytki, zawilgocenie, odspojenia zaprawy |
| Zbrojenie | Ogranicza pracę w strefie rozciąganej | Ciągłość, stan stali, zakrycie zaprawą |
| Oparcie belek | Przekazuje obciążenie na ściany lub wieniec | Długość oparcia, stan muru, pęknięcia przy podporach |
| Tynk i warstwy wykończeniowe | Chronią stal i poprawiają komfort użytkowania | Odspojenia, ślady rdzy, zawilgocenie, rysy |
Grupa PSB podaje, że w praktyce spotyka się belki o długości 80-240 cm, ustawiane zwykle w rozstawie 100-160 cm. To nie jest detal wyłącznie dla projektanta, bo od tego zależy zarówno ciężar własny stropu, jak i jego zachowanie pod obciążeniem użytkowym. W starszych rozwiązaniach bardzo ważne było też oparcie belek na murze albo na wieńcu, bo zbyt krótkie podparcie szybko prowadzi do problemów na końcach profili. W praktyce traktuję właśnie te strefy jako najbardziej wrażliwe.
Jeżeli chcesz rozumieć taki strop naprawdę dobrze, trzeba przejść do rozróżnienia wariantów. Tu zaczyna się część, która najczęściej wprowadza zamieszanie w opisach i na placach remontowych.
Czym różni się wariant łukowy od płaskiego
W języku potocznym nazwy bywają mieszane, ale konstrukcyjnie różnica jest bardzo konkretna. W klasycznej odmianie Kleina między belkami powstaje płaska płyta ceglana. W odmianie łukowej cegły układa się tak, by tworzyły łuk lub sklepienie odcinkowe, czyli układ, który lepiej pokazuje pracę cegły na ściskanie. Dlatego ten wariant bywa opisywany także jako strop odcinkowy.
Jak zwraca uwagę Grupa PSB, w praktyce spotyka się trzy podstawowe odmiany płyty: lekką, półciężką i ciężką. To rozróżnienie mówi jednak głównie o grubości i nośności, a nie o geometrii. Łukowy układ cegieł to osobna kwestia i właśnie dlatego nie powinno się tych określeń traktować jak synonimów bez zastanowienia.
| Cecha | Wersja płaska | Wersja łukowa |
|---|---|---|
| Układ cegieł | Płyta między belkami, bez wyraźnej krzywizny | Cegły ułożone po łuku, tworzące sklepienie odcinkowe |
| Praca konstrukcyjna | Większa rola zbrojenia w strefie rozciąganej | Lepsze wykorzystanie pracy cegły na ściskanie |
| Widoczność od spodu | Sufit jest na ogół płaski | Od spodu widać łuk lub wyraźne sklepienie |
| Zastosowanie | Typowe dla wielu kamienic i budynków użytkowych | Rzadsze, bardziej historyczne, częściej spotykane w starszych obiektach |
| Ryzyko przy remoncie | Łatwo błędnie uznać, że to zwykła płyta | Nie wolno usuwać cegieł bez sprawdzenia pracy łuku |
To rozróżnienie ma znaczenie praktyczne. Jeśli ktoś patrzy tylko na „ceglany sufit na stalowych belkach”, może nie docenić pracy łuku, a wtedy łatwo o błąd przy naprawie albo dociepleniu. Z tego powodu kolejnym krokiem zawsze powinna być ocena stanu technicznego, a nie tylko identyfikacja typu.
Jak ocenić stan stropu przed remontem
Ja zaczynam od najprostszej rzeczy: oglądam spód stropu i miejsca przy podporach. W takich konstrukcjach to właśnie końcówki belek, okolice oparcia w murze oraz strefy zawilgocenia najszybciej pokazują, że coś jest nie tak. Pęknięcia nie są jeszcze wyrokiem, ale ich układ mówi bardzo dużo o tym, czy problem jest powierzchowny, czy konstrukcyjny.
| Objaw | Co może oznaczać | Co robić dalej |
|---|---|---|
| Rysy przy końcach belek | Praca podpory, osiadanie muru albo korozja strefy oparcia | Sprawdzić oparcie i stan muru, nie zakrywać tego samym tynkiem |
| Rdza lub brunatne zacieki | Zawilgocenie stali, możliwa utrata przekroju | Odkryć fragment lokalnie i ocenić zakres korozji |
| Wyraźne ugięcie sufitu | Przeciążenie, osłabienie belek lub zmiana pracy całego pola | Zlecić pomiar i ocenę nośności |
| Odspojony tynk | Ruch konstrukcji albo zła przyczepność warstw wykończeniowych | Nie traktować jako problemu wyłącznie estetycznego |
| Ślady wilgoci i soli | Zawilgocenie oparcia, przeciek z instalacji albo z dachu | Najpierw usunąć źródło wody, potem naprawiać strop |
W praktyce największym błędem jest ocena „na oko” bez sprawdzenia miejsc niewidocznych pod tynkiem. Stal może wyglądać przyzwoicie w środku przęsła, a problem zaczyna się dopiero przy podporze, gdzie wilgoć pracuje najdłużej. Jeśli widzę ubytek przekroju albo zniszczony mur przy oparciu, nie idę dalej bez konstruktora. To właśnie te miejsca decydują o bezpieczeństwie, a nie ładny fragment na środku sufitu.
Kiedy już wiadomo, że konstrukcja ma swoje lata i wymaga prac, pojawia się następne pytanie: co można naprawić, a czego lepiej nie ruszać samodzielnie. I tu najczęściej popełnia się kosztowne błędy.
Najczęstsze błędy przy naprawie i dociepleniu
Najbardziej kłopotliwy błąd to zasłanianie problemu nową warstwą wykończeniową. Ładny sufit nie naprawia korozji, nie wzmacnia belek i nie usuwa wilgoci. W takich stropach kolejność działań ma znaczenie większe niż sam wybór materiału. Najpierw diagnoza, potem naprawa, na końcu estetyka.
- Zakrywanie zardzewiałych belek nowym sufitem bez sprawdzenia stanu stali. Problem zostaje, tylko staje się niewidoczny.
- Dobijanie ciężkiej wylewki bez obliczenia dodatkowego obciążenia. W starym stropie nawet pozornie niewielka warstwa może mieć znaczenie.
- Usuwanie cegieł z pola między belkami bez projektu. W wariancie łukowym może to zmienić pracę całego przęsła.
- Ignorowanie końcówek belek, bo z zewnątrz wyglądają poprawnie. To tam najczęściej zaczyna się degradacja.
- Docieplanie materiałem, który zatrzymuje wilgoć, bez rozwiązania przyczyny zawilgocenia. Efekt bywa odwrotny od zamierzonego.
Przy dociepleniu i poprawie akustyki trzeba też pamiętać, że ten strop ma swoją masę własną i swoją logikę pracy. Zbyt agresywna ingerencja może pogorszyć nie tylko nośność, ale też komfort użytkowania, bo konstrukcja zacznie pracować inaczej niż przewidziano. Dlatego przy takim remoncie lepiej myśleć w kategoriach całego układu, a nie pojedynczej warstwy.
Po tych błędach łatwo przejść do pytania najważniejszego z punktu widzenia inwestora: czy taki strop warto zachować, naprawić, czy może lepiej go zastąpić czymś nowszym. Odpowiedź zależy od stanu konstrukcji i od tego, co planujesz zrobić z budynkiem.
Kiedy zachować, wzmocnić albo wymienić na inne rozwiązanie
W nowych domach ten typ stropu praktycznie nie jest już standardem. Dziś częściej wybiera się żelbet monolityczny, prefabrykaty albo systemy gęstożebrowe, bo są szybsze w wykonaniu, łatwiejsze do obliczenia i prostsze w integracji z nowoczesnymi instalacjami. To nie znaczy jednak, że stary układ trzeba bezwzględnie usuwać. Jeśli konstrukcja jest zdrowa, bywa rozsądniej ją naprawić niż rozbierać.
| Sytuacja | Najrozsądniejsze podejście | Dlaczego |
|---|---|---|
| Lokalne uszkodzenia, ale dobre oparcie belek | Naprawa i zabezpieczenie | Strop może dalej pracować, jeśli usunie się źródło wilgoci i korozji |
| Belki zdrowe, ale za słaba sztywność lub nowe obciążenia | Wzmocnienie | Da się poprawić pracę konstrukcji bez pełnej wymiany |
| Rozległa korozja, zniszczone oparcia, duże ugięcia | Wymiana lub poważna przebudowa | Ryzyko jest zbyt duże, by ograniczyć się do napraw kosmetycznych |
| Zmiana funkcji budynku na cięższą | Nowy projekt konstrukcyjny | Stary układ może nie przenieść nowych obciążeń użytkowych |
Jeśli miałbym wskazać jedną zasadę, która sprawdza się najczęściej, brzmiałaby tak: zachowuj tylko to, co da się rzetelnie ocenić i naprawić. Dla starego domu nie zawsze najlepsza jest pełna wymiana, ale równie rzadko najlepszym pomysłem jest bezrefleksyjne „odświeżenie” wszystkiego bez oględzin konstrukcji. Właśnie dlatego przy takim stropie liczy się projekt, a nie intuicja.
Co z tej technologii naprawdę warto zapamiętać dziś
Największa wartość tej konstrukcji nie polega na jej historycznym charakterze, tylko na tym, że dobrze wykonany układ stalowo-ceglany potrafi służyć bardzo długo. Warunek jest jeden: nie może być zaniedbany przez wilgoć, przeciążenie i źle przeprowadzony remont. W praktyce najbardziej opłaca się zachować strop tam, gdzie belki mają jeszcze zdrowe oparcie, korozja jest ograniczona, a naprawa jest prostsza niż rozbiórka.
- Najpierw sprawdź stal i oparcia, dopiero potem wykańczaj sufit.
- Nie oceniaj stanu po jednym miejscu, bo problem zwykle zaczyna się przy podporach.
- Nie dokładaj ciężkich warstw bez sprawdzenia nośności całego układu.
- Kontroluj wilgoć, bo to ona najczęściej przyspiesza degradację starych belek i zapraw.
W 2026 roku taka konstrukcja pozostaje przede wszystkim tematem modernizacji i adaptacji, a nie nowego budownictwa. Jeśli jednak trafia do starego domu, dobrze oceniony i naprawiony strop może nadal być solidnym elementem konstrukcji, a nie tylko ciekawostką z przeszłości.
