W starym mieszkaniu wymiana gniazdka rzadko kończy się na samym osprzęcie. Zanim cokolwiek przykręcisz, trzeba sprawdzić stan przewodów, układ sieci i to, czy przewód ochronny w ogóle istnieje, czy tylko wygląda znajomo. W praktyce temat jak podłączyć gniazdko w starej instalacji sprowadza się więc bardziej do oceny bezpieczeństwa niż do samego montażu.
Najpierw oceń instalację, potem dobieraj gniazdo
- W starych domach i mieszkaniach najczęściej spotyka się układ TN-C albo instalację po częściowej modernizacji.
- Gniazdko z bolcem nie daje bezpieczeństwa samo z siebie, jeśli nie ma pewnego przewodu ochronnego lub poprawnie wykonanego zerowania.
- Przewód PEN w instalacjach stałych powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al, jeśli ma być rozdzielany na PE i N.
- W obwodach gniazdowych standardem jest dodatkowa ochrona różnicowoprądowa 30 mA, ale w starej instalacji trzeba ją dobrać po pomiarach.
- Ślady grzania, kruche aluminium, luźne zaciski i brak miejsca w puszce to sygnał, że samą wymianą osprzętu problemu nie zamkniesz.
- Jeśli nie masz pewności co do układu sieci, potraktuj to jako zadanie dla elektryka, nie dla prób i błędów.
Najpierw ustal, z jaką instalacją masz do czynienia

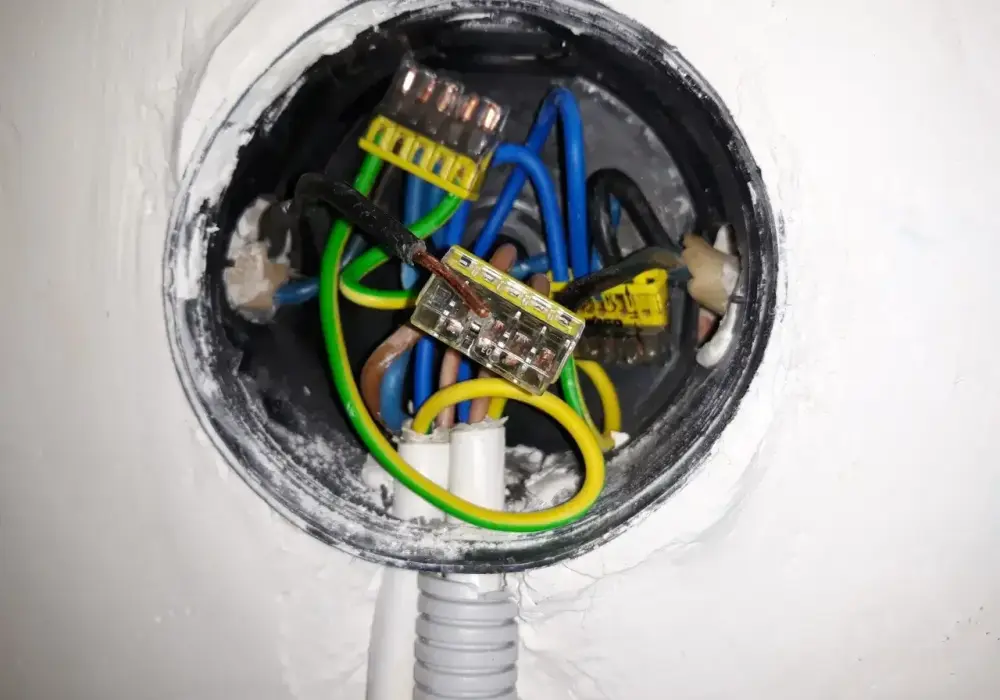

Jeżeli w puszce widzisz dwa przewody, to nie znaczy jeszcze, że instalacja jest identyczna z każdą inną starą instalacją. Najczęściej trafisz na TN-C, czyli układ z przewodem PEN, ale w mieszkaniach po częściowych przeróbkach bywa też mieszanka starych i nowych odcinków. Ja traktuję to jako pierwszy test: dopóki nie wiem, co naprawdę mam pod tynkiem, nie zakładam z góry, że bolce i mostki rozwiążą sprawę.
Najprościej patrzeć na to przez trzy scenariusze. W każdym z nich gniazdko wygląda podobnie, ale sens techniczny jest już zupełnie inny.
| Układ instalacji | Jak go zwykle rozpoznasz | Co to oznacza dla gniazdka |
|---|---|---|
| TN-C | Dwa przewody w obwodzie, wspólny PEN zamiast osobnego PE | Możliwa wymiana osprzętu, ale tylko po sprawdzeniu ciągłości ochrony i stanu przewodów |
| TN-S lub TN-C-S | Osobny przewód ochronny i osobny neutralny | Najprostszy przypadek, choć nadal wymaga poprawnego podłączenia i pomiarów |
| TT | Ochrona oparta na uziemieniu i właściwym doborze zabezpieczeń, często po modernizacji budynku | Nie przerabiaj na oko rozwiązań z TN-C, bo zasady ochrony są inne |
W starych mieszkaniach osobny problem stanowi aluminium. Taki przewód bywa kruchy, utleniony i podatny na luzowanie w zaciskach. Wtedy nawet dobrze wyglądające gniazdo może po kilku tygodniach zacząć się grzać albo przerywać kontakt. To rozróżnienie decyduje, czy mówimy o prostej wymianie osprzętu, czy o robocie, która zaczyna się od pomiarów i kończy na modernizacji obwodu.
Kiedy samo gniazdo wystarczy, a kiedy trzeba ruszyć obwód
Jeśli instalacja jest technicznie sprawna, przewody mają dobry stan, a ciągłość PEN lub PE została potwierdzona pomiarami, sama wymiana gniazda może być rozsądną operacją. Problem zaczyna się tam, gdzie przewody są aluminiowe, skrócone, przegrzane albo ktoś wcześniej zrobił prowizorkę. Wtedy nowy osprzęt tylko przykryje stary problem.
W instalacjach ułożonych na stałe przewód PEN powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al, jeśli ma być rozdzielany na PE i N. To ważne, bo rozdział PEN na dwa osobne tory robi się dopiero wtedy, gdy układ na to pozwala. Jeżeli próbujesz wymusić nowoczesny schemat na obwodzie, który nie spełnia podstawowych warunków, ryzykujesz więcej niż zyskujesz.
- Wystarczy sama wymiana osprzętu, gdy przewody są całe, ciągłość ochrony została potwierdzona, a puszka ma dość miejsca.
- Potrzebna jest modernizacja obwodu, gdy przewody są aluminiowe, izolacja kruszy się, zaciski się grzeją albo nie da się wiarygodnie ustalić toru ochronnego.
- Cały układ trzeba przemyśleć od nowa, gdy chcesz dołożyć RCD, a stara sieć nie daje stabilnego punktu odniesienia dla PE i N.
W praktyce nie mostkuję bolca „bo tak się kiedyś robiło”, jeśli nie wiem, co mam w ścianie. Gdy decyzja jest już jasna, zostaje sama kolejność prac.
Jak prowadzę bezpieczną wymianę osprzętu
Odłącz zasilanie i potwierdź brak napięcia
Ja zwykle zaczynam od wyłączenia właściwego obwodu w rozdzielnicy, a potem sprawdzam miernikiem, czy na zaciskach naprawdę nie ma napięcia. Nie ufam samemu opisowi bezpiecznika ani temu, że „przecież światło zgasło”. W starej instalacji oznaczenia bywają nieaktualne, a ktoś mógł już wcześniej coś przepiąć.
Nie ufaj wyłącznie kolorom przewodów
Kolory pomagają, ale nie rozstrzygają wszystkiego. W starszych mieszkaniach przewód zielono-żółty nie zawsze jest poprawnie wykorzystany, a niebieski nie musi oznaczać bezpiecznego neutralnego w sensie, w jakim oczekuje tego nowy osprzęt. Dlatego patrzę najpierw na układ, a dopiero potem na barwy izolacji.
Przeczytaj również: Siatka na rusztowanie Leroy Merlin – najlepsze opcje i ceny dostępne teraz
Po montażu liczą się pomiary
Samo przykręcenie gniazda to dopiero połowa roboty. Druga połowa to sprawdzenie ciągłości przewodu ochronnego, impedancji pętli zwarcia i działania wyłącznika różnicowoprądowego, jeśli został zastosowany. Bez tego nawet estetycznie zamontowane gniazdo jest tylko ładnym elementem na ścianie, a nie potwierdzonym punktem ochronnym.
- Sprawdza się ciągłość przewodu ochronnego, jeśli instalacja ma PE albo poprawnie wykonany PEN.
- Weryfikuje się impedancję pętli zwarcia, czyli to, czy zabezpieczenie zadziała dostatecznie szybko przy uszkodzeniu.
- Testuje się RCD, jeśli jest w obwodzie, bo jego obecność bez poprawnego działania niczego nie gwarantuje.
- Ocenia się stan izolacji, zwłaszcza tam, gdzie przewody są stare, sztywne albo po wielu przeróbkach.
Najwięcej błędów pojawia się jednak nie przy samym montażu, tylko przy próbach obejścia ograniczeń starej instalacji.
Najczęstsze błędy przy starych gniazdkach
W takich pracach widziałem już prawie wszystko, ale kilka błędów wraca wyjątkowo często. To właśnie one robią największą różnicę między bezpiecznym punktem a prowizorką, która wytrzyma do pierwszego większego obciążenia.
| Błąd | Dlaczego jest groźny | Lepsze podejście |
|---|---|---|
| Łączenie bolca z przypadkowym przewodem, bez sprawdzenia układu | Możesz stworzyć pozorne uziemienie, które nie zadziała przy awarii | Najpierw identyfikacja obwodu, potem pomiar i dopiero montaż |
| Dotykanie miedzi i aluminium bez właściwych złączek | Połączenie potrafi się grzać, luzować i utleniać | Używać złączek i osprzętu przeznaczonego do takich połączeń, a przy złym stanie przewodów wymienić odcinek |
| Opieranie się na probówce zamiast na pomiarze | Neonowy próbnik nie mówi nic o ciągłości ochrony ani o jakości połączeń | Stosować miernik i, jeśli trzeba, pełne pomiary elektryczne |
| Wpychanie zbyt wielu żył do starej, małej puszki | Zaciski pracują pod naprężeniem, a przewody mogą się poluzować | W razie potrzeby wymienić puszkę albo uporządkować cały punkt |
| Maskowanie śladów grzania nową maskownicą | Objaw pozostaje, tylko jest mniej widoczny | Usunąć przyczynę, a nie tylko poprawić wygląd |
W starych instalacjach najgorszy błąd to przekonanie, że jeśli punkt wygląda schludnie, to jest już bezpieczny. To właśnie przez takie skróty powstają później drogie poprawki.
Ile kosztuje taka wymiana i kiedy opłaca się zrobić więcej niż jeden punkt
Orientacyjne koszty w 2026 roku zależą od miasta, dostępu do przewodów i tego, czy w grę wchodzi tylko osprzęt, czy także przeróbka obwodu. W praktyce najtańsza jest prosta wymiana pojedynczego gniazda, ale jeśli instalacja jest stara i problem dotyczy kilku punktów, lepiej od razu myśleć szerzej.
| Zakres prac | Orientacyjny koszt | Kiedy to ma sens |
|---|---|---|
| Sama wymiana gniazda | około 60-200 zł robocizny, plus zwykle 15-50 zł za osprzęt | Gdy przewody są w dobrym stanie, a punkt nie wymaga przeróbek |
| Przeniesienie lub naprawa punktu | około 150-500 zł | Gdy trzeba poprawić miejsce montażu, puszkę lub dostęp do przewodów |
| Wymiana fragmentu obwodu | od kilkuset złotych wzwyż za punkt | Gdy stare przewody są zużyte, aluminiowe albo niepewne |
| Pełniejsza modernizacja mieszkania | najczęściej kilka do kilkunastu tysięcy złotych | Gdy instalacja jest rozlegle zużyta albo chcesz przejść na współczesny standard ochrony |
Najrozsądniej liczyć nie koszt jednego gniazdka, tylko koszt całego obwodu, który może się za nim kryć. Jeśli chcesz ocenić, czy warto iść w naprawę punktową, czy od razu w większą modernizację, trzeba spojrzeć na pieniądze razem z ryzykiem technicznym.
Kiedy lepiej wezwać elektryka od razu
Są sytuacje, w których samodzielna wymiana osprzętu nie jest oszczędnością, tylko odkładaniem problemu. Ja od razu rekomenduję fachowca, gdy po zdjęciu ramki widać ślady przegrzania, połączenia są luźne albo instalacja ma wyraźne cechy długiego zużycia.
- W puszce są kruszące się przewody aluminiowe.
- Widać nadpalenia, przyciemnienia lub stopioną izolację.
- Nie da się jednoznacznie ustalić, który przewód pełni funkcję ochronną.
- Obwód często wyłącza zabezpieczenia przy zwykłym użytkowaniu sprzętów domowych.
- Gniazdo ma być montowane w miejscu narażonym na wilgoć, na przykład w kuchni lub łazience.
- Chcesz dołożyć RCD, a rozdzielnica i stara sieć nie dają pewnego punktu startowego.
W takich warunkach pojedyncze gniazdo jest tylko sygnałem ostrzegawczym, nie końcem tematu.
Jedno gniazdko często pokazuje stan całego obwodu
Najlepszy moment na wymianę gniazda to ten, w którym można jeszcze zobaczyć cały obraz: stan przewodów, typ sieci, zabezpieczenia i sens dalszej modernizacji. W starej instalacji sam osprzęt bywa tylko wierzchołkiem problemu.
Jeśli po otwarciu puszki widzisz kruche aluminium, nadpalone zaciski albo brak pewnego toru ochronnego, nie traktuj tego jako drobnej poprawki. To sygnał, że warto przejść z punktowej naprawy na porządny przegląd całego obwodu, bo właśnie tak najtaniej kupuje się bezpieczeństwo na lata.
