Podwójny łącznik światła z trzema przewodami to jeden z tych elementów instalacji, które wyglądają prosto, a w praktyce potrafią wprowadzić sporo zamieszania. Najczęściej chodzi o układ, w którym jeden przewód jest wspólnym zasilaniem, a dwa pozostałe prowadzą do dwóch niezależnych sekcji lampy albo do dwóch osobnych punktów świetlnych. Najważniejsze jest jedno: nie kieruj się wyłącznie kolorem izolacji, tylko sprawdź funkcję każdego przewodu.
Najważniejsze zasady, które porządkują cały montaż
- W typowym podwójnym łączniku jeden zacisk przyjmuje fazę wspólną, a dwa pozostałe sterują oddzielnymi obwodami.
- Do zwykłego mechanicznego łącznika neutralny zazwyczaj nie jest podłączany.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia testerem, nie tylko „próbówką”.
- Kolory przewodów pomagają, ale w starszych instalacjach potrafią mylić, więc schemat i pomiar są ważniejsze niż intuicja.
- Jeśli mechanizm ma oznaczenia L, 1 i 2, to właśnie one zwykle prowadzą przez cały montaż.
- Gdy w puszce widać ślady przegrzania, luźne żyły albo brak pewności co do funkcji przewodów, lepiej przerwać pracę.
Co oznaczają trzy przewody przy podwójnym łączniku
W praktyce taki układ najczęściej oznacza łącznik świecznikowy, czyli podwójny włącznik, który steruje dwiema sekcjami oświetlenia z jednego miejsca. Ja zawsze zaczynam od rozdzielenia dwóch pojęć: to nie jest łącznik schodowy, który służy do sterowania jednym światłem z dwóch miejsc, tylko osprzęt do dwóch niezależnych obwodów z jednego punktu.
Jeżeli producent opisał mechanizm jako L, 1 i 2 albo L i dwie strzałki, logika jest zwykle taka sama: L to zasilanie wspólne, a pozostałe zaciski to dwa wyjścia na lampy lub sekcje lampy. Neutralny przewód nie „przechodzi” przez zwykły mechaniczny włącznik, tylko pozostaje w puszce lub trafia bezpośrednio do oprawy. Producenci osprzętu, tacy jak Legrand czy Kontakt-Simon, zazwyczaj nanoszą schemat podłączeń na mechanizm albo dołączają go w dokumentacji, więc to pierwszy punkt odniesienia, gdy coś nie pasuje do opisu na ścianie.
| Oznaczenie | Najczęstsza rola | Jak to czytam w puszce |
|---|---|---|
| L / COM | Wspólna faza zasilająca | Tu trafia przewód doprowadzający napięcie do łącznika |
| 1 i 2 | Dwa wyjścia na obwody oświetlenia | Każdy przewód idzie do innej sekcji lampy albo do dwóch osobnych punktów |
| N | Neutralny | Zwykle nie wchodzi na zwykły łącznik; bywa potrzebny w wersjach podświetlanych lub elektronicznych |
| PE | Przewód ochronny | Nie służy do sterowania światłem, zostaje połączony osobno, jeśli instalacja tego wymaga |
Gdy ten układ jest już jasny, łatwiej przejść do bezpiecznego przygotowania pracy, bo właśnie na tym etapie robi się najwięcej kosztownych błędów.
Jak przygotować się do pracy, żeby nie zgadywać
Przy instalacji 230 V nie zaczynam od odkręcania śrubek, tylko od odcięcia zasilania i sprawdzenia, czy obwód naprawdę jest martwy. Ja wolę dwubiegunowy tester napięcia, bo daje pewniejszą odpowiedź niż najprostszy próbnik. Dobrą praktyką jest też sprawdzenie testera na znanym źródle napięcia przed pomiarem i ponownie po nim, żeby wykluczyć awarię samego narzędzia.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy i zabezpiecz go przed przypadkowym włączeniem.
- Sprawdź brak napięcia na przewodach testerem, a nie samym wzrokiem.
- Zrób zdjęcie starego układu przed odłączeniem żył.
- Oznacz przewody taśmą lub markerem, jeśli ich funkcja nie jest oczywista.
- Przygotuj śrubokręt izolowany i złączki, jeśli musisz tymczasowo uporządkować przewody w puszce.
- Nie pracuj na siłę w zbyt małej puszce, bo nadmiernie zgięte żyły potrafią się poluzować albo uszkodzić.
W nowych instalacjach obok opisu przewodów pomaga też nadrukowany schemat na mechanizmie. To drobiazg, ale często oszczędza godzinę zgadywania i kilka zbędnych prób. Kiedy wszystko jest już bezpieczne i opisane, można przejść do samego podłączenia.
Jak podłączyć łącznik krok po kroku
W typowym układzie zasada jest prosta: faza trafia na zacisk wspólny, a dwa wyjścia idą do dwóch sekcji oświetlenia. Jeśli mechanizm ma dodatkowy mostek lub dwa wspólne zaciski, stosuj go wyłącznie zgodnie ze schematem producenta. To ważne, bo nie każdy model ma identyczny układ zacisków.
- Ustal, który przewód jest zasilaniem wspólnym. To właśnie on powinien trafić na L lub COM.
- Podłącz dwa pozostałe przewody do zacisków wyjściowych 1 i 2, tak aby każdy klawisz sterował własnym obwodem.
- Jeśli w puszce jest przewód neutralny, zostaw go w złączce lub w miejscu przewidzianym przez instalację, ale nie wkładaj go do zwykłego łącznika mechanicznego.
- Przewód ochronny PE połącz osobno, jeśli osprzęt i instalacja tego wymagają.
- Dokręć zaciski pewnie, ale bez nadmiernej siły. Luźny styk grzeje się szybciej niż źle dobrany klawisz.
- Ułóż przewody tak, aby nie były zagięte pod ostrym kątem i nie blokowały osadzenia mechanizmu w puszce.
- Po zmontowaniu włącz zasilanie i sprawdź osobno oba klawisze.
W praktyce całość sprowadza się do logicznego rozdzielenia jednego zasilania na dwa wyjścia. Jeśli jeden klawisz steruje nie tym, czym powinien, problem zwykle leży w zamianie przewodów wyjściowych albo w błędnym wskazaniu zacisku wspólnego. Następny krok to sprawdzenie, jak szybko rozpoznać właśnie takie pomyłki.
Najczęstsze błędy, które psują montaż
Najwięcej problemów nie bierze się z samego łącznika, tylko z pośpiechu i zaufania do kolorów przewodów. W starszych mieszkaniach spotykałem instalacje, w których niebieski przewód wcale nie był neutralny, a żółto-zielony nie zawsze był użyty tak, jak powinien. Dlatego przy wymianie osprzętu najpierw potwierdzam funkcję żyły, a dopiero potem wkładam ją w zacisk.
| Objaw | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Jeden klawisz steruje oboma obwodami | Przewód wyjściowy trafił do złego zacisku albo zasilanie nie jest na L | Sprawdzam wspólny zacisk i zamieniam wyjścia |
| Żadne światło nie działa | Brak zasilania, luźny przewód albo błędnie rozpoznana żyła | Wracam do pomiaru i sprawdzam dokręcenie zacisków |
| Bezpiecznik wybija od razu po włączeniu | Zwarcie, uszkodzona izolacja albo przewód w złym miejscu | Przerywam pracę i szukam uszkodzenia, nie powtarzam prób na ślepo |
| Podświetlenie działa dziwnie albo wcale | Mechanizm wymaga neutralnego lub innego sposobu podłączenia | Weryfikuję instrukcję konkretnego modelu |
Jeżeli widzisz któryś z tych objawów, nie próbuj „dopasować” układu metodą kolejnych prób. W elektryce taka metoda bywa droższa niż od razu poprawne rozpoznanie przewodów. To prowadzi prosto do kolejnej rzeczy: co robić, gdy kolory żył nie zgadzają się z oczekiwaniami.
Gdy kolory przewodów nie pasują do schematu

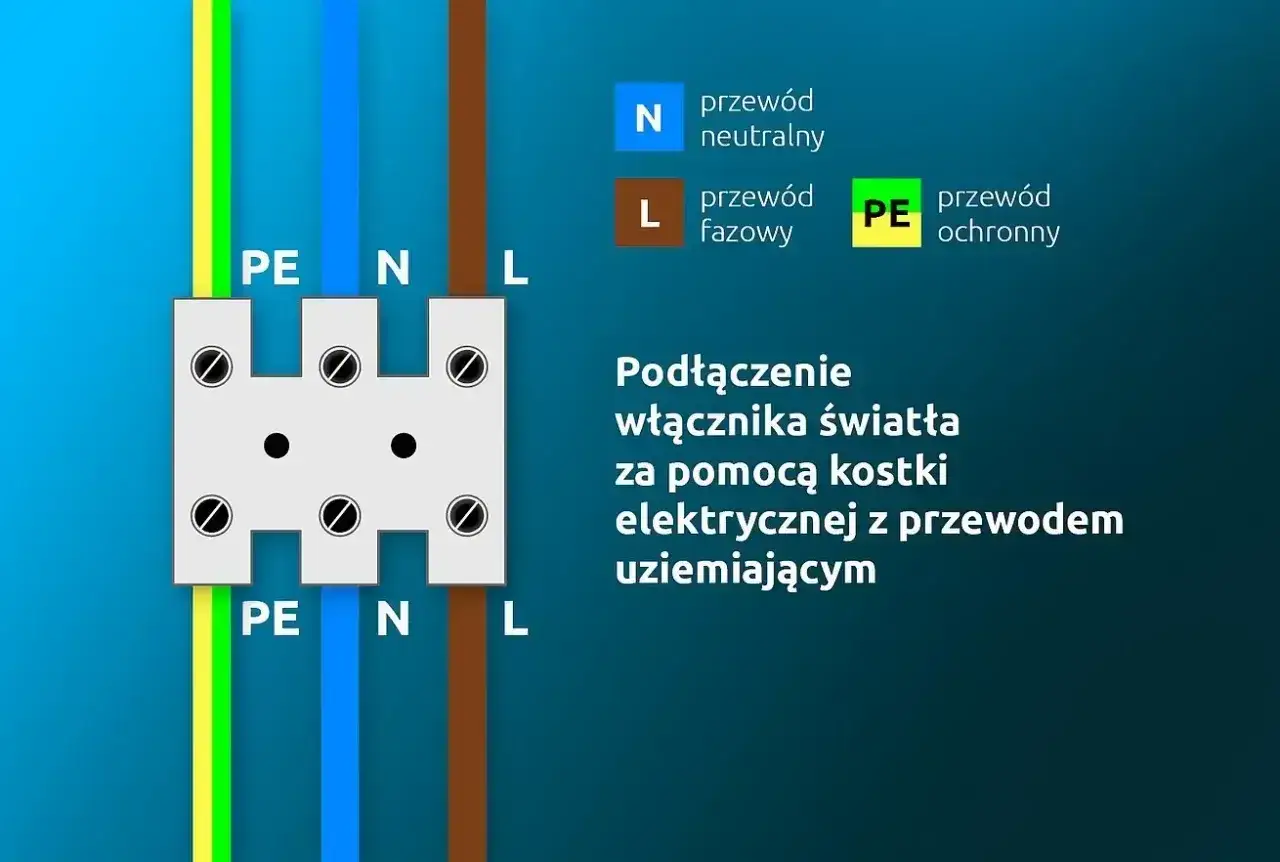

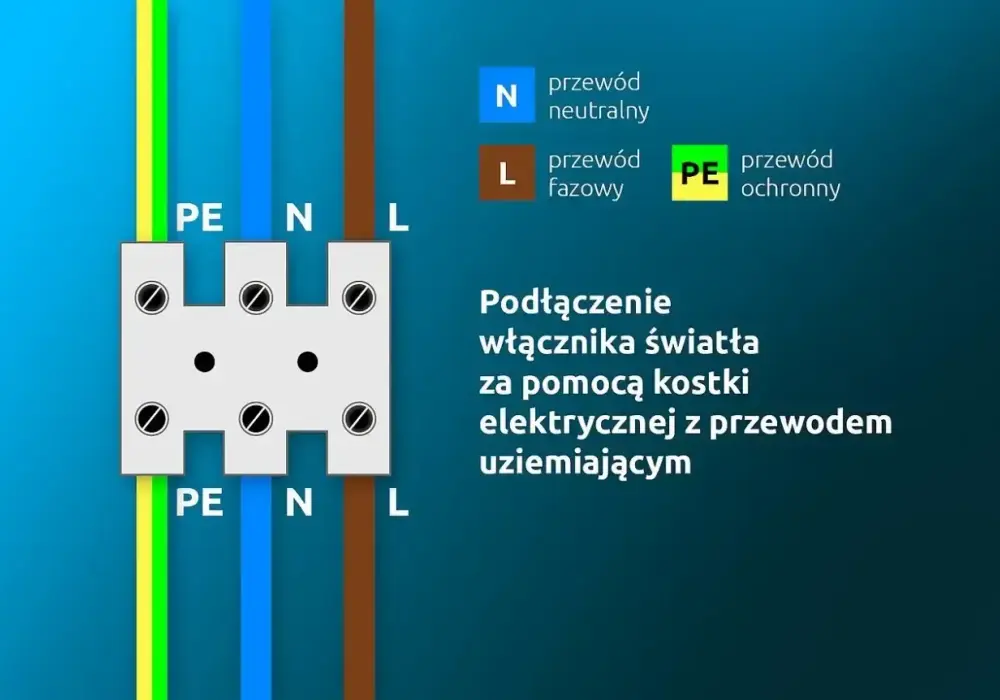

W nowych instalacjach najczęściej trzymam się prostego podziału: brązowy, czarny lub szary to przewody fazowe, niebieski to neutralny, a żółto-zielony to ochronny PE. W starych instalacjach ten porządek bywa jednak zaburzony, więc kolor traktuję jako wskazówkę, a nie dowód. To właśnie dlatego dwa podobne przewody w puszce mogą pełnić zupełnie różne funkcje.
| Kolor | Najczęstsze znaczenie | Na co uważać |
|---|---|---|
| Brązowy, czarny, szary | Faza lub przewód powrotny | To zwykle żyły robocze, ale ich rola zależy od konkretnego obwodu |
| Niebieski | Neutralny | W starszych instalacjach mógł zostać użyty inaczej, więc potrzebuje potwierdzenia pomiarem |
| Żółto-zielony | Przewód ochronny PE | Nie służy do sterowania lampą |
Jeśli w puszce pojawia się więcej niż trzy żyły, nie musi to oznaczać błędu. Czasem jest tam przelot zasilania, czasem dodatkowy obwód, a czasem po prostu stara instalacja po kilku przeróbkach. Właśnie dlatego przy niejasnym układzie nie zgaduję, tylko wracam do schematu i pomiaru. Z takiego podejścia wynika ostatnia ważna rzecz: kiedy lepiej przerwać pracę i oddać ją fachowcowi.
Kiedy lepiej odłożyć śrubokręt i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być rozsądnym oszczędzaniem czasu. Najczęściej chodzi o instalacje stare, nadpalone, z kruchą izolacją, o brak pewnej identyfikacji przewodów albo o przypadki, gdy w puszce miesza się kilka obwodów. Wtedy ryzyko błędu jest większe niż zysk z samodzielnej pracy.
- Nie masz pewności, który przewód jest fazą wspólną.
- Izolacja jest spękana, nadtopiona albo widać ślady przegrzania.
- W puszce znajdują się przewody z kilku obwodów i nie wiesz, jak są rozdzielone.
- Chcesz zamontować łącznik podświetlany, a w puszce nie ma neutralnego.
- Osprzęt ma metalowe elementy, a uziemienie nie jest jasne.
- Puszka jest zbyt mała i przewody nie mieszczą się bez naprężenia.
Jeśli układ jest prosty, podwójny łącznik na trzy przewody da się logicznie opisać i bezpiecznie złożyć: faza na zacisk wspólny, dwa wyjścia na sekcje lampy, a reszta przewodów poza mechanizmem. Jeśli jednak choć jeden element nie zgadza się z pomiarem albo ze schematem na osprzęcie, zatrzymuję się na tym etapie. Przy 230 V to najrozsądniejsza decyzja, nie oznaka przesady.
